Offisiell Guide: NS-EN ISO 23625:2025

Er ditt litium-anlegg systembygget — eller bare koblet inn?

Kort fortalt: NS-EN ISO 23625:2025 gjelder for litium-ion-batterier og batterisystemer over 500 Wh brukt på småbåter til generelle elektriske laster og/eller elektrisk fremdrift. Et «drop-in»-batteri uten systemtilpasning oppfyller ofte ikke funksjonskravene alene. Denne guiden viser hvordan BMS, DVCC, ladekilder, kortslutningsvern, 48V-arkitektur, redundant BMS og nødstrøm kan bygges som ett dokumenterbart maritimt energisystem.

Stian Aarhus
Fagmann Maritim Elektro (ETO) & Sikkerhetsekspert

Stian har over 20 års erfaring fra offshore og redningstjenesten, og har jobbet med maritim elektro og automasjon siden 1998. Han innehar sertifiseringer som ETO, ETR og D6 fra Sjøfartsdirektoratet.

Innholdsfortegnelse
  1. 1. Introduksjon & lovverk
  2. Rask systemvalg
  3. 2. LiFePO4 vs. blybatterier
  4. 3. Risikoanalyse
  5. 4. Termisk rusing & gasser
  6. 5. BMS, GX og Wakespeed
  7. 6. Redundant BMS med parallelle Lynx BMS-er
  8. 7. DVCC — Hva, hvorfor og hvordan
  9. 8. 48V LiFePO4, DC/DC og 12V originalsystem
  10. 9. Kortslutningsvern, Adler EF3 & NH
  11. 10. Nødstrøm & Battery Combiner
  12. 11. Kalkulator: Velg riktig BMS og Vern
  13. 12. Brannsikring & innfesting
  14. 13. Jording & bonding
  15. 14. Eksempel på oppsett
  16. 15. Forsikringskonsekvenser
  17. 16. Feildiagnostikk
  18. 17. FAQ

1. Krav vs. Løsning: Fra blytungt til tungt systemansvar

Installasjon av litiumjernfosfat (LiFePO4) i fritidsbåt representerer en fundamental endring i fartøyets energisystem. LiFePO4 er foretrukket grunnet termisk stabilitet, høy energitetthet og lang levetid. Likevel krever teknologien grundig systemtilpasning for å oppfylle dagens sikkerhetskrav.

Kort konklusjon for både eier, installatør og søkemotor

Et sikkert LiFePO4-anlegg i båt er ikke bare et litiumbatteri. Det er et komplett energisystem med batteri, BMS, ladekilder, kortslutningsvern, nødstrøm, definert frakoblingsstrategi, dokumentert alarm før utkobling og kontrollert samspill mellom 12 V, 24 V eller 48 V-systemer.

Den praktiske forskjellen mellom en trygg og en svak installasjon ligger ofte i det som ikke synes: kommunikasjon mellom BMS og ladere, riktig sikring mot høy kortslutningsstrøm, kontrollert håndtering av dynamo og Load Dump, samt separat forsyning til kritiske kurser som VHF, AIS, lanterner, lensepumper og navigasjon. Når dynamoen skal være en aktiv ladekilde mot en stor LiFePO4-bank, bør den enten isoleres via DC/DC-lader eller styres av en kommunikativ ekstern regulator som Wakespeed WS500 / WS500 Pro.

💡 Viktig skille: Krav vs. Løsning

ISO 23625 er en funksjonsbasert standard. Flere ulike systemarkitekturer kan oppfylle ISO 23625, forutsatt at funksjonskravene til overvåking, kontroll og beskyttelse dokumenteres. Den dikterer for eksempel ikke nøyaktig hvilke komponenter du må bruke, så lenge systemet beskyttes og varsler (pre-alarm) før utkobling. I denne guiden skiller vi tydelig mellom hva standarden krever (funksjon), og hva Sikkerhet Om Bord anbefaler som den beste tekniske praksisen for å oppfylle disse kravene robust i et maritimt miljø.

⚠️ Advarsel

Et «drop-in»-bytte uten tilpasning av ladekilder og sikkerhetsvern vil i mange tilfeller være utilstrekkelig og kan utgjøre en alvorlig brannrisiko. For å oppfylle NS-EN ISO 23625:2025 og den amerikanske ekvivalenten ABYC E-13 må du sørge for at funksjonskrav til håndtering av spenningspiker og forsvarlig kortslutningsvern blir innfridd.

Hvilke anlegg gjelder NS-EN ISO 23625 for?

Standarden gjelder for litium-ion-batterier og batterisystemer med kapasitet over 500 Wh brukt på småbåter til generelle elektriske laster og/eller elektrisk fremdrift. Den er primært skrevet for produsenter og installatører, men er svært relevant også for eiere, verksteder og forsikringsvurderinger. Et 48 V nominelt LiFePO4-system faller normalt innenfor lavspenningsområdet, men faktisk maksimal ladespenning må alltid kontrolleres mot batteri, BMS, laderoppsett og øvrige standardkrav. ISO 23625 skiller ikke prinsipielt mellom fremdrift og forbruk: begge må vurderes som del av samme energisystem.

Rask systemvalg: Hvilken LiFePO4-arkitektur passer båten?

Før man diskuterer produkter, bør man velge arkitektur. En liten dagsturbåt, en 40 fots turbåt og en større seilbåt med inverter, vinsjer og mange ladekilder har ikke samme risikobilde. Åpne kortene under for å se typiske systemvalg og hva som normalt må vurderes.

Enkel 12 V forbruksbank
Liten / moderat båt

Aktuelt når effektbehovet er lavt og båtens 12 V-tavle, VHF, lanterner og pumper er hovedlastene.

  • Ekstern BMS eller dokumentert drop-in med alarm må vurderes.
  • Ladere og dynamo må ikke kunne skape ukontrollert frakobling.
  • Kritiske kurser bør ha definert nødstrøm.
12 V med full Victron DVCC
Mellomstor turbåt

God løsning der båten fortsatt er 12 V, men har flere ladekilder, solceller, landstrømlader, DC/DC og inverter.

  • Cerbo GX MK2/GX-enhet samler systemkommunikasjon.
  • BMS styrer ladekilder via DVCC der dette støttes.
  • Class-T, Adler EF3 eller annet vern må velges etter beregnet PSCC.
Dynamotungt system med Wakespeed
Høy ladestrøm

Aktuelt der dynamoen skal være en kraftig og kontrollert ladekilde direkte mot LiFePO4-bank, i stedet for å begrenses via DC/DC-lader.

  • Wakespeed WS500 / WS500 Pro styrer feltstrøm etter spenning, strøm, temperatur og BMS-data.
  • CAN-bus mot BMS kan redusere lading før mekanisk frakobling.
  • Spesielt relevant ved store dynamoer, lang motorgange og større seilbåter.
24 V eller 48 V hovedbank
Høy effekt

Aktuelt ved stor inverter, lange kabelstrekk, høy ladeeffekt eller ønske om lavere strøm og mindre kabeltap.

  • Hovedenergi legges på 24/48 V DC-bus.
  • Eksisterende 12 V-system forsynes via DC/DC.
  • Kritisk 12 V-last bør ikke være avhengig av én enkelt omformer.
Redundant BMS / parallelle banker
Avansert / profesjonelt

Aktuelt der én stor bank blir for sårbar, eller der kapasitet, tilgjengelighet og servicevennlighet er viktig.

  • Separate batteribanker med hver sin Lynx Smart BMS / Lynx Smart BMS NG.
  • GX-enheten koordinerer virtuelle batterier og DVCC.
  • Krever konsekvent prosjektering, lik kabelgeometri og korrekt ATC/ATD-logikk.
Når er drop-in akseptabelt?

Drop-in kan vurderes i enkle anlegg dersom batteriet faktisk dokumenterer alarm, beskyttelse og riktig samspill med ladekilder. Problemet er ikke intern BMS i seg selv, men at mange installasjoner mangler systemnivå: laderne vet ikke hva batteriet gjør, og kritiske laster kan forsvinne når BMS kobler ut.

Når bør man velge ekstern BMS?

Ekstern kommunikativ BMS bør normalt velges når anlegget har flere ladekilder, høy effekt, stor batteribank, inverter, dynamolading, krav til pre-alarm eller behov for tydelig dokumentasjon. Det gir et mer kontrollerbart system og bedre feildiagnostikk.

Når bør man velge Wakespeed?

Wakespeed bør vurderes når dynamoen ikke bare skal lade et startbatteri, men inngå som en kontrollert, høyytelses ladekilde i et LiFePO4-system. Løsningen er særlig relevant ved stor dynamo, stor batteribank, CAN-bus BMS og behov for å redusere feltstrøm kontrollert før BMS-frakobling.

Når er 48 V riktig?

48 V er særlig relevant når 12 V-strømmene blir upraktisk høye. Ved 3000 W trekker et 12 V-system om lag 250 A før tap, mens 48 V ligger rundt 62,5 A. Det gir lavere kabeltap, men krever bedre systemdesign, DC/DC mot 12 V og tydelig sikkerhetsstrategi.

2. LiFePO4-teknologien: Fordeler og kompleksitet

KriteriumLiFePO4 (litiumjernfosfat)Bly / AGM / GEL
Utnyttbar kapasitet / Tillatt DoD≈ 90–100 %≈ 50 % (for å bevare levetid)
SykluslevetidHøy (2 000–5 000+ sykluser)Lav (300–1 000 sykluser)
LadehastighetMeget rask (høy C-rate)Sakte (begrenset C-rate)
SpenningskurveFlat (stabil under belastning)Fallende (synkende spenning)
Krav til beskyttelseJa, BMS (eller tilsvarende overvåking/vern)Nei

3. Risikoanalyse: Når «Plug and Pray» feiler

Risikoanalysen er basert på Sannsynlighet (S) og Konsekvens (K). Hold musen over kortene, klikk på dem, eller trykk Enter/Mellomrom med tastatur for å se fasiten.

*Merk: I vår risikomatrise vil en konsekvensgrad på 5 (katastrofalt) alltid utløse "Kritisk" risiko som en override, selv om det matematiske produktet er lavere enn for andre hendelser.

RISK: 01
Ld

BMS kutter under lading

Batteriet er fullt. BMS kobler ut brått, uten forvarsel under motorgange.

S: 3K: 4

↻ Klikk for svar

Risiko: 12 (Høy)

Resultat — Load Dump: Dynamo har intet sted å rette energien. Spenningen stiger ukontrollert til 40–80 V og svir navigasjonsutstyr, VHF og motorstyring. Løsning: DVCC eller DC-DC-lader fra dynamo.

RISK: 02
Mf

MOSFET kortslutter

Transistoren (FET) inni drop-in batteriet har blitt ødelagt av spenningstopp.

S: 2K: 5

↻ Klikk for svar

Risiko: 10 (Kritisk)*

Resultat — Fail-short: BMS klarer ikke å koble fra cellene. Systemet er kompromittert uten synlig varsel. Batteriet kan overlades til det tar fyr. Løsning: ekstern mekanisk kontaktor styrt av overvåkingssystem.

RISK: 03
Bo

Kritisk blackout

BMS kobler fra batteribanken uten forvarsel pga. underspenning eller feil.

S: 4K: 4

↻ Klikk for svar

Risiko: 16 (Ekstrem)

Resultat: Nattseilas i grov sjø — du mister alt. Uten strøm til lanterner, VHF, navigasjon eller lensepumper er situasjonen kritisk. ISO 23625 krever at kritiske funksjoner sikres ved feil — dette oppnås ofte tryggest med en adskilt nødstrømsbank.

RISK: 04
Ks

Kortslutning på hovedkabel

En tykk kabel gnisser hull på isolasjonen mot skroget eller motoren.

S: 3K: 5

↻ Klikk for svar

Risiko: 15 (Ekstrem)

Resultat: Avhengig av kortslutningsstrømmen kan standard ANL-sikringer være utilstrekkelige til å bryte strømmen fra litium (må beregnes!). Class-T, MRBF eller Adler EF3 anbefales sterkt for å unngå lysbue og brann.

RISK: 05
Lk

Lading i kuldegrader

Du setter på landstrømmen en beinkald vinterdag med is på dekk.

S: 4K: 3

↻ Klikk for svar

Risiko: 12 (Høy)

Resultat: BMS mangler temperatursensor eller varmeelement. Lading tvinges inn i frosne celler og skaper litiumplating (dendritter). Batteriet totalhavarerer permanent og brannrisikoen øker dramatisk.

RISK: 06
Tr

Termisk rusing (Thermal Runaway)

Batteriet overopphetes pga. indre feil og er montert i lukket kasse.

S: 2K: 5

↻ Klikk for svar

Risiko: 10 (Kritisk)*

Resultat: Cellen avgir hydrogenfluorid (HF) og hydrogen. Ventilert batterirom er primærforebyggingen — LiFePO4 avgir langt mindre gass enn NMC, men hydrogen (LEL 4 %) kan samle seg i et lukket rom og antennes.

4. De kritiske sikkerhetsutfordringene: Termisk rusing

Termisk rusing er en ukontrollerbar, eksoterm kjedereaksjon som kan føre til brann og utslipp av giftige gasser. LiFePO4 har heldigvis langt lavere sannsynlighet for termisk rusing enn andre litiumkjemier (NMC, NCA), men dersom det først oppstår, gjelder strenge krav til gasskontroll og slukningsstrategi.

Gassutvikling og eksplosjonsfare

LiFePO4-celler avgir en kompleks gassblanding ved termisk rusing. Mengden er langt lavere enn for NMC/NCA-kjemier, og kan generere betydelige mengder gass (i størrelsesorden liter per celle) ved fullt utløst rusing. Gassen er giftig og brennbar:

  • Giftige gasser: Fluorforbindelser (hydrogenfluorid HF), som er etsende, og karbonmonoksid (CO).
  • Brennbare gasser: Hydrogen (H₂) og metan (CH₄).

⚠️ Hydrogen: Eksplosjonsgrenser i lukket rom

Nedre eksplosjonsgrense (LEL): 4,0 % volumprosent i luft.
Øvre eksplosjonsgrense (UEL): 75,0 % volumprosent i luft.
Primærforebygging: ventilert batterirom. En lukket setekasse uten utluftning er ikke tilstrekkelig.

Slukkestrategi: Ved LiFePO4-brann er primærstrategien å kjøle ned batteriet med store mengder vann. Tradisjonelle slukkemidler (pulver, CO₂) kveler flammen, men stopper ikke den interne varmeutviklende kjedereaksjonen.

5. Victron Energy NG: BMS-komponenter for et robust anlegg

ISO 23625 og ABYC E-13 stiller funksjonskrav til sikkerhet som i praksis gjør at installasjonen må håndtere eller redusere risikoen for Load Dump. For å oppnå dette anbefaler Sikkerhet Om Bord sentralisert systemkommunikasjon.

  • Ekstern kommunikativ BMS: En ekstern BMS (f.eks. Victron Lynx Smart BMS) gir overlegen sikkerhet via CAN-bus/VE.Can-kommunikasjon med alle ladekilder, og sikrer at kravet til pre-alarm enkelt oppfylles.
  • Distributed Voltage and Current Control (DVCC): BMS-en fungerer som systemets sentrale kontroller. Når en grenseverdi nærmer seg, sender BMS-en en digital kommando til alle ladekilder om å redusere ladingen før mekanisk frakopling er nødvendig — dette reduserer Load Dump-risikoen dramatisk.

Komponentene vi anbefaler for et robust anlegg:

I praksis må batteri, BMS, GX-enhet, ladekilder og dynamoregulator vurderes som ett samlet system. For dynamolading er Wakespeed et naturlig tillegg når dynamoen skal styres direkte mot LiFePO4-bank. Se også teknisk guide til Wakespeed WS500 og LiFePO4 i båt.

Frontvisning av Victron Energy Cerbo GX MK2 kommunikasjonsenhet for overvåking, DVCC og maritim LiFePO4-installasjon

Victron Cerbo GX MK2

Kommunikasjonssenteret som binder systemet sammen og muliggjør DVCC. Nyeste generasjon av Cerbo-serien.

Se vårt utvalg av Victron GX-enheter

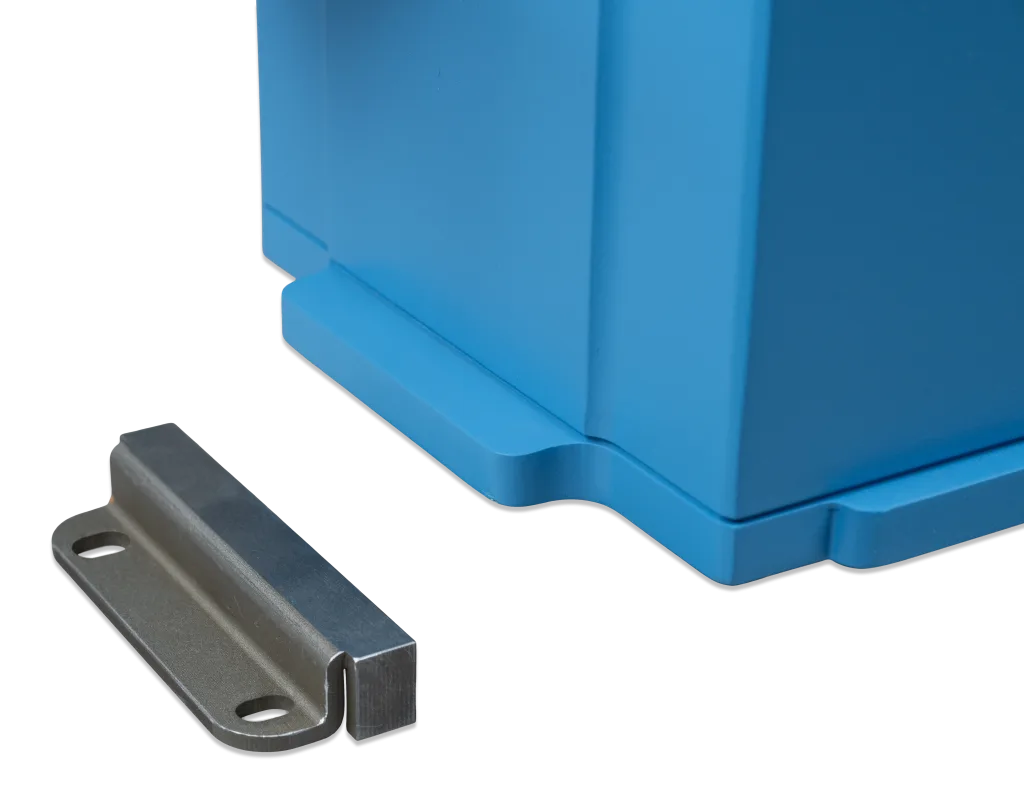

Victron Energy NG batterier

Victron Energy NG Batterier

Neste generasjon litium med innebygd kommunikasjon og uovertruffen sikkerhet. Kommuniserer direkte med Lynx Smart BMS.

Se Victron Energy NG-serien
Victron Lynx Smart BMS NG

Victron Smart BMS NG

Ekstern BMS med avanserte funksjoner, pre-alarm og full overvåkning. Tilrettelegger for å oppfylle ISO 23625 funksjonskrav.

Finn riktig ekstern BMS
Wakespeed WS500 Pro dynamoregulator for LiFePO4, Cerbo GX, DVCC og CAN-bus BMS i båt

Wakespeed WS500 / WS500 Pro

Smart dynamoregulator for LiFePO4-systemer der dynamoen skal inngå som kontrollert ladekilde. Relevant ved høy ladestrøm, CAN-bus BMS, Cerbo GX, DVCC og redusert Load Dump-risiko.

Les om Wakespeed

6. Redundant BMS med parallelle Lynx BMS-er: Når én batteribank ikke er nok

I større LiFePO4-anlegg er det ikke alltid ønskelig å bygge én stor batteribank med én enkelt BMS som eneste kontrollpunkt. En mer robust arkitektur kan være å dele energilageret i flere separate batteribanker, der hver bank har egen BMS, egen sikring og tydelig definert frakoblingsvei.

Med Victron Lynx Smart BMS NG kan flere BMS-er parallellkobles i et koordinert system via GX-enhet. Hensikten er høyere kapasitet, høyere tilgjengelig strøm og bedre driftssikkerhet dersom én batteribank kobler ut. Dette er ikke en erstatning for korrekt prosjektering, men en relevant arkitektur for større maritime energisystemer.

Hva betyr redundant BMS i praksis?

Redundant BMS betyr ikke at feil blir ufarlige. Det betyr at systemet er delt i flere kontrollerte energikilder, slik at en feil i én bank ikke nødvendigvis må gjøre hele DC-systemet spenningsløst. Hver batteribank må fortsatt ha korrekt sikring, korrekt kabeldimensjonering, korrekt BMS-kommunikasjon og korrekt styring av ladekilder.

Enkel, sårbar arkitektur
  • Én stor batteribank med én frakoblingsvei.
  • Én BMS-feil kan ta ned hele forbruksbanken.
  • Utydelig fordeling av feilstrøm og laststrøm.
  • Vanskeligere feilsøking ved celle- eller bankfeil.
  • Kritiske laster kan bli avhengige av ett kontrollpunkt.
Redundant bankarkitektur
  • Flere separate batteribanker med hver sin BMS.
  • Én bank kan kobles ut uten at hele systemet nødvendigvis faller bort.
  • Bedre skalerbarhet for store forbruksbanker.
  • Enklere å isolere feil til én bank eller én BMS.
  • Mer egnet for større invertere, høy ladestrøm og høy tilgjengelighet.

Viktige forutsetninger ved parallelle Lynx BMS-er

1

Like og dokumenterte systemgrenser

Bankene må prosjekteres med kjente strømgrenser, korrekt sikring og korrekt fordeling av lading og last.

Ikke bland tilfeldige batteribanker.
2

GX-enhet og DVCC

Cerbo GX MK2 eller tilsvarende GX-enhet bør brukes for koordinert systemovervåking, DVCC og VRM.

BMS må styre systemet, ikke bare rapportere feil.
3

ATC/ATD og laderstyring

Allow-to-Charge og Allow-to-Discharge må prosjekteres slik at ladekilder og laster reagerer før BMS åpner kontaktor.

Dette er sentralt for Load Dump-kontroll.
4

Lik kabellengde og lav impedans

Parallelle banker krever symmetrisk kabling og ryddig samleskinnearkitektur for å unngå skjev strømdeling.

Dette gjelder både pluss- og minusside.

Redundans må ikke forveksles med nødstrøm

Parallelle Lynx BMS-er kan øke tilgjengeligheten i hovedenergisystemet, men kritiske 12 V-laster som VHF, lanterner, AIS, NMEA2000 og lensepumper bør fortsatt vurderes separat. For reell nødstrøm er et uavhengig sikkerhetsbatteri ofte en enklere og mer forutsigbar løsning.

7. DVCC — Hva er det, og hvorfor anbefaler vi det for litium?

DVCC (Distributed Voltage and Current Control) er den teknologiske løsningen som etter vår vurdering best skiller et trygt litiumanlegg fra et usikkert ett. Det er ikke et eksplisitt ISO-krav å bruke DVCC, men det er vår anbefalte metode for å innfri ISO-kravene i praksis.

⚠️ Uten DVCC — Åpen sløyfe
  • Hver lader jobber blindt etter sin interne profil
  • Landstrømlader og dynamo «krangler» om spenning
  • Solcelle slår seg av når dynamo starter
  • BMS kobler fra batteriet uten å varsle laderne
  • Dynamo kan sende spenningspike (Load Dump)
  • Lading ved for lav temperatur skjer uten at systemet vet det
Med DVCC — Lukket sløyfe
  • BMS er systemets hjerne — ladere følger dens kommando
  • BMS sender CVL, CCL og DCL i sanntid til tilkoblede ladekilder
  • Alle ladere reduserer strøm koordinert før BMS kobler fra
  • Load Dump forhindres under normal, feilfri drift
  • Lading stoppes automatisk når batteritemperatur er for lav
  • Legger til rette for å oppfylle funksjonskravene i ISO 23625

De tre signalene BMS sender via CAN-bus

Når DVCC er aktivert, sender batteriet tre dynamiske parametere til GX-enheten (f.eks. Cerbo GX MK2) hvert sekund via VE.Can eller CAN-bus. GX-enheten videresender disse til alle tilkoblede ladekilder:

CVL
Charge Voltage Limit
Maksimal ladespenning batteriet aksepterer akkurat nå. Verdien er dynamisk — den varierer med temperatur og cellebalanse. Laderne skal i utgangspunktet deaktivere sin egne ladekurve og følge denne grensen.
CCL
Charge Current Limit
Maksimal ladestrøm batteriet ønsker akkurat nå. Varierer dynamisk — høy ved lav SoC, synker mot 0 A ved full bank. Eksempel: BMS sender CCL = 0 A når batteriet er fullt — solcelle slutter å lade uten mekanisk frakopling.
DCL
Discharge Current Limit
Maksimal utladningsstrøm batteriet tillater. Begrenser inverter og forbrukere ved lav temperatur eller lav SoC for å unngå dyptutlading.

ℹ️ Viktig begrensning

DVCC via GX-enheten kontrollerer kun kompatible ladekilder (Multi, Quattro, SmartSolar MPPT, Orion XS). En dynamo med standard intern regulator er ikke DVCC-kontrollert og forblir en ukontrollert lader.

🔴 Load Dump — den stille batterimorderens mekanisme

Load Dump er ikke et hypotetisk scenarie — det skjer på båter hver sommer. Her er hva som fysisk skjer, steg for steg:

1
Motor er i gang. Dynamo lader LiFePO4-bank med 80–150 A. Batteriets interne BMS-MOSFET er det eneste som skiller ladesiden fra cellene.
2
BMS utløser frakopling — f.eks. fordi én celle overskrider maksgrensen (3,65 V), temperaturen er for lav, eller et MOSFET-feil. Frakoplingen skjer på mikrosekunder.
3
Dynamo mister lasten momentant. Dynamo er en induktiv kilde — magnetfeltet i statoren kollapser og genererer en spenningspike. Uten batteri som buffer kan spenningen stige til 40–80 V i DC-systemet. Varigheten er typisk 50–200 millisekunder.
4
Spenningspiken treffer alt. Navigasjonsutstyr, VHF, autopilot og motorstyring (ECU) får spenning langt over designgrensen. Halvledere i disse enhetene ødelegges.
5
Vår anbefalte løsning for å oppfylle kravene: Ved bruk av f.eks. Wakespeed WS500, sender BMS CCL = 0 A digitalt i god tid (sekunder til minutter) før mekanisk frakopling. Dynamoregulatoren reduserer feltspenning til null — dynamo avlastes mykt. Spenningspiken reduseres til et ufarlig nivå.

Dynamo: den ukontrollerte ladekilden du må ta tak i

En standard båtdynamo med intern regulator kjenner ikke til batteriet eller temperaturen. Dette skaper to problemer: Ukontrollert lading og Load Dump-risiko.

To anbefalte løsninger:

A
DC-DC-lader (Victron Orion XS)
Dynamo lader startbatteri som normalt. En DC-DC-lader henter kontrollert strøm fra startbatteriet og lader litiumbanken med korrekt profil og strømbegrensning. Load Dump-risikoen reduseres betraktelig. DVCC-kontrollert via VE.Direct. Enkleste løsning for de fleste turbåter.
B
Ekstern dynamoregulator — Wakespeed WS500
Erstatter dynamos interne regulator. Wakespeed WS500 / WS500 Pro kommuniserer direkte med REC BMS eller Victron Lynx Smart BMS via CAN-bus. Ved BMS pre-alarm reduserer WS500 feltspenning til null på forhånd — Load Dump forhindres i normal feilfri drift. Gir full ladestyrke fra stor dynamo. Les også vår tekniske guide til WS500 og LiFePO4 i båt.

Alternativer for å oppnå DVCC-funksjonalitet

DVCC er Victrons proprietære protokoll, men prinsippet — at BMS sender digitale grenser til ladekilder for å forhindre farlige situasjoner — kan oppnås med andre systemer. Tabellen viser noen representative løsninger for å tilrettelegge for ISO-kompatibilitet:

SystemBMSKommunikasjonsprotokollDynamo-kontrollSamsvar med ISO-funksjonskrav
Victron DVCCVictron Lynx Smart BMS NGVE.Can / CAN-bus via Cerbo GX MK2Wakespeed WS500 via VE.Can✓ Meget Godt Egnet
REC BMS + VictronREC Active BMS (ABMS)CAN-bus → Cerbo GX MK2 (DVCC)Wakespeed WS500 via CAN direkte✓ Meget Godt Egnet
MastervoltMastervolt MLI Ultra BMSMasterBus / CANMastervolt Alpha Pro✓ Godt Egnet
Drop-in u/ pre-alarmInternt MOSFET-BMSIngenIngen✗ Ofte utilstrekkelig (>500Wh)

Tabellen viser noen representative systemer. Felles krav for robust ISO 23625-kompatibilitet: Systemet sender styringssignaler digitalt til ladekilder, og dynamo er enten beskyttet av DC-DC-lader eller kontrollert av ekstern regulator med kommunikasjon.

8. 48V LiFePO4, DC/DC og båtens opprinnelige 12V-system

Mange båter er bygget rundt et tradisjonelt 12 V DC-system. Det fungerer godt for VHF, AIS, lanterner, instrumenter, pumper, autopilot og motorrelatert utstyr. Problemet oppstår når samme system også skal levere høy effekt til store invertere, elektrisk matlaging, vannmaker, store ladere eller andre tunge laster.

For større LiFePO4-installasjoner kan 48 V hovedbank være en bedre teknisk arkitektur. Høyere systemspenning gir lavere strøm for samme effekt. Det reduserer kabeltap, varmeutvikling, spenningsfall og mekanisk belastning på koblinger, sikringer og samleskinner. Båtens opprinnelige 12 V-system kan samtidig beholdes via én eller flere korrekt dimensjonerte DC/DC-omformere.

EffektuttakStrøm ved 12 VStrøm ved 24 VStrøm ved 48 VPraktisk betydning
1000 Wca. 83 A før tapca. 42 A før tapca. 21 A før tapHåndterbart på de fleste systemspenninger.
3000 Wca. 250 A før tapca. 125 A før tapca. 62,5 A før tap12 V begynner å bli strømtungt og krevende.
5000 Wca. 417 A før tapca. 208 A før tapca. 104 A før tap48 V er normalt langt mer ryddig å prosjektere.

Prinsipp: 48 V som energisystem, 12 V som servicesystem

En ryddig arkitektur er å bruke 48 V LiFePO4 som hovedenergilager for tunge laster og høy ladeeffekt, mens båtens eksisterende 12 V-tavle mates via DC/DC. Da kan VHF, AIS, lanterner, NMEA2000, autopilot, lensepumper og annet kritisk utstyr fortsatt driftes på kjent systemspenning.

Typisk 48 V / 12 V systemarkitektur

🔋
48 V LiFePO4
Hovedbank
BMS / sikring
48 V DC-bus
Inverter / tunge laster
DC/DC
🔌
12 V servicesystem
VHF, AIS, lanterner, pumper

12 V-siden bør ofte deles i ordinær serviceforsyning og kritisk nødstrømsforsyning. Kritiske laster bør ikke være avhengige av én enkelt DC/DC-omformer uten vurdering av feilsituasjoner.

Dårlig løsning
  • Stor 12 V inverter med svært høye strømmer.
  • Lange kabelstrekk med høyt spenningsfall.
  • Uklart skille mellom forbruk, start og kritisk last.
  • Én DC/DC uten definert feilstrategi.
  • Dynamo koblet mot litium uten kontrollert BMS-stopp.
Robust løsning
  • 48 V hovedbank for høy effekt og stor energimengde.
  • Kort og ryddig 48 V DC-bus med korrekt sikringsnivå.
  • DC/DC mot eksisterende 12 V servicesystem.
  • Separat sikring og prioritering av kritiske 12 V-laster.
  • BMS-styrt lading via DVCC, ATC/ATD eller ekstern regulator.

48 V dynamo: effektivt, men avansert

En 48 V dynamo kan være en svært effektiv ladekilde for større LiFePO4-anlegg. Den reduserer strømmen sammenlignet med 12 V lading ved samme effekt, og kan gi høy praktisk ladeeffekt med mer håndterbare kabeldimensjoner.

Dette må likevel behandles som et komplett regulert energisystem. Dynamo og regulator må kunne begrense effekt, overvåke temperatur og stoppe lading kontrollert før BMS åpner hovedkontaktor. Uten kontrollert lastreduksjon kan en BMS-frakobling gi alvorlig Load Dump, selv i et 48 V-system.

48 V LiFePO4Hovedbank for energi og høy effekt
BMS / kontaktorOvervåking, pre-alarm og kontrollert frakobling
48 V DC-busInverter, tung last og høy ladeeffekt
DC/DCKontrollert mating til 12 V-systemet
12 V kritisk lastVHF, AIS, lanterner, pumper og navigasjon

48 V er ikke automatisk tryggere

Lavere strøm gjør kabeldimensjonering enklere, men 48 V-systemer krever fortsatt korrekt kortslutningsvern, riktig kapsling, tydelig merking, kontrollert BMS-frakobling og dokumentert samspill mellom batteri, lading, DC/DC, inverter og kritiske 12 V-laster.

9. Kortslutningsvern, Adler EF3 & NH

ISO 23625 krever "forsvarlig kortslutningsvern". Med litium er dette en betydelig utfordring på grunn av batterienes ekstremt lave indre motstand. Ved en massiv kortslutning kan strømmen (PSCC) i et større LiFePO4-system enkelt overstige bryteevnen (AIC) til standard sikringer.

Tradisjonelle utfordringer:

  • ANL-Sikringer: Typisk ratet til 6 000 A ved 32 V DC (f.eks. Blue Sea Systems), og vesentlig lavere i 48V-systemer. Ved for høy feilstrøm vil en ANL-sikring ikke klare å bryte kretsen, men smelte sammen til en kontinuerlig lysbue med stor brannfare.
  • Class-T Sikringer: Har en fantastisk bryteevne på 20 000 A. Problemet har vært at de krever egne, ofte plasskrevende sikringsholdere, og passer ikke i standard distribusjonsblokker som Victron Lynx.
  • NH-Sikringer (Knivsikringer): Har ekstremt høy bryteevne (ofte over 100kA) og brukes mye i industrien. De er imidlertid store, uhåndterlige og krever spesialverktøy for utskifting, noe som gjør dem lite praktiske i trange maritime installasjoner.

⚡ ETO Anbefaling: Adler EF3 (Den nye standarden)

For å garantere trygg bryting ved feil i moderne litium-anlegg, anbefaler jeg nå Adler EF3-serien. Den løser bryteevne-problemet samtidig som den er installasjonsvennlig.

Hvorfor Adler EF3 er overlegen for båt:

  • 50 000 A Bryteevne (50kA): Overgår Class-T med god margin og kveler enhver lysbue momentant.
  • MEGA-Format: Adler EF3 er designet med samme fotavtrykk som en MEGA-sikring. Dette betyr at den passer direkte i en Victron Lynx Distributor eller standard MEGA-holdere.
  • Fremtidssikker (48V): Den er ratet helt opp til 315 Vdc. Mens en vanlig MEGA-sikring blir farlig i et 48V system, håndterer Adler EF3 dette uten problemer.
Anbefalt Valg
Adler EF3 EV-sikring i MEGA-format med 50 kA bryteevne for LiFePO4-installasjon i båt

Adler EF3 (50kA)

Kombinerer ekstrem bryteevne med MEGA-formatets fleksibilitet. Passer i Lynx Distributor.

Kjøp Adler EF3 her
Class-T sikring

Class-T Sikringer

Tradisjonell industri-standard med 20kA bryteevne. Krever egne holdere (f.eks. Blue Sea Systems).

Se Class-T utvalg

10. Nødstrøm & Victron Argo Diode Battery Combiner

En LiFePO4-bank beskyttet av BMS er som en brannmur i et datasystem: den beskytter det verdifulle, men kan også stenge deg ute på verst tenkelige tidspunkt. Siden systemet kan koble fra batteribanken momentant for å redde cellene ved en kritisk feil, krever ISO 23625 at kritisk utstyr (navigasjonslys, VHF, bilgepumper) forblir operativt selv etter frakopling. Dette oppnås i praksis ofte tryggest med et separat sikkerhetsbatteri.

Sikkerhetsbatteriet er garantien for at du alltid har nødstrøm — uansett hva styringssystemet til litium-banken gjør.

🛠️ Teknisk løsning: Victron Argo Diode Battery Combiner BCD 402 / BCD 802

For å sikre kontinuerlig strøm til kritisk 12V DC-last kan litiumbanken, DC/DC-utgang eller et separat sikkerhetsbatteri kobles via en Victron Argo Diode Battery Combiner. Dette er ikke en lader og ikke et skillerele. Det er en passiv diodebasert kildevelger som lar to isolerte DC-kilder forsyne samme kritiske last uten at batteriene kobles direkte sammen.

  • BCD 402: 2 batterikilder, 40 A maksimal kontinuerlig strøm.
  • BCD 802: 2 batterikilder, 80 A maksimal kontinuerlig strøm.
  • Ikke en lader: Enheten lader ingen batterier. Sikkerhetsbatteriet må ha egen vedlikeholdslading.
  • Automatisk kildevalg: Kritisk last forsynes fra kilden med høyest tilgjengelig spenning, normalt hovedbanken eller DC/DC-utgangen.
  • Ingen tilbakekobling: Schottky-diodene hindrer at én batteribank tapper den andre.
  • Praktisk talt sømløs overgang: Det finnes ingen mekanisk reléomkobling. Ved bortfall av én kilde vil den andre fortsette å forsyne kritisk last uten normal reboot av VHF, AIS eller navigasjon.
  • Spenningsfall må med i beregningen: Victron oppgir ca. 0,3 V spenningsfall ved lav strøm og ca. 0,45 V ved merkestrøm.
  • Varmeutvikling: Enheten kan bli varm og skal monteres på ikke-brennbart underlag med tilstrekkelig lufting.
Victron Argo Diode Battery Combiner BCD 402 og BCD 802 for nødstrøm og kritiske DC-laster i båt

Victron Argo Diode Battery Combiner

Passiv diodebasert kildevelger for kritiske 12 V-kurser. Brukes mellom LiFePO4-bank, DC/DC-utgang eller separat sikkerhetsbatteri og last som VHF, AIS, lanterner, bilgepumpe og navigasjon.

Se Victron Argo Diode Battery Combiner
Kilde 1:
LiFePO4
Primærkilde
🔀
Argo Diode Combiner
Passiv kildevelger
📡
Kritisk Last
Sømløs (0ms)
🔋
Kilde 2:
Sikkerhetsbatteri
Alltid klar

Krav til selve sikkerhetsbatteriet

For at dette skal fungere som en ekte "last resort", er den kritiske betingelsen at sikkerhetsbatteriet ikke selv har en intern BMS-bryter som kan koble det fra uventet. Et batteri uten mekanisk frakobling vil alltid levere strøm så lenge det har kapasitet igjen. Videre kreves det at øvrig mekanisk og elektrisk vern (sikringer) følges opp, slik ISO-standarden spesifiserer.

🔋 AGM / GEL Blybatteri Mest brukt

Den enkleste og mest pålitelige løsningen for nødstrøm og start. Brukes sammen med en dedikert DC-DC lader for vedlikehold.

  • Ingen BMS — alltid tilgjengelig
  • Tåler store startstrømmer (CCA)
Winston LiFeYPO₄ Premium — BMS-fri nødstrøm
Winston 12V 50Ah LiFeYPO4 batteri egnet som dedikert sikkerhetsbatteri og nødstrømskilde i båt

Eksempel: Winston 12V 50Ah LiFeYPO₄ er en aktuell kandidat som dedikert sikkerhetsbatteri for VHF, AIS, lanterner, bilgepumpe og nødlys når systemet prosjekteres med ekstern overvåking, korrekt sikring og tydelig adskilt kritisk last.

Winston-celler (litiumjernyttrium-fosfat, LiFeYPO₄) har yttrium-dotering som gir svært god termisk stabilitet. Dette gjør dem særlig relevante som nød- og sikkerhetsbatteri der poenget er at en intern BMS-bryter ikke skal kunne stenge av kritisk last i en nødsituasjon.

Merk: ISO 23625 krever uansett at spenning og temperatur overvåkes. Et BMS-fritt Winston-batteri forutsetter at det eksterne systemet håndterer cellespenningsovervåking per celle, temperaturvarsling, overladsvern og kortslutningsvern for å være fullt konformt.

  • Ingen intern bryter — kritisk last forblir tilgjengelig ved nød
  • Termisk robust LiFeYPO₄-kjemi med yttrium-dotering
  • God match sammen med Victron Argo Diode Battery Combiner for adskilt nødstrøm
Se Winston 12V 50Ah LiFeYPO₄ sikkerhetsbatteri →
Sikkerhet Om Bord — Kalkulator

11. Velg riktig BMS og Vern

Basert på funksjonskravene i NS-EN ISO 23625:2025. Kalkulatoren vurderer systembehov, pre-alarmplikt og kortslutningsvern.

Kortslutningsstrøm (PSCC) avhenger av cellenes indre motstand og kabelimpedans. Som et konservativt worst-case-estimat for LiFePO4 gjelder:
I_fault ≈ Ah × 35
Vår anbefalte løsning for ditt anlegg:
Beregner…
Kapasitet
Maks. strømtrekk
Fra inverter/last
Kortslutningsstrøm (PSCC)
Planleggingsverdi
Anbefalt sikring

12. Brannsikring, innfesting og robusthet

ISO 23625 stiller detaljerte krav til mekanisk og termisk beskyttelse:

  • Batterikasse/innelukking: Batterisystemet skal være mekanisk beskyttet og innelukket i en robust, flammehemmende kasse for å begrense varmeutstråling og kontrollere gassutslipp.
  • Innfesting: Innfestingen må tåle maritime påkjenninger. Batteriet skal ikke rikke på seg mer enn angitt i normen. Kabelsko krimpes med hydraulisk verktøy — ikke bare skrus.
  • Termisk styreplan: Ventilasjon og kjøling skal sikre at batteriet holdes innenfor produsentens temperaturområder. Lukkede setekasser uten aktiv eller passiv utlufting tilfredsstiller normalt ikke disse kravene.

13. Jordingsstrategi: Skilletrafo og Single Point Bonding

For å bygge et system i tråd med EN ISO 13297:2021 må jordingsarkitekturen være feilfri:

  1. Skilletrafo (galvanisk isolasjon): For å forhindre galvanisk korrosjon (tæring) fra landstrømmen er en skilletrafo sterkt anbefalt. Den bryter den elektriske forbindelsen mellom land og båt.
  2. Single Point Bonding (TN-S): Etter trafoen etableres et lokalt TN-S-nett. Nøytral og beskyttelsesjord kobles sammen kun på ett sted om bord (N-PE lask) for å forhindre sirkulerende strømmer.
  3. DC-minus og bonding: DC-minus skal møte bonding-punktet kun på ett sted for å forhindre støy og galvanisk tæring.

14. Eksempel på systemoppsett

En anbefalt konfigurasjon for en typisk norsk turbåt med landstrøm, dynamo og solcelle:

  • 200–300 Ah Victron NG LiFePO4 forbruksbank, eventuelt 48V hovedbank ved større inverterlaster.
  • Sikkerhetsbatteri: Startbatteri (AGM) eller dedikert Winston 12V 50Ah LiFeYPO₄ — koblet til kritisk nødstrøm (VHF, navigasjonslys, bilgepumpe).
  • Nødstrømsvelger: Victron Argo Diode Battery Combiner for sømløs overføring til nødstrøm.
  • Landstrøm via skilletrafo til lader.
  • Lading fra motor via Victron Orion XS DC-DC-lader i 12V-oppsett, eller dedikert 48V-lading med ekstern regulator og BMS-kommunikasjon i større systemer.
  • Victron Cerbo GX MK2 koblet til Lynx Smart BMS / Lynx Smart BMS NG via VE.Can styrer ladekilder og DVCC. For større anlegg kan parallelle BMS-er gi redundant batteriarkitektur.
  • Adler EF3 hovedsikring plassert umiddelbart etter batteripolen for å håndtere høy PSCC.

15. Forsikringsmessige konsekvenser

Forsikringsselskapene krever at elektriske installasjoner er fagmessig utført. ISO 23625 og ABYC E-13 gir føringer for hva som regnes som forsvarlig og brannsikkert. Fraviker du disse funksjonskravene, kan dette føre til avkortning eller i verste fall avslag ved brann.

Dette styrker saken din:

  • Dokumentasjon på at pre-alarm og sikkerhetskrav i ISO 23625 er oppfylt.
  • Dokumentasjon på riktig kabeldimensjonering og valg av vern basert på kortslutningsstrøm (PSCC).
  • Faglig vurdering fra en uavhengig spesialist som Sikkerhet Om Bord.

16. Feildiagnostikk for LiFePO4

SymptomSannsynlig årsakTiltak / løsning
BMS kobler ut under lading (HV)Ladeprofil er feil, absorpsjonsspenning for høy, eller celler i ubalanse.Juster lader/MPPT-parametere. Sørg for at DVCC er aktivert.
BMS kobler ut når motor gårDynamo pøser på ubegrenset strøm (Load Dump-risiko).Monter DC-DC-lader (Orion XS) eller smart ekstern dynamoregulator (Wakespeed).
Batteriet rapporterer feil SoCKapasitet leses ut fra spenning (flat kurve på litium gir ikke mening).Installer shunt-basert Coulomb-teller (f.eks. Victron SmartShunt).
Kabler eller poler blir varmeFor høy C-rate, underdimensjonerte kabler eller dårlig terminering.Mål spenningsfall. Oppgrader kabeltverrsnitt. Krymp nye kabelsko med hydraulisk verktøy.

17. FAQ — Ofte stilte spørsmål

Hva er et sikkerhetsbatteri, og trenger jeg det?

Et sikkerhetsbatteri er et BMS-fritt batteri (AGM, GEL eller Winston LiFeYPO₄) som er koblet direkte til kritisk nødstrømutstyr — navigasjonslys, VHF, bilgepumpe og nødlys. NS-EN ISO 23625 krever at slikt utstyr forblir operativt selv ved full frakopling av forbruksbanken. Et slikt separat batteri er Sikkerhet Om Bords anbefalte måte å oppfylle dette kravet på.

Kan jeg bruke Winston LiFeYPO₄ som sikkerhetsbatteri uten BMS?

Ja — som et dedikert nød- eller sikkerhetsbatteri kan Winston 12V 50Ah LiFeYPO₄ opereres uten en mekanisk BMS-bryter, gitt at systemet for øvrig tilfredsstiller kravene til overvåking og vern. LiFeYPO₄ (litiumjernyttrium-fosfat) har yttrium-dotering som gir høyere termisk stabilitet. Slik unngår du fare for at en intern BMS stenger ned strømmen i en kritisk situasjon.

Er LiFePO4 trygt i båt?

Ja. LiFePO4 er den tryggeste litiumkjemien for bruk i fritidsbåt, forutsatt at funksjonskravene i NS-EN ISO 23625 oppfylles. Celletypen har lavere termisk rusingssannsynlighet enn andre litium-typer, men anlegget må bygges med riktig vern, ventilasjon og styring.

Er drop-in litiumbatterier ulovlig?

Standarden forbyr ikke "drop-in" (intern BMS) i seg selv. ISO 23625 setter funksjonskrav, slik som kravet om pre-alarm for anlegg over 500 Wh. Problemet er at billige drop-in batterier ofte ikke klarer å gi en integrert pre-alarm til båtens instrumenter før de bryter strømmen. Vår anbefaling er derfor ekstern BMS for å robust garantere at funksjonskravene møtes.

Kan LiFePO4 brukes som startbatteri?

Ja, men kun med batterier og BMS spesifikt konstruert for massive startstrømmer (CCA). I tillegg stiller ISO 23625 krav til tilgjengelig kritisk last ved feil, noe som i praksis ofte betyr at start og nødstrøm bør holdes separert fra forbruksbanken.

Er NH-Sikringer et godt alternativ?

Ja, knivsikringer (NH) har ekstremt høy bryteevne (100kA+) og brukes mye industrielt. Imidlertid er de ofte store, uhåndterlige i trange båter, og krever gjerne verneutstyr/håndtak for å skiftes sikkert. For fritidsbåter finner vi at Adler EF3 i MEGA-format ofte er et mer praktisk valg, da det gir tilstrekkelig bryteevne (50kA) med et mye vennligere installasjonsavtrykk.

Hva er en Argo Diode Battery Combiner?

Det er en passiv kildevelger som bruker Schottky-dioder for å sikre at kritiske systemer får uavbrutt strøm fra den kilden med høyest spenning (f.eks. litiumbank eller reservebatteri). Den forhindrer at strøm flyter feil vei og gir en praktisk talt sømløs overgang ved frakobling av hovedbanken. Spenningsfall og varmeutvikling må tas med i prosjekteringen.

Bør jeg bygge 48V LiFePO4 i stedet for 12V?

Ved store inverterlaster, lange kabelstrekk eller høy ladestrøm er 48V ofte teknisk bedre fordi strømmen blir langt lavere for samme effekt. I en eksisterende båt bør 48V-systemet normalt forsyne store laster og lading, mens båtens opprinnelige 12V-tavle forsynes via DC/DC. Kritiske 12V-kurser bør fortsatt ha et uavhengig sikkerhetsbatteri.

Hva er redundant BMS med Lynx Smart BMS NG?

Det er en arkitektur der flere separate batteribanker, hver med egen Lynx Smart BMS / Lynx Smart BMS NG, inngår i en koordinert parallell batteribank. Hensikten er høyere kapasitet, høyere mulig strøm og bedre driftssikkerhet dersom én bank faller bort. Dette krever korrekt firmware, VE.Can-oppsett, lik BMS-strømklasse og riktig prosjektering av sikringer, kabler og DC-buss.

Hva er ABYC E-13 og er det relevant for norske båter?

ABYC E-13 er den amerikanske bransjestandarden for litiumbatterier i marine fartøy. Den stiller mange av de samme kravene som NS-EN ISO 23625. Den er spesielt relevant for US-importerte båter eller amerikansk utstyr. Oppfyller du ISO-kravene skissert i denne guiden, dekker du normalt også E-13.

Er din båt ISO 23625-kompatibel?

Ta vår sjekkliste for å se om anlegget ditt møter våre anbefalinger for trygg installasjon.

Når bør jeg velge Wakespeed WS500 i stedet for DC-DC-lader?

Velg Wakespeed WS500 / WS500 Pro når dynamoen skal være en høyytelses, direkte kontrollert ladekilde i LiFePO4-systemet. For enklere turbåter er DC-DC-lader ofte enklere. For store dynamoer, større banker, lang motorgange og CAN-bus BMS gir Wakespeed bedre reguleringskontroll, høyere utnyttbar ladeeffekt og mer kontrollert håndtering av Load Dump-risiko.
