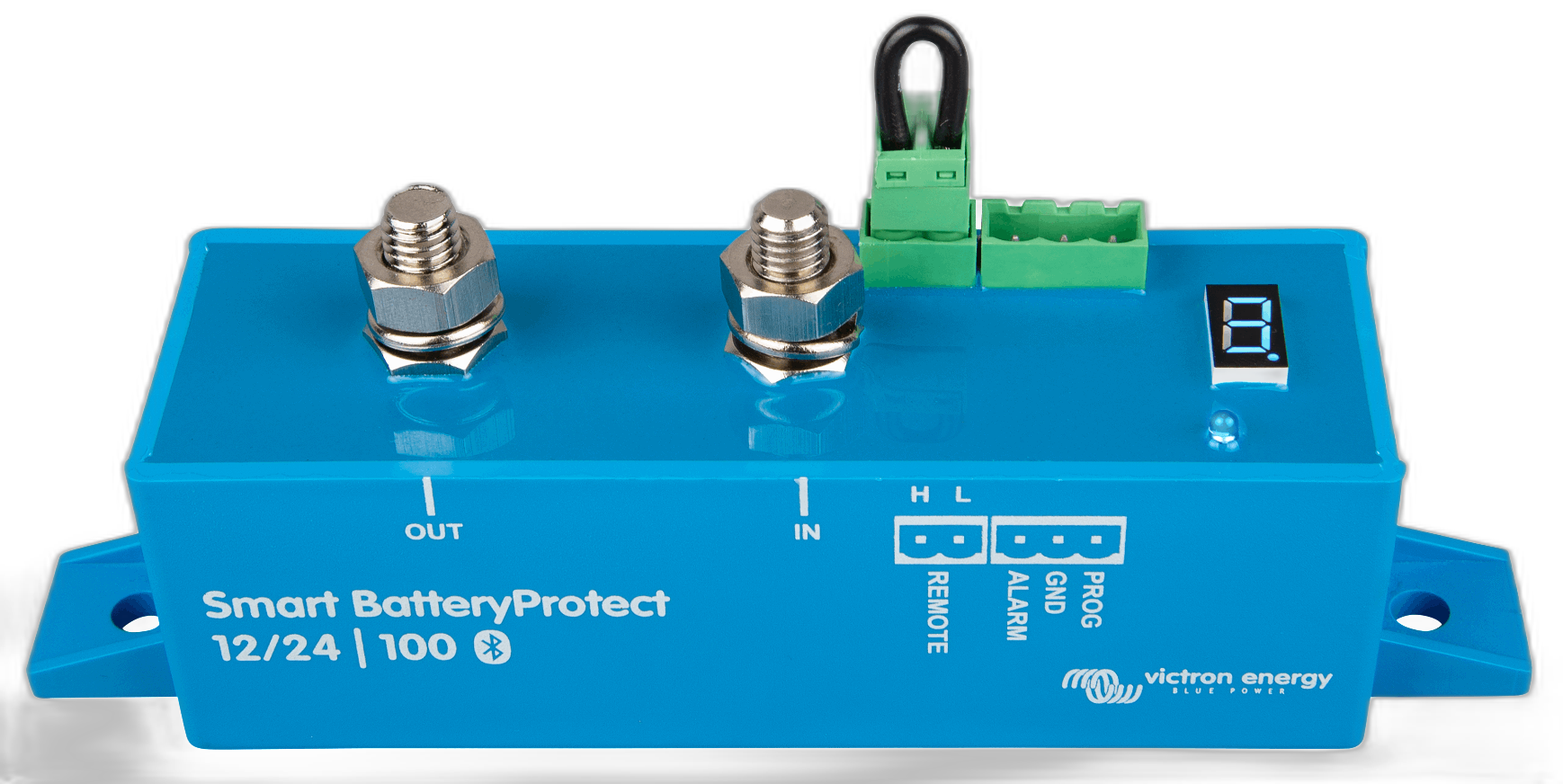

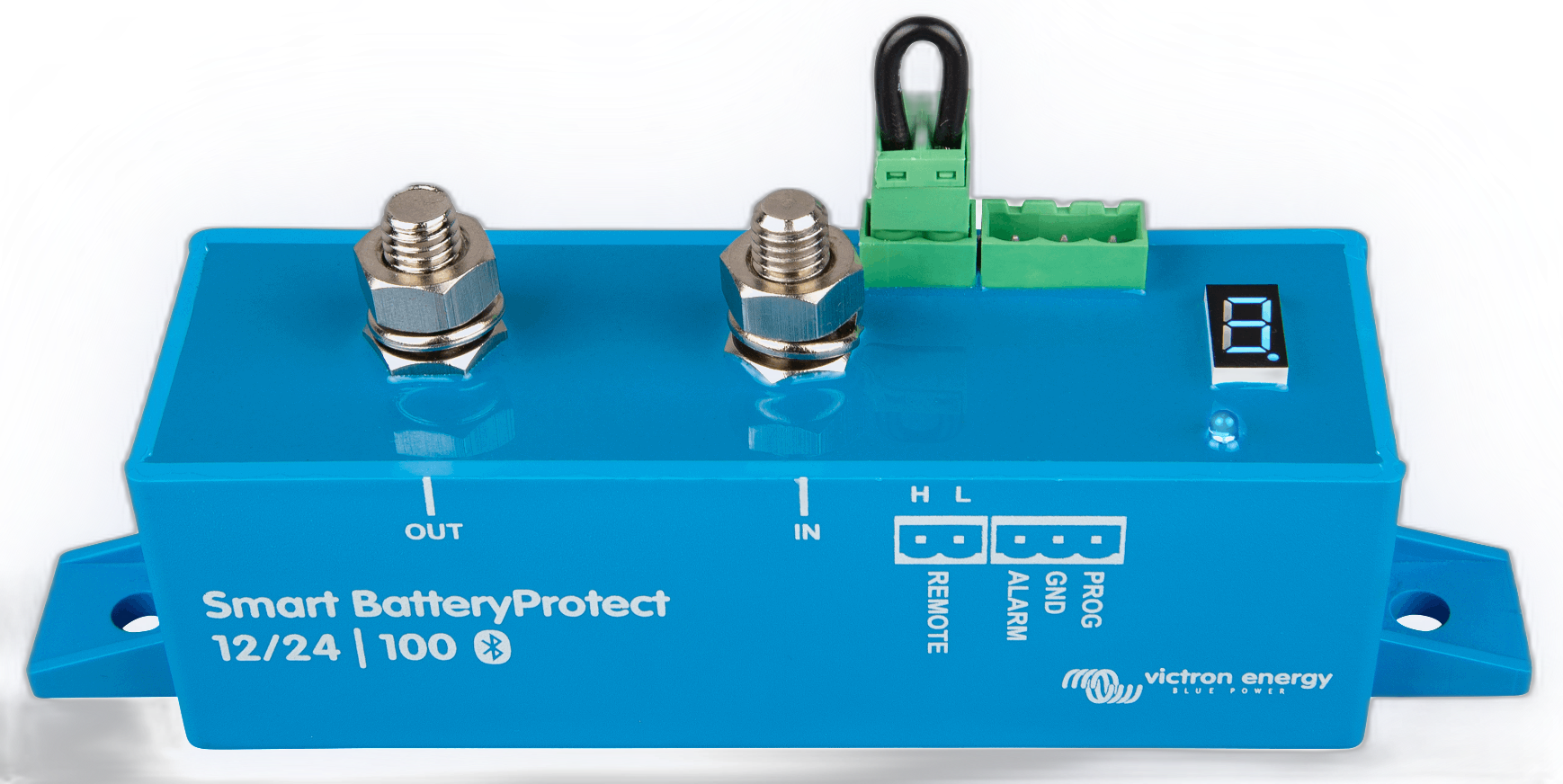

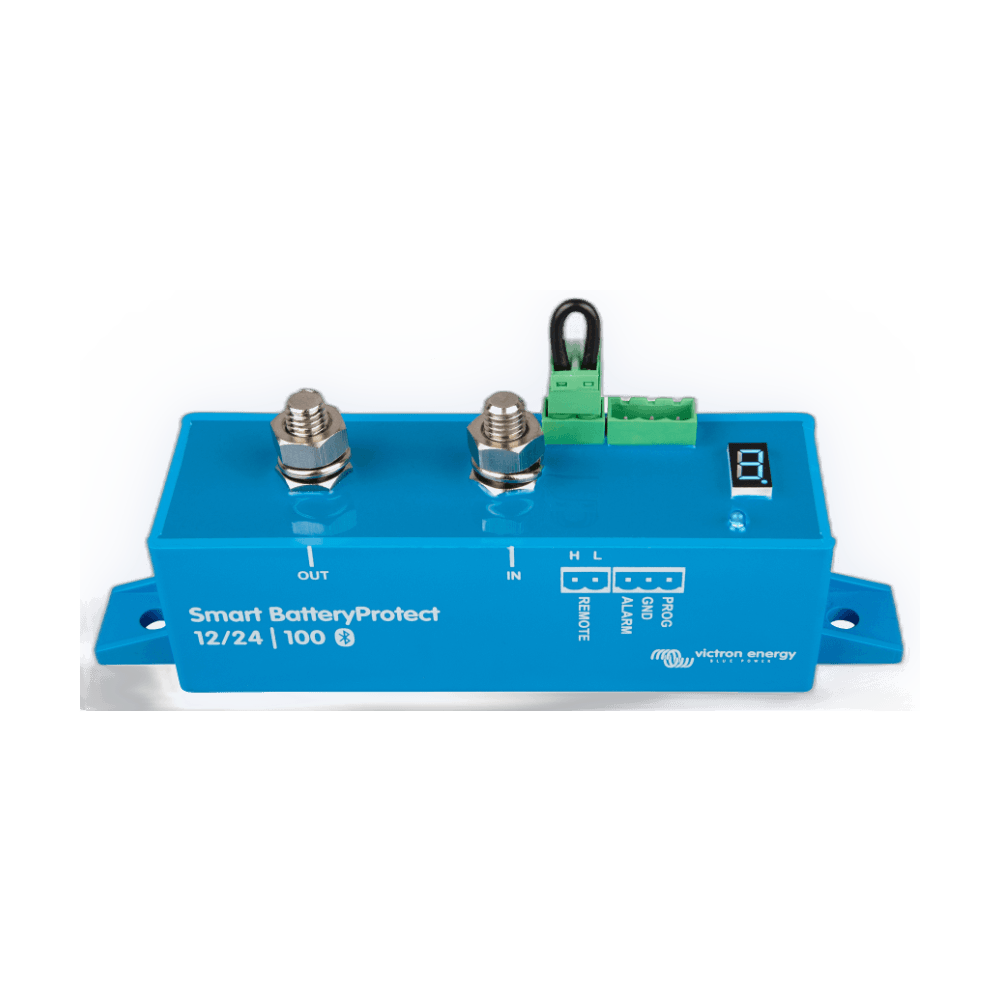

Victron Smart BatteryProtect 12/24V-100A

Victron Smart BatteryProtect 12/24V-100A – batterivern 100 A for 12V og 24V

Victron Smart BatteryProtect 12/24V-100A er et programmerbart batterivern som kobler ut DC-forbrukere før batteriet blir for dypt utladet, eller før det er for lite energi igjen til start, navigasjon og kommunikasjon. Modellen tåler 100 A kontinuerlig og 600 A peak, som tilsvarer omtrent 1 200 W ved 12V og 2 400 W ved 24V.

100A er den størrelsen som passer flest anlegg: en samlet forbruksbank i båt, bobil eller hytte med kjøl, lys, pumper, elektronikk og varme på samme kurs. Kabinettet er smalt – 61 × 41 × 164 mm og 0,5 kg – og terminalene er M8. Enheten er ikke en batterilader, ikke en batterikombinator, ikke en sikring og ikke et BMS.

Er 100 A nok til mitt anlegg?

Legg sammen det som realistisk kan gå samtidig på kursen bak batterivernet. Typiske verdier ved 12V:

• Kompressorkjøl og fryser: 8–15 A når begge går
• Belysning og 12V-uttak: 5–12 A
• Ferskvann, dusjpumpe og gråvannspumpe: 8–15 A
• Plotter, radar, VHF, AIS og autopilot: 5–15 A
• Varmeapparat med vifte: 5–10 A
• Underholdning, ladeuttak og USB: 3–10 A

Et velutstyrt fritidsanlegg havner typisk på 40–70 A samtidig, og 100 A gir da fornuftig margin. Ligger den faktiske kontinuerlige lasten over ca. 80 A, velg Smart BatteryProtect 220A. Har du bare én liten kurs å koble ut, holder Smart BatteryProtect 65A.

600 A peak i inntil 30 sekunder gir god margin mot innkoblingsstrøm fra kompressorer, vinsjer og pumper – men en inverter skal fortsatt ikke kobles direkte gjennom enheten.

Lensepumpe, bilgealarm, gassvarsler og annet sikkerhetsutstyr skal ligge utenfor batterivernet, slik at det fungerer også etter utkobling.

Smart BatteryProtect 100A eller BatteryProtect 100A uten Bluetooth?

Vi fører begge. Strømmessig gjør de samme jobben; forskjellen ligger i hvordan du setter grensene og følger dem opp.

• Smart BatteryProtect 100A (denne siden): fri innstilling av inn- og utkoblingsnivåer i VictronConnect over Bluetooth, Instant Readout i appen uten å koble til, og enkel justering etter at anlegget er montert. Anbefalt i litiumanlegg og der du vil kunne endre terskler senere.
• BatteryProtect 100A uten Bluetooth: rimeligere, samme grunnfunksjon, men nivåene settes med programmeringspinne blant faste forhåndsvalg. Grei løsning i enkle blybatterianlegg der innstillingen settes én gang og aldri røres.

Er du i tvil, velg Smart-versjonen. Merprisen er liten mot det det koster å demontere en enhet for å endre en terskel.

Når passer Smart BatteryProtect 100A?

• Beskytte forbruksbanken i båt, bobil, campingvogn eller hytte mot dyputlading.
• Koble ut ikke-kritiske DC-forbrukere samlet ved lav batterispenning.
• 12V- og 24V-anlegg med normal til høy DC-belastning.
• LiFePO4-systemer der BMS eller systemoppsett krever kontrollert lastutkobling.
• Anlegg der du vil sette egne inn- og utkoblingsnivåer i VictronConnect.
• Systembryter: on/off-inngangen kan brukes til å slå DC-laster av og på sentralt.
• Ladeavbryter mellom lader og litiumbatteri når BMS krever det.

Hvilken Smart BatteryProtect passer til ditt anlegg?

Velg modell etter høyeste kontinuerlige strøm på kursen du skal koble ut – ikke etter hvor stor batteribanken er. En 600 Ah bank kan fint stå bak en 65 A BatteryProtect hvis lasten bak den er liten, mens et anlegg med inverter og vinsj trenger 220 A.

Tommelfingerregel: legg inn margin. Ligger den faktiske kontinuerlige lasten over ca. 80 % av merkestrømmen, velg neste størrelse. Husk også at full merkestrøm gjelder opp til +40 °C – i et varmt maskinrom regnes ned mot 60 % av nominell last ved +50 °C.

Viktig å forstå før montering

Smart BatteryProtect er en enveis enhet. Strømmen skal gå fra IN-terminalen til OUT-terminalen. Ved bruk mot last kobles batteriet til IN. Ved bruk som ladeavbryter kobles laderen til IN. Den skal derfor ikke brukes som toveis batterikombinator eller skilleré.

Ved bruk sammen med inverter eller inverter/lader skal Smart BatteryProtect normalt ikke bryte hovedstrømmen direkte inn på inverterens DC-inngang. Store kondensatorer og innrusjstrøm kan gi feil eller skade. Bruk heller BatteryProtect til å styre remote on/off-inngangen på inverteren.

Smart BatteryProtect erstatter ikke hovedsikring, korrekt kabeldimensjonering, batteribryter eller BMS. Det skal fortsatt monteres korrekt dimensjonert sikring mellom batteriet og BatteryProtect. Sikringen dimensjoneres etter kabelen og lasten – ikke etter merkestrømmen på batterivernet.

M8-terminalene trekkes til med 9 Nm. Elektronikken er støpt og IP67, men selve tilkoblingene er IP00 og må beskyttes mot vann og berøring.

Fordeler med Smart BatteryProtect 100A

• Bluetooth-programmering: sett inn- og utkoblingsnivåer fritt i VictronConnect, eller velg ett av ni forhåndsdefinerte nivåer med programmeringspinne.
• Instant Readout: se status i VictronConnect uten å koble til enheten.
• Høy peak: 600 A i inntil 30 sekunder gir margin mot innkoblingsstrøm.
• 12/24V automatisk deteksjon: systemspenning registreres én gang ved første oppstart.
• Lavt egetforbruk: 1,4 mA på og 0,9 mA av med Bluetooth aktivt.
• Ingen mekanisk relé: MOSFET-basert kobling uten gnist.
• Overspenningsvern: lasten kobles ut over 16,3 V respektive 32,6 V.
• Smalt kabinett: 61 × 41 × 164 mm passer der det er trangt på bredden.

Tekniske data

LiFePO4 og BMS – viktig presisering

Smart BatteryProtect kan brukes i litiumsystemer, men riktig modus er avgjørende. Li-ion-modus skal bare brukes når BMS har egen last- eller ladeutkobling som kan styre BatteryProtect. For drop-in LiFePO4-batterier uten ekstern BMS-utgang må innstillingene vurderes annerledes, og spenningsgrensene settes etter batteriprodusentens anvisning.

I en godt bygget LiFePO4-installasjon er Smart BatteryProtect 100A én del av et større system med BMS, sikringer, korrekt kabeldimensjonering, hovedbryter, ladestrategi og eventuelt Victron GX-overvåking. Den erstatter ingen av delene.

Ikke bruk den feil

• Ikke bruk Smart BatteryProtect 100A som hovedsikring. Den er ikke en sikring.
• Ikke bruk den som vanlig batterikombinator eller toveis skilleré.
• Ikke koble inverter eller inverter/lader direkte gjennom BatteryProtect på DC-hovedkabelen. Styr remote on/off i stedet.
• Ikke monter uten korrekt sikring mellom batteri og BatteryProtect.
• Ikke legg lensepumpe, bilgealarm eller annet sikkerhetsutstyr bak batterivernet.
• Ikke velg modell etter batteribankens størrelse – velg etter kontinuerlig strøm på kursen.

Ofte stilte spørsmål

Passer sammen med

• Victron SmartShunt eller BMV-712 batterimonitor for å se faktisk forbruk og ladetilstand
• Victron Cerbo GX eller Ekrano GX for systemovervåking
• Victron Lynx-distribusjon og korrekt DC-sikring (MRBF, MEGA eller Class T)
• LiFePO4-systemer med egnet BMS og riktig systemdesign
• DC-forbrukskurser som bør kobles ut før batteriet blir for lavt
