Stabil forsyning til DC-utstyr
Orion-Tr gir en definert og stabilisert utgangsspenning. Det er nyttig der følsomt eller kritisk utstyr ikke bør kobles direkte til en DC-skinne med varierende batterispenning.
Prisområde: kr 220,00 til kr 2900,00 inkl mva
Stabil spenningsforsyning for 12V, 24V og 48V DC-anlegg. Victron Orion-Tr brukes når utstyr skal forsynes med riktig DC-spenning fra et eksisterende batteri- eller DC-system – for eksempel 24V til 12V, 12V til 24V eller 48V til lavere systemspenning.
En DC-DC omformer tar inn likespenning fra ett DC-system og leverer en kontrollert likespenning ut. I praksis betyr det at du kan bruke utstyr med én driftsspenning i et anlegg med en annen spenning. Orion-Tr-serien dekker flere kombinasjoner av 12V, 24V og 48V, avhengig av valgt modell.
Orion-Tr gir en definert og stabilisert utgangsspenning. Det er nyttig der følsomt eller kritisk utstyr ikke bør kobles direkte til en DC-skinne med varierende batterispenning.
Flere uisolerte Orion-Tr-varianter bruker synkron likeretterteknologi og har høy virkningsgrad. For eksempel leverer 24/12-5A-modellen 12V ut fra et 24V system med 5A / 60W kapasitet.
Orion-Tr bruker skruterminaler og krever normalt ikke spesialverktøy. Monteres enheten med skrueterminalene ned, oppnås IP43-beskyttelse på relevante modeller.
Mange båter, kjøretøy og maskiner har 24V hovedsystem, men bruker fortsatt 12V utstyr som radio, elektronikk, modem, alarmer, lys eller instrumentering. En 24V til 12V Orion-Tr gir riktig spenning.
I moderne energisystemer, batteribanker og tekniske installasjoner brukes 48V stadig oftere. Orion-Tr kan brukes til å forsyne 12V eller 24V utstyr fra et 48V system når riktig variant velges.
Ved styring, overvåking, sensorer og kommunikasjon kan det være ønskelig med en separat og stabil DC-forsyning. Isolert variant kan også gi galvanisk skille mellom hovedanlegg og last.
Mange søker etter “Victron DC-DC” når de egentlig trenger en batterilader. Dette er viktig å skille. Orion-Tr DC-DC omformer brukes som spenningsomformer og strømforsyning. Skal du lade et batteri, skal du normalt velge en DC-DC lader med riktig ladealgoritme, temperaturhensyn og eventuell BMS-integrasjon.

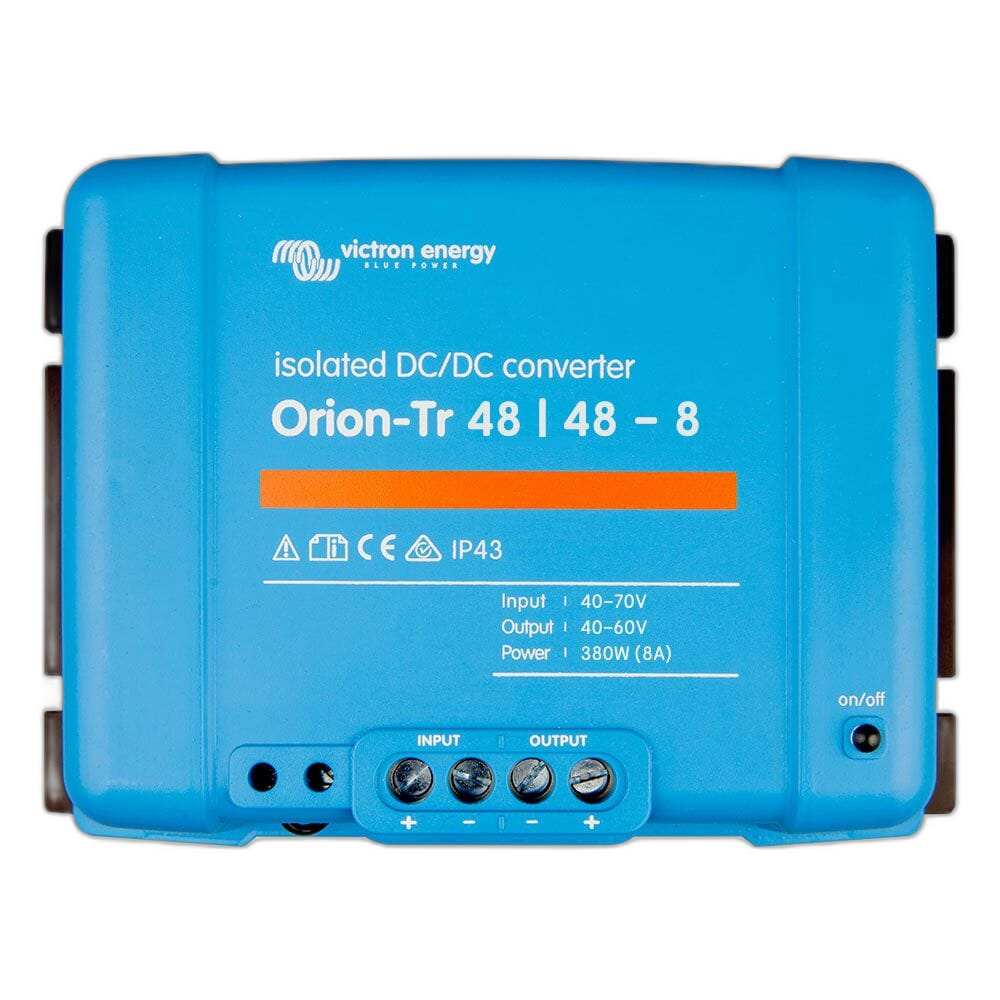

Orion-Tr finnes i både isolerte og uisolerte varianter. Riktig valg avhenger av om du bare trenger spenningsomforming, eller om du også trenger galvanisk skille mellom inn- og utgang.
Egnet når negativ side / minus kan være felles mellom inn- og utgang, og målet primært er effektiv spenningsomforming. Typisk for enkle 24V til 12V forsyninger.
Egnet når du ønsker galvanisk skille mellom to DC-kretser. Dette kan være aktuelt ved følsomt utstyr, separate systemer eller der man vil redusere risiko for jordsløyfer og uønskede potensialforskjeller.
Velg ikke kun etter pris. Spenning, strøm, isolasjon, lasttype, kabelstrekk, sikring og miljø må vurderes. Feil variant kan gi ustabil drift, varmgang eller feil funksjon.
En av de aktuelle variantene er 24V til 12V med 5A / 60W kapasitet. Den brukes når mindre 12V-laster skal forsynes fra et 24V DC-anlegg, for eksempel elektronikk, alarmer, små kontrollsystemer, instrumenter eller kommunikasjon.
Start med systemspenningen du har tilgjengelig: 12V, 24V eller 48V. Kontroller også faktisk spenningsområde i drift.
Velg den spenningen utstyret trenger. Vanlige kombinasjoner er 24V til 12V, 12V til 24V og 48V til 12V/24V.
Summer kontinuerlig forbruk og startstrøm. Velg en modell med nok margin, spesielt i varme tekniske rom.
Velg isolert modell hvis inn- og utgang bør holdes galvanisk adskilt. Hvis felles minus er akseptabelt, kan uisolert modell være riktig.
En DC-DC omformer er en del av det elektriske anlegget og bør monteres som en fast komponent, ikke som en tilfeldig adapter. Bruk riktig sikring, kabeldimensjon og mekanisk montering.
| Kontrollpunkt | Hva du bør sjekke | Hvorfor det betyr noe |
|---|---|---|
| Sikring | Sikre kursen i henhold til kabel, strøm, kortslutningsnivå og monteringssted. | Feil sikring kan gi brannfare eller manglende beskyttelse ved feil. |
| Kabeldimensjon | Dimensjoner for strøm, spenningsfall, temperatur og føringsvei. | Underdimensjonert kabel gir spenningsfall, varme og ustabil drift. |
| Ventilasjon | Monter med luft rundt enheten og unngå varme, lukkede rom uten sirkulasjon. | Høy temperatur reduserer ytelse og levetid. |
| Monteringsretning | Monter med skrueterminalene ned der IP43-beskyttelse er relevant. | Riktig orientering er en forutsetning for oppgitt kapslingsbeskyttelse. |
| Miljø | Unngå direkte vannsprut, kondensutsatte områder og aggressive miljøer uten ekstra beskyttelse. | Elektronikk må beskyttes mot fukt, salt og mekanisk belastning. |
Vi skiller tydelig mellom DC-DC omformer, DC-DC lader, batterilading og strømforsyning. Det reduserer risikoen for feilkjøp og feilinstallasjon.
I båt er stabilitet, sikring, fukt, vibrasjon, korrosjon og feilsikkerhet viktig. Produktet må vurderes som del av et helt elektrisk anlegg, ikke bare som en løs komponent.
Orion-Tr inngår ofte sammen med andre Victron-produkter. Vi hjelper deg å velge riktig variant dersom du er usikker på spenning, strøm, isolasjon eller om du egentlig trenger en lader.
Orion-Tr DC-DC omformer bør normalt ikke brukes som batterilader. Den er laget for spenningsomforming og stabil DC-forsyning. For batterilading bør du velge en egnet DC-DC lader, for eksempel Victron Orion-Tr Smart eller Orion XS, avhengig av batteritype og system.
En isolert DC-DC omformer har galvanisk skille mellom inn- og utgang. Det betyr at kretsene ikke er elektrisk direkte sammenkoblet. Dette kan være nyttig der man vil unngå jordsløyfer, skille systemer eller beskytte følsomt utstyr.
En uisolert DC-DC omformer har normalt felles minus mellom inn- og utgang. Den er ofte mer kompakt og effektiv, og passer godt der det ikke er behov for galvanisk skille.
Ja, det er et typisk bruksområde. Mange båter har 24V hovedanlegg, men trenger stabil 12V forsyning til mindre laster. Produktet må likevel monteres med riktig sikring, kabeldimensjon og beskyttelse mot fukt.
Dersom belastningen overstiger kapasiteten, kan du få spenningsfall, varmgang, utkobling eller ustabil drift. Beregn faktisk forbruk og legg inn margin, spesielt for utstyr med startstrøm eller pulserende belastning.
Orion-Tr bruker skruterminaler og krever normalt ikke spesialverktøy. Du trenger likevel korrekt verktøy for kabelsko, avisolering, sikringsholder, momentriktig tiltrekking og øvrig fast elektrisk installasjon.
Victron Orion-Tr DC-DC omformer er riktig valg når du trenger en stabil og driftssikker DC-forsyning mellom ulike spenningsnivåer i et 12V, 24V eller 48V anlegg. Velg modell etter innspenning, utspenning, strømbehov og om du trenger galvanisk isolasjon. Skal formålet være batterilading, er dette normalt feil produktkategori – da bør du velge en dedikert DC-DC lader.
Victron Orion-Tr DC-DC omformer for stabil spenningsforsyning i 12V, 24V og 48V DC-anlegg. Velg riktig variant etter innspenning, utspenning, strømbehov og om du trenger isolert eller uisolert modell. Brukes som spenningsomformer og strømforsyning – ikke som batterilader.
