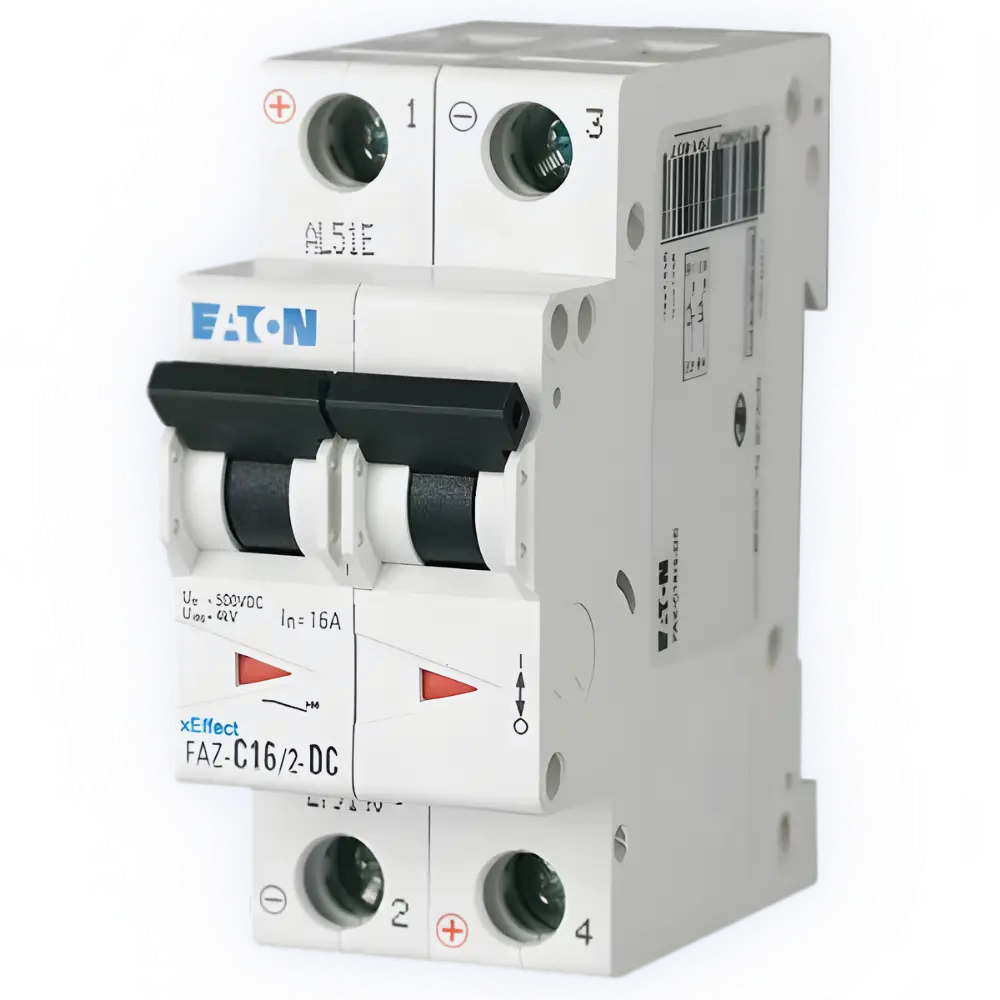

Eaton FAZ-DC xEffect – profesjonell DC-automatsikring for DIN-skinne
Eaton FAZ-DC xEffect er en profesjonell DC-automatsikring for tekniske
likestrømskretser i båt, kjøretøy, solcelleanlegg og andre 12 V, 24 V og 48 V DC-installasjoner.
Den kombinerer termomagnetisk overstrømsvern med manuell frakobling av kretsen, og monteres
direkte på standard DIN-skinne.
Hvorfor bruke DC-automat på solcelleanlegg?
Solcellepaneler kan generere spenning så snart de får dagslys, også når batteriet er koblet fra.
En DC-automat mellom solcellepanel og MPPT-regulator gjør det enkelt å koble fra PV-siden ved
service, feilsøking eller arbeid på regulatoren.
Vanlige automatsikringer er ofte beregnet for vekselstrøm (AC). I DC-anlegg må vern og brytere
være konstruert for likestrøm, slik at de kan håndtere DC-lysbue og bryte feilstrøm på en
kontrollert måte.
Nøkkelfunksjoner
- DC-beregnet: utviklet for likestrømskretser og testet etter IEC/EN 60947-2.
- Overstrømsvern og frakobling: fungerer som automatsikring og manuell servicebryter for kretsen.
- Tydelig stillingsindikator: rød/grønn indikator viser kontaktstilling.
- Høy DC-spenningsrating: opptil 250 V DC per pol, avhengig av variant.
- Bryteevne: kan bryte kortslutningsstrømmer opptil 10 kA etter IEC/EN 60947-2.
- DIN-skinne: enkel montering i skap, kapsling eller fordelingsboks.
Typiske bruksområder
- Frakobling og beskyttelse mellom solcellepanel og MPPT-regulator
- 12 V, 24 V og 48 V DC-fordeling
- Tekniske DC-kretser i båt og mobile installasjoner
- Styrestrøm, mindre lastkurser og servicevennlig DC-fordeling
Teknisk spesifikasjon
| Type | Termomagnetisk DC-automatsikring / MCB |
| Standard | IEC/EN 60947-2 |
| Spenning | Opptil 250 V DC per pol, avhengig av variant |
| Bryteevne | Opptil 10 kA etter IEC/EN 60947-2 |
| Karakteristikk | C – egnet for laster med innkoblingsstrøm som pumper, kompressor, vinsj og vekselretter |
| Merkestrøm | 6–40 A, 1-polet eller 2-polet |
| Montering | DIN-skinne |
| Viktig | Må monteres med korrekt polaritet/tilkoblingsretning i henhold til Eatons koblingsskjema |
Viktig å vite
Eaton FAZ-DC er godt egnet som DC-automat og praktisk frakobling i mindre og mellomstore
DC-kretser, for eksempel mellom solcellepanel og MPPT-regulator. Den erstatter ikke nødvendigvis
hovedsikring på batterisiden. Batterikabler og større LiFePO4-banker må sikres med vern som er
dimensjonert for kabeltverrsnitt, systemspenning og tilgjengelig kortslutningsstrøm.
FAZ-DC skal monteres i egnet kapsling, med korrekt polaritet og tilstrekkelig mekanisk og elektrisk
beskyttelse.
