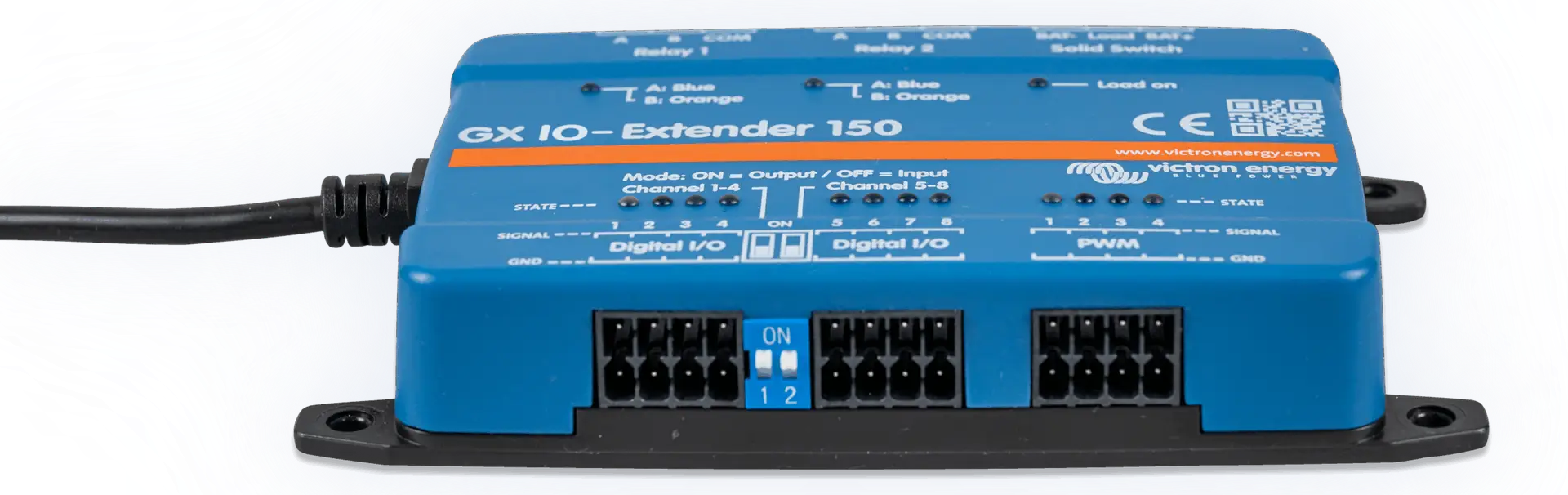

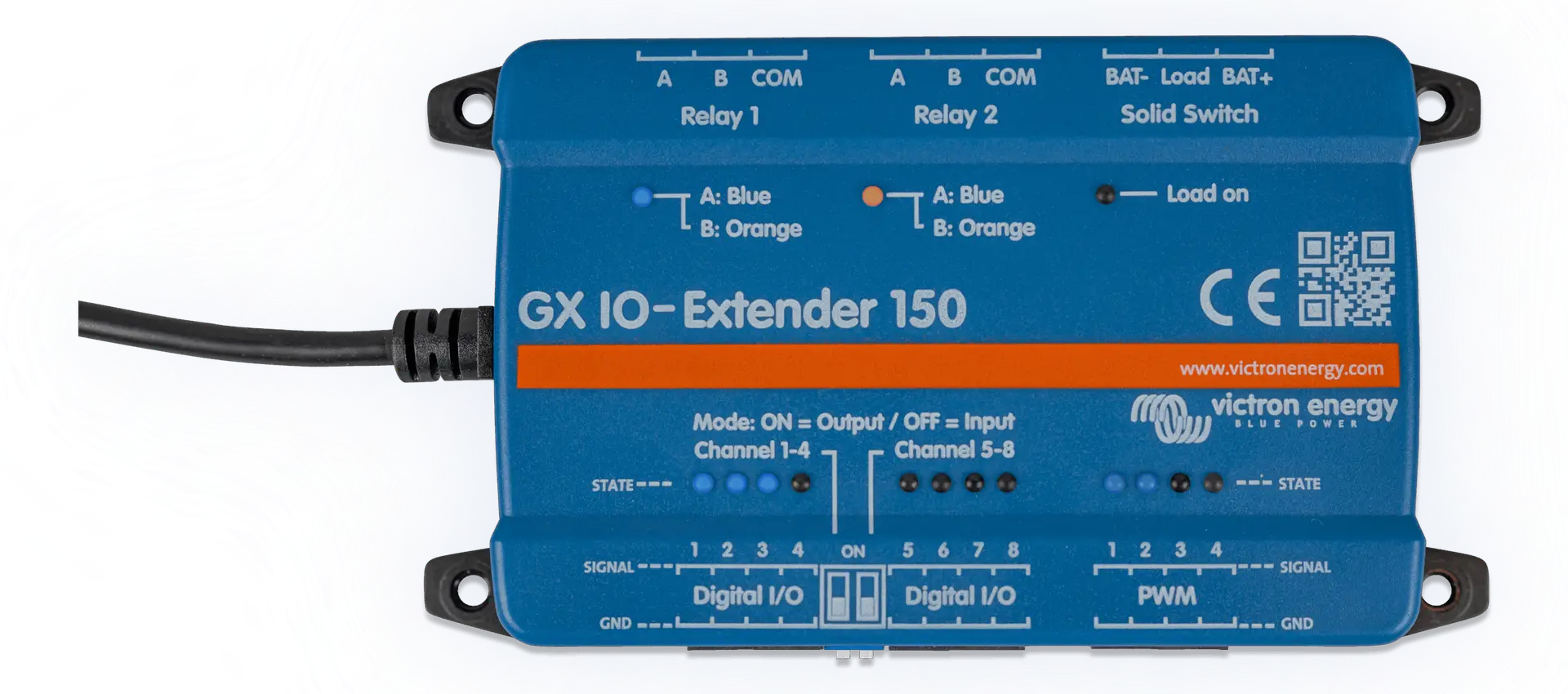

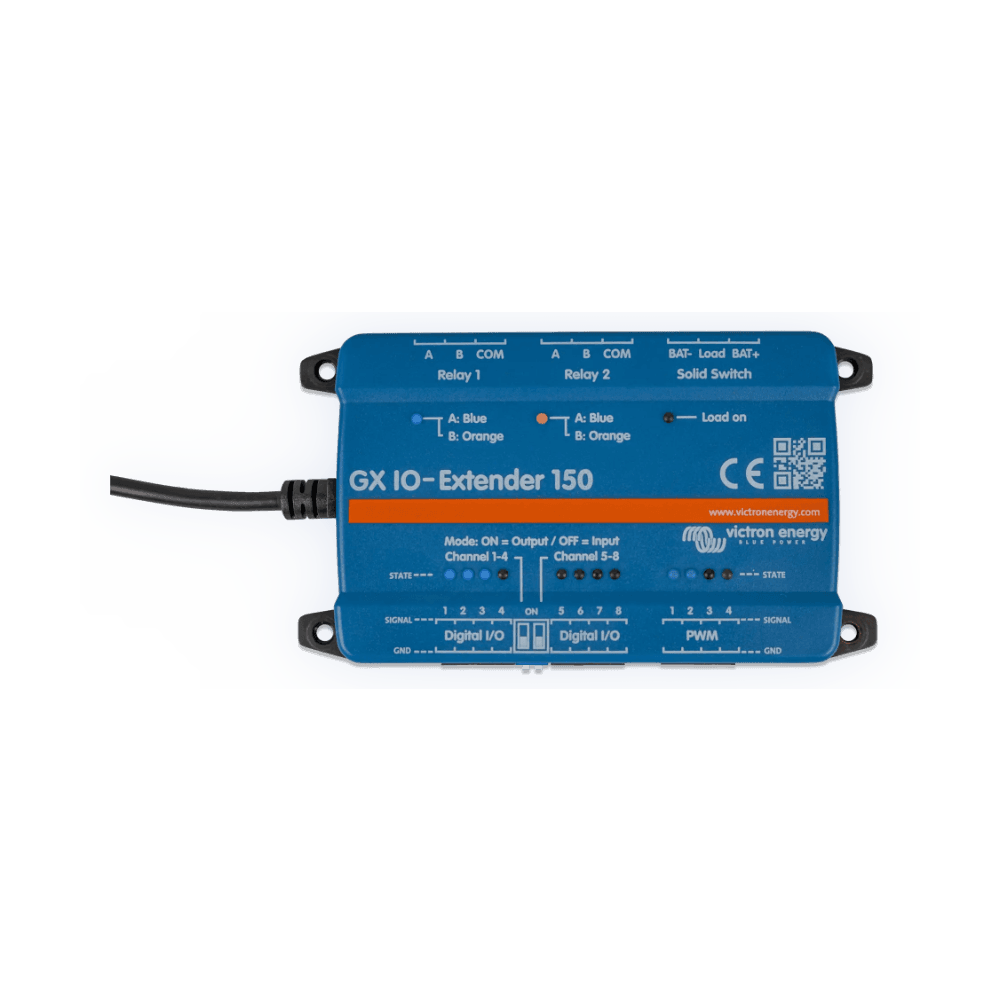

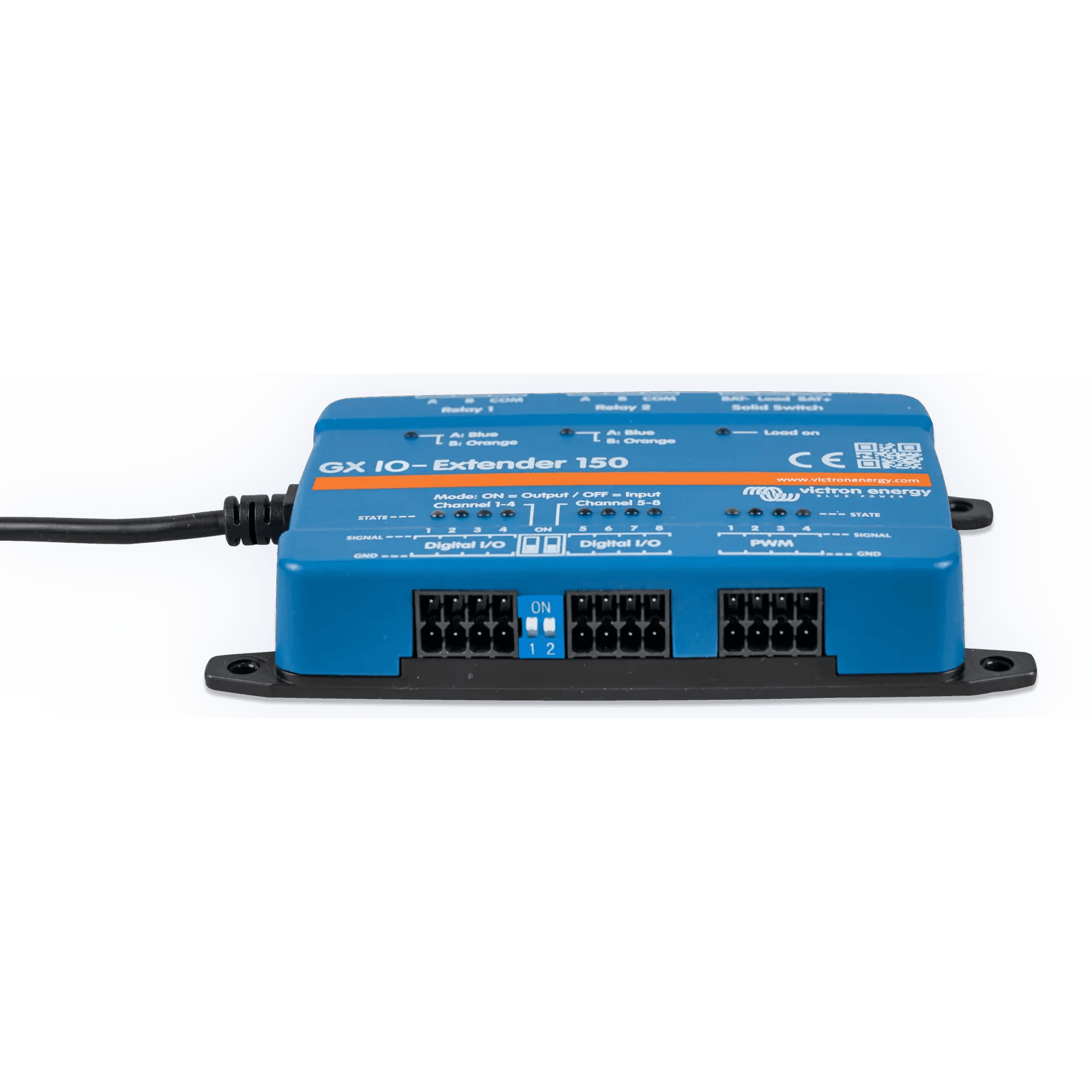

Victron GX IO-Extender 150

Anvendelsesområde:

GX IO-Extender 150 gir ekstra innganger og utganger for Victron GX-kommunikasjonssentraler som Cerbo GX eller MultiPlus-II GX (f.eks. 48/3000 GX), og brukes i avanserte systemer for overvåking, kontroll og automatisering. Den styrer og overvåker eksternt utstyr som pumper, ventiler, alarmer og generatorer via Node-RED eller bryterpanelet i brukergrensesnittet.

Tekniske spesifikasjoner:

• Kommunikasjon: USB-tilkobling til GX-enhet, strømforsynes via USB
• Strømforbruk: Under 100 mW i hvile, maks 1 W (<200 mA @ 5 V)
• Digitale I/O-kanaler: 8 isolerte digitale kanaler (3,8–5,5 V), konfigurerbare som inngang eller utgang
• PWM-utganger: 4 kanaler, 5 V, 8-bit oppløsning @ 1,5625 kHz
• Reléer: 2 bi-stabile (latching), potensialfrie
  – DC: 3 A @ 30 V / 1 A @ 60 V / 0,3 A @ 220 V (maks 90 W)
  – AC: 2 A @ 60 V / 1 A @ 125 V / 0,5 A @ 250 V (maks 125 VA)
• Solid-state-relé (SSR): For høyhastighets DC-omkobling opptil 70 V DC, 4 A

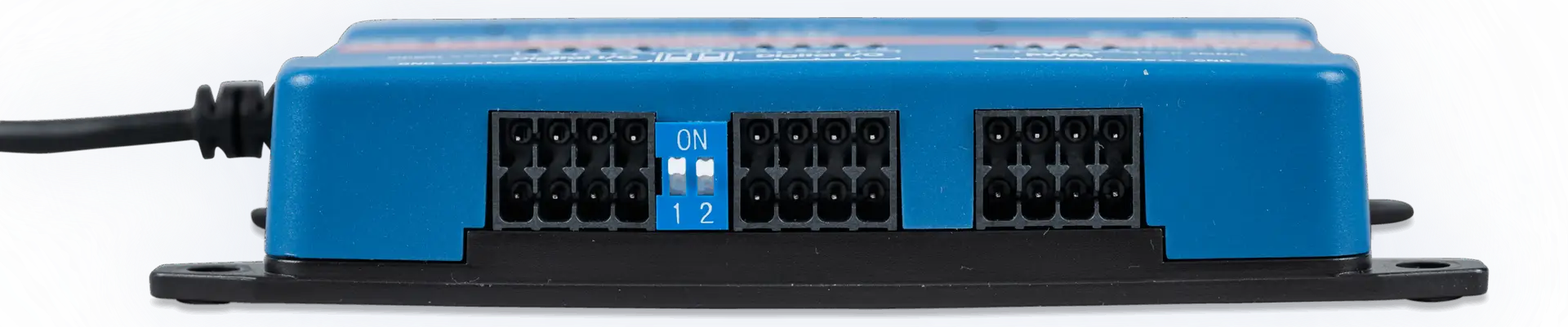

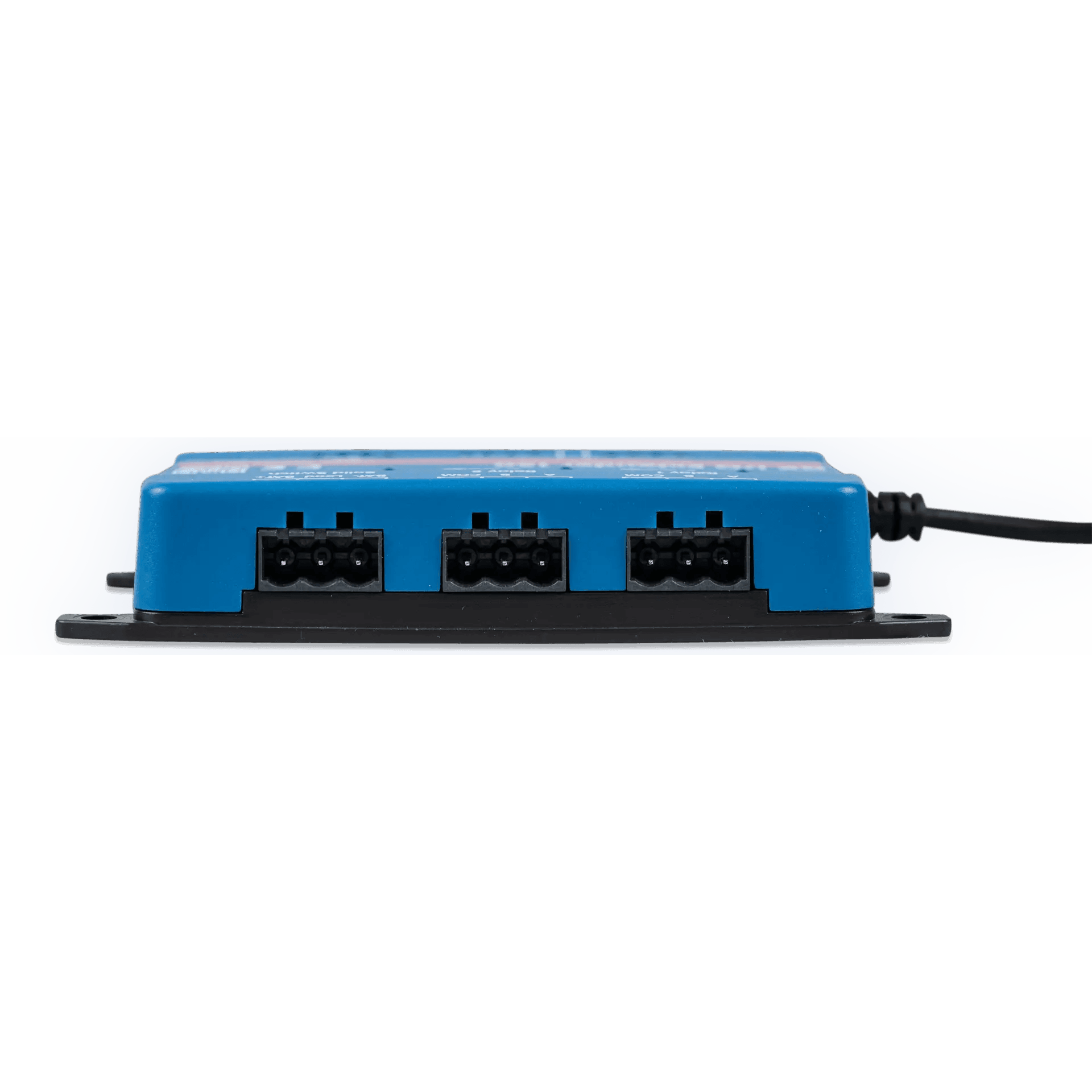

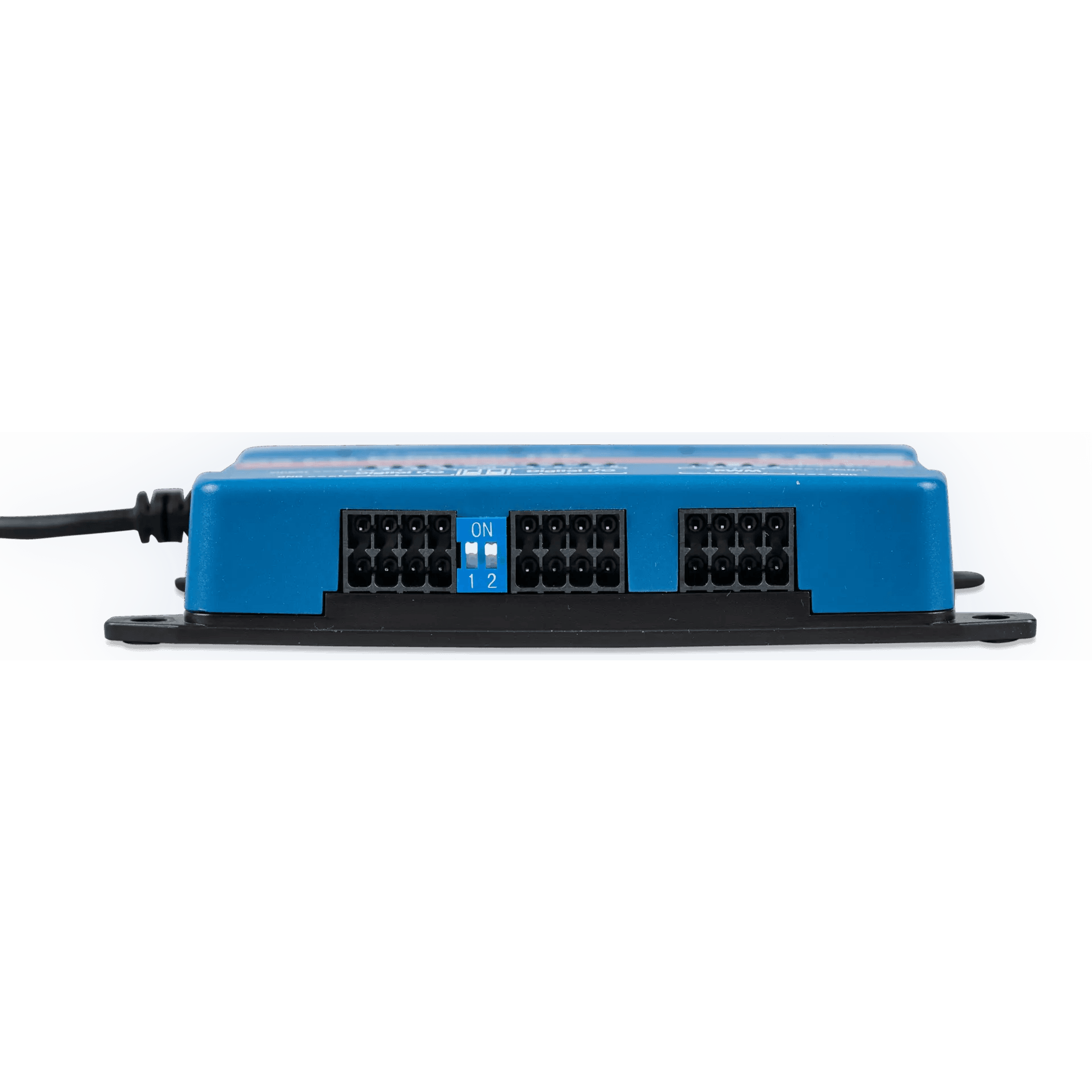

• Tilkobling: Fjærklemmeterminaler, LED-indikering på hver I/O-kanal
• Montering: Veggmontering eller DIN-skinne (DIN-adapter selges separat)
• Størrelse og vekt: 123 × 67 × 23 mm, 0,17 kg
• Temperaturområde: –20 °C til +50 °C
• Konfigurasjon: Node-RED-støtte i Venus OS 3.60 og nyere; kan styres via GX-grensesnittet

Utvidet funksjonalitet: Generatorstyring

GX IO-Extender 150 er ideell for styring av generatorer i systemer hvor hovedenheten (f.eks. MultiPlus-II 48/3000 GX) mangler innebygd reléutgang. Enheten gir fleksible utganger som kan konfigureres til å aktivere start/stopp av generator automatisk basert på batteritilstand, last eller andre parametere. Dette gjøres via:

• Automatisk generatorstart ved lav batterispenning, lav SoC eller høy belastning
• Bruk av bi-stabile reléer eller SSR for å sende start-/stopp-impulser til generatorens grensesnitt
• Konfigurasjon i Victron GX-grensesnittet eller via avansert logikk i Node-RED
• Fjernkontroll av generator via VRM-portalen

Dette gjør det mulig å implementere pålitelig og automatisert generatorstyring i anlegg uten dedikerte reléporter, uten behov for eksterne styringsmoduler.

Typiske bruksområder:

• Automatisering av pumper, varmere, alarmer og annet eksternt utstyr
• Fjernstart og -stopp av generator i off-grid- eller backupanlegg
• Sensorovervåking og logging i avanserte off-grid- eller hybridinstallasjoner
• Bygging av timere, alarmtiltak eller tilpassede kontrollsekvenser via Node-RED

Typiske bruksområder for PWM-utganger:

• Lysstyring: Dimmefunksjon for LED-belysning
• Viftestyring: Regulering av DC-vifter basert på temperatur
• DC-motorstyring: Justering av hastighet eller kraft
• Ventil- og magnetstyring: Pulskontroll for effektiv åpning/lukking
• Lydvarsling: Kontroll av summer eller buzzere
• Analog simulering: PWM kan filtreres til analogt styringssignal
