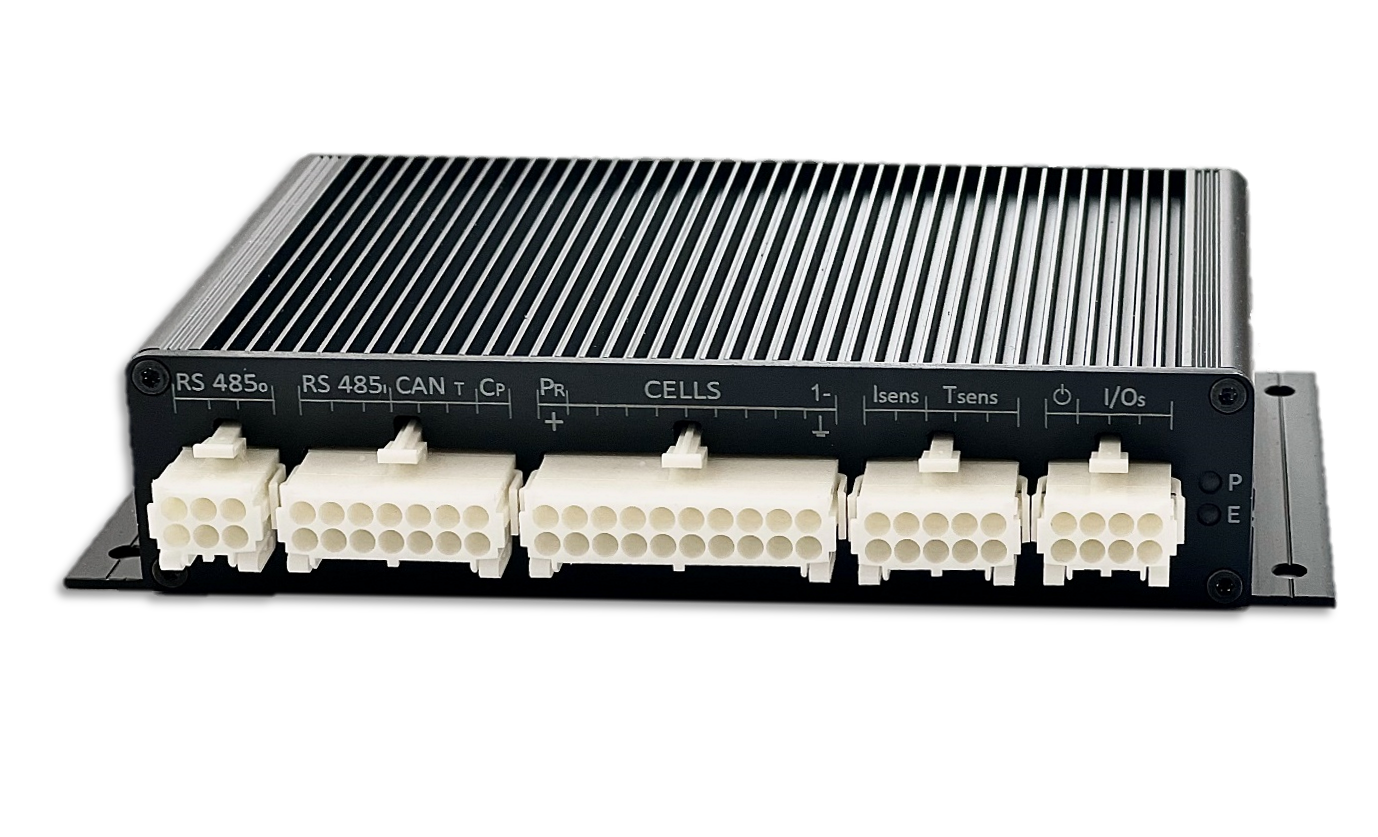

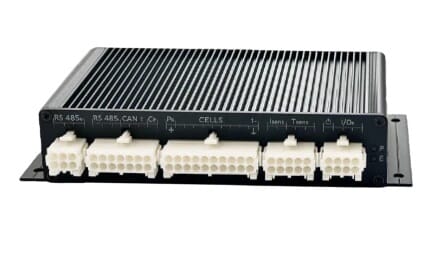

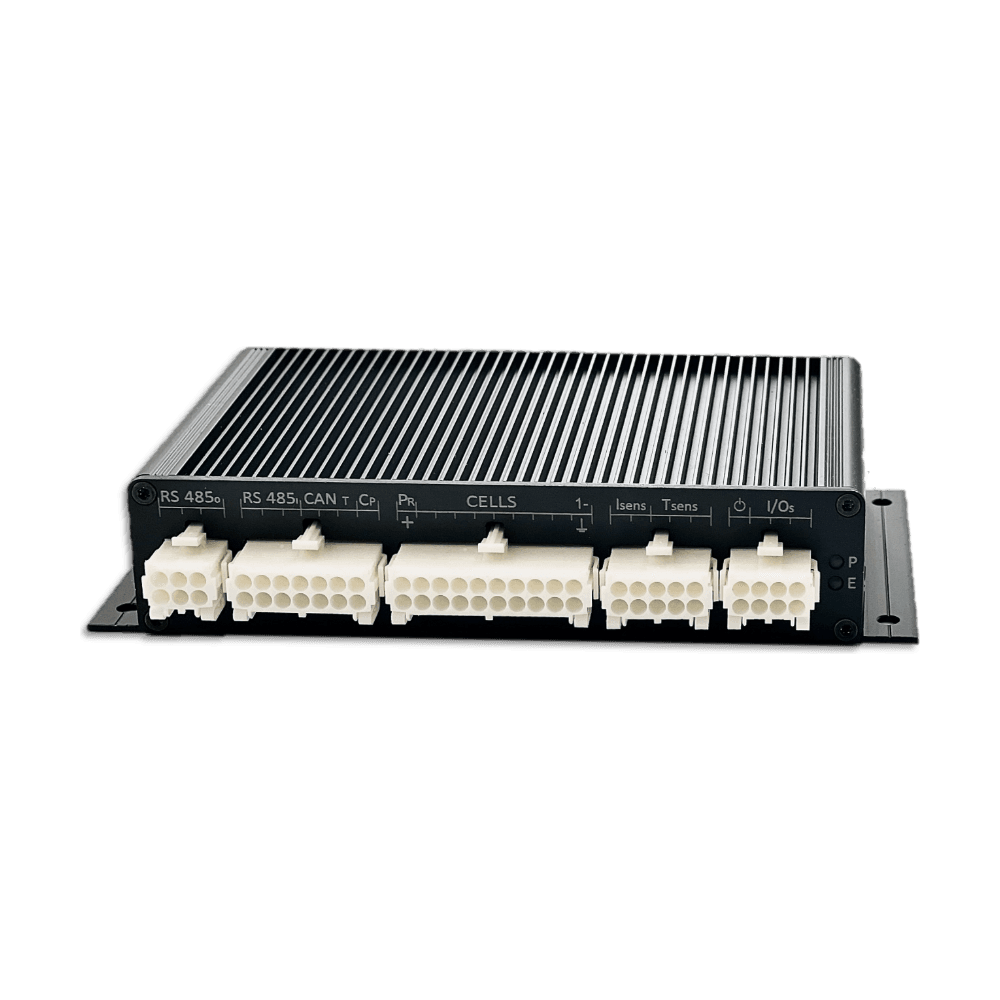

REC 2Q-BMS – 16S batteristyring for seriøse litiumbanker

REC 2Q-BMS er hjertet i en profesjonell egenbygd litiumbank. Den overvåker hver enkelt celle, beskytter mot over- og underspenning og over-/undertemperatur, beregner SOC og SOH, og snakker direkte med lader/inverter via galvanisk isolert CAN. Én enhet håndterer fra 4 til 16 seriekoblede celler (12V, 24V, 48V og oppover), og kan settes i Master/Slave for høyspenningsbanker eller parallellkobling.

Cellemåling og beskyttelse

• Enkeltcelle spenningsmåling 0,1–5,0 V, oppløsning 1 mV
• Beskyttelse mot under- og overspenning per celle
• Måling av intern cellemotstand og RMS-spenning
• Beskyttelse mot overtemperatur, opptil 4 digitale temperatursensorer (én følger med)
• SOC- og SOH-beregning, Ah-teller, 1 s måleintervall
• Integrert 25 Ω forlading med justerbar tidsforsinkelse
• Selvkalibrering, EEPROM- og balanseringssjekk ved oppstart

Kommunikasjon

• Galvanisk isolert CAN med åtte forhåndsprogrammerte inverterprotokoller: Victron Energy, SMA Sunny Island, Solax, Solis, Growatt, Studer Innotec, Pylontech og Deye
• To galvanisk isolerte RS-485-porter for overvåkning, parameterendring og datalogging
• To brukerdefinerte digitale utganger + intern DC opto-relé-utgang
• Control Pilot for EVSE

Tekniske mål

• Lengde 98,5 mm, bredde 165 mm (190 mm med monteringsputer), høyde 38 mm
• Monteringshull Ø 4,5 mm
• Temperatursensor og strømsensorkabel (2 m) følger med

Dette trenger du i tillegg

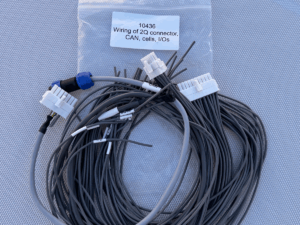

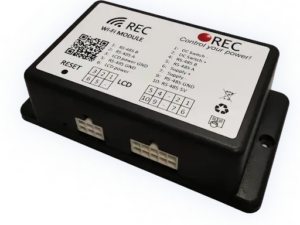

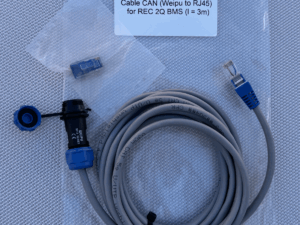

2Q-BMS krever tilhørende kabelsett for å kobles opp. Se REC 2Q ledningssett (celler, CAN, I/O), REC CANbus-kabel MATE-N-LOK til Victron RJ45 og eventuelt REC Wi-Fi-modul for konfigurasjon og overvåkning. Usikker på hvilke deler du trenger? Se fagguiden vår for REC BMS.

Merk: montering og oppsett av BMS i litiumbank skal utføres av kcompetent personell. Feil tilkobling kan skade celler og utstyr.

Usikker på oppsett? Les vår komplette guide til REC BMS – forskjellen på A-BMS og 2Q, koblingsskjema og riktig kabelvalg.
