Fagartikkel · Strøm om bord
En praktisk oppskrift på å bygge et trygt og holdbart litiumbatteri fra Winston WB-LYP-celler – celleantall, kompresjon, BMS, balansering, kortslutningsvern og lading.
Du kobler celler i serie for spenning og i parallell for kapasitet: 4 celler i serie gir 12 V, 8 gir 24 V og 16 gir 48 V. En komplett bank trenger fire ting i tillegg til cellene: kompresjon (monteringsramme), BMS (balansering og beskyttelse), kortslutningsvern (Class T eller Adler EF3) og riktig dimensjonert kabel. Top-balanser cellene før første bruk.
Winston WB-LYP er 3,2 V nominelt per celle. Antall celler i serie bestemmer systemspenningen:
| System | Celler i serie | Nominell spenning | Typisk ladespenning* |
|---|---|---|---|
| 12 V | 4 | 12,8 V | ca. 14,2–14,6 V |
| 24 V | 8 | 25,6 V | ca. 28,4–29,2 V |
| 48 V | 16 | 51,2 V | ca. 56,8–58,4 V |
* Ladespenning = ca. 3,55–3,65 V per celle. Følg laderens LiFePO4-profil og BMS-grensene. Kapasiteten (Ah) øker du ved å koble flere celler/strenger i parallell – f.eks. 8 stk 300 Ah i serie+parallell for en stor 24 V-bank.
Winston WB-LYP cellerSe produkt →

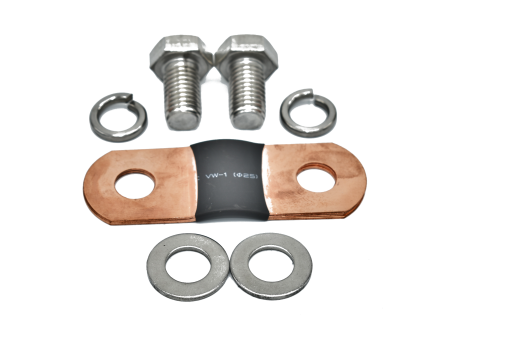

Winston terminallederSe produkt →
Monteringsramme WinstonSe produkt →
REC Active BMS 4SSe produkt →
Adler EF3 EV-sikringSe produkt →
Victron SmartShuntSe produkt →Serie (pluss til minus, celle etter celle) legger spenningene sammen og beholder kapasiteten: 4 × 3,2 V = 12,8 V, samme Ah. Parallell (pluss til pluss, minus til minus) legger kapasitetene sammen og beholder spenningen. Skal du ha en stor bank, parallellkobler du gjerne celler først (for å øke Ah), og setter så gruppene i serie for spenningen.

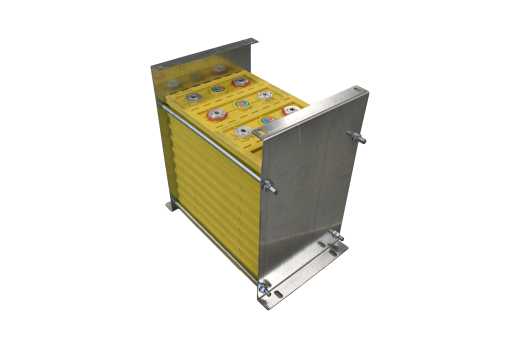

Prismatiske LiFePO4-celler skal monteres under jevn, kontrollert kompresjon. Det holder cellene plane gjennom lade-/utladesyklusene (de «puster»), reduserer slitasje og forlenger levetiden. En monteringsramme med gjengede stenger gir riktig trykk og holder banken samlet i båtens bevegelser. Trekk terminalboltene til anbefalt moment – ikke for hardt.

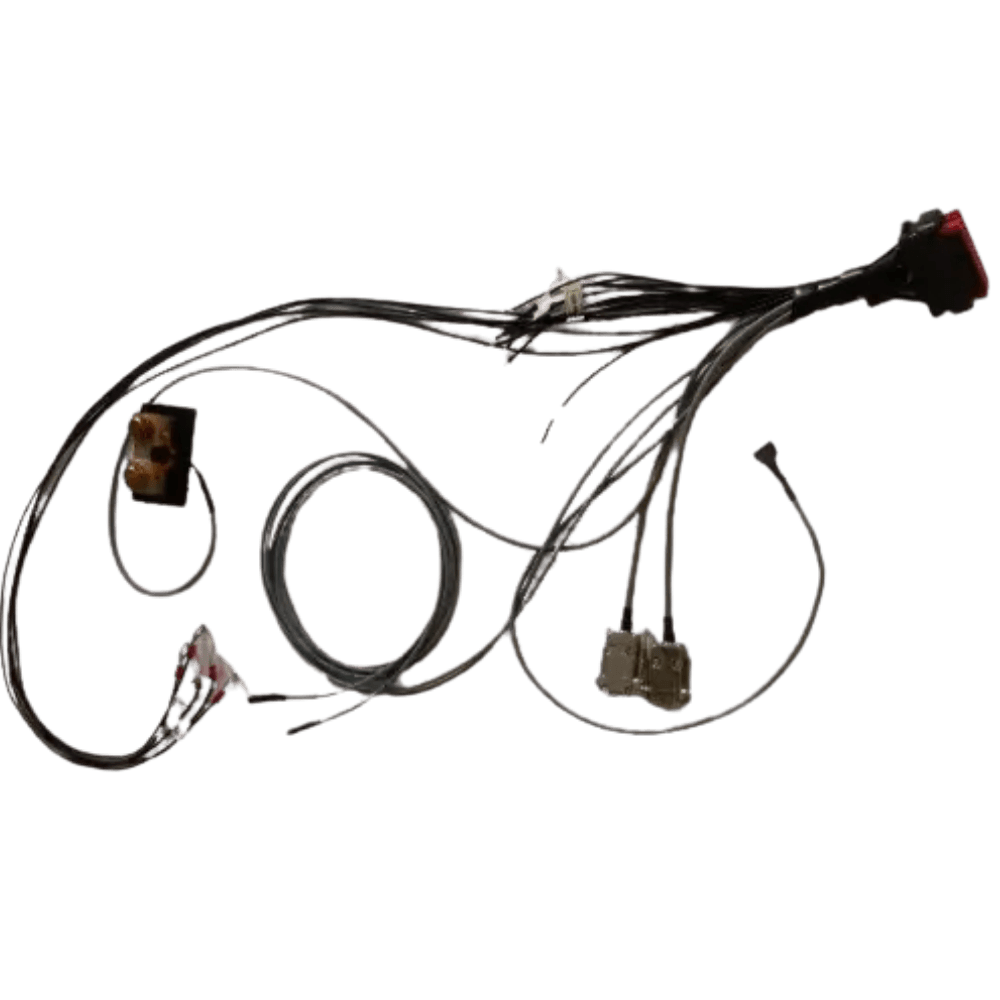

Et litiumbatteri er et system, og BMS-et er hjernen: det balanserer cellene, og kobler ut ved over-/underspenning, overstrøm og for høy/lav temperatur. Uten BMS risikerer du at enkeltceller overlades eller dyputlades. Vi fører REC Active BMS med aktiv balansering for 12 V-banker, med ledningssett, WiFi-modul og programmeringskit.
Top-balansering før første bruk: nye celler er sjelden helt like. Parallellkoble alle cellene og lad dem sakte til ca. 3,6 V til strømmen faller mot null – da står alle på samme nivå. Først da setter du dem i serie. Dette steget alene avgjør ofte hvor godt banken oppfører seg i årevis.
Det finnes to hovedtyper BMS. En FET-basert BMS (som JK, Daly og JBD) leder hele lade- og utladestrømmen gjennom MOSFET-transistorer på selve kretskortet – og det er de samme transistorene som skal slå av når noe går galt. En relé-/kontaktorstyrt BMS som REC Active BMS leder ikke hovedstrømmen gjennom elektronikken: den måler og styrer, og kobler ut via en ekstern kontaktor – eller ved å kommandere laderne til å stoppe.
Problemet med «avalanche breakdown». En MOSFET tåler bare en viss spenning over seg (VDS). De verste belastningene om bord er induktive forbrukere – baug- og hekkpropell (thrustere), ankervinsj og andre store DC-motorer. Når en FET-BMS bryter strømmen brått mens en slik last trekker mye strøm – for eksempel ved overstrøm – tvinger induktansen spenningen kraftig opp (V = L·di/dt). Overstiger spranget transistorens grense, går FET-en i avalanche breakdown: sperresjiktet bryter sammen og må svelge energien selv. Tåler den ikke energien, ryker den – og MOSFET-er svikter nesten alltid kortsluttet (lukket). Da ser BMS-et tilkoblet ut, men kan ikke lenger koble batteriet fra. En kontaktor har ikke dette svakhetspunktet: den er en mekanisk bryter dimensjonert for strømmen, uten et halvledersjikt som kan rase sammen.
Derfor er DVCC så viktig i båt. En båt har ladekilder som ikke tåler å bli brutt brått – særlig dynamoen. Kobler du fra en ladende dynamo momentant, får du et load dump: et spenningssprang som kan ødelegge dioder og elektronikk, og som presser nettopp en FET-BMS mot avalanche. DVCC (Distributed Voltage and Current Control) løser dette ved at BMS-et snakker med Victron-utstyret over CAN-buss og regulerer ladingen ned i forkant: det setter lade- og utladegrenser (CVL/CCL/DCL), deler batteriets tilstand med alle ladekilder og stopper ladingen mykt – før noe må brytes fysisk. REC Active BMS er bygget for dette; en typisk FET-BMS hardkutter i stedet.
En FET-BMS er rimeligere og helt grei i mange enkle 12 V-oppsett. Men i en båt – med dynamo, store vekselrettere og krav til driftssikkerhet – mener vi en kontaktorstyrt, DVCC-kompatibel BMS er den tryggere løsningen. Se også fagguiden vår om litium om bord etter NS-EN ISO 23625, og EVE-batteribank-guiden om du bygger med EVE-celler.
Kilder og fordypning
Dette er ikke bare vår påstand – flere uavhengige fagfolk forklarer det samme:
How to Power Large Inverters w/ a Relay and BMSWill Prowse · YouTubeMarine How To: «Drop-In LiFePO4 – Be an Educated Consumer»Rod Collins (ABYC) om hvorfor FET-BMS er underdimensjonert for båtlaster – en vinsj-innrush kan drepe BMS-et – og hvorfor proff marin LFP bruker 500 A kontaktorer (Tyco EV-200, Blue Sea).REC BMS-økosystem
Aktiv balansering, frakoblingsrelé og tilbehør for en trygg DIY-bank. Sveip for å se mer.
Lad etter en LiFePO4-profil (ca. 3,55–3,65 V/celle, lite eller ingen float). Winstons yttrium-kjemi (LiFeYPO4) tåler lading helt ned til −30 °C, men følg alltid BMS-grensene.
Lader du fra dynamo? Ikke koble litiumbanken rett på en standard dynamo – et litiumbatteri trekker så mye strøm at dynamoen kan overopphetes, og ladingen styres ikke riktig. Bruk en DC-DC-lader eller en ekstern dynamoregulator som er laget for litium, slik at lading og temperatur styres trygt.

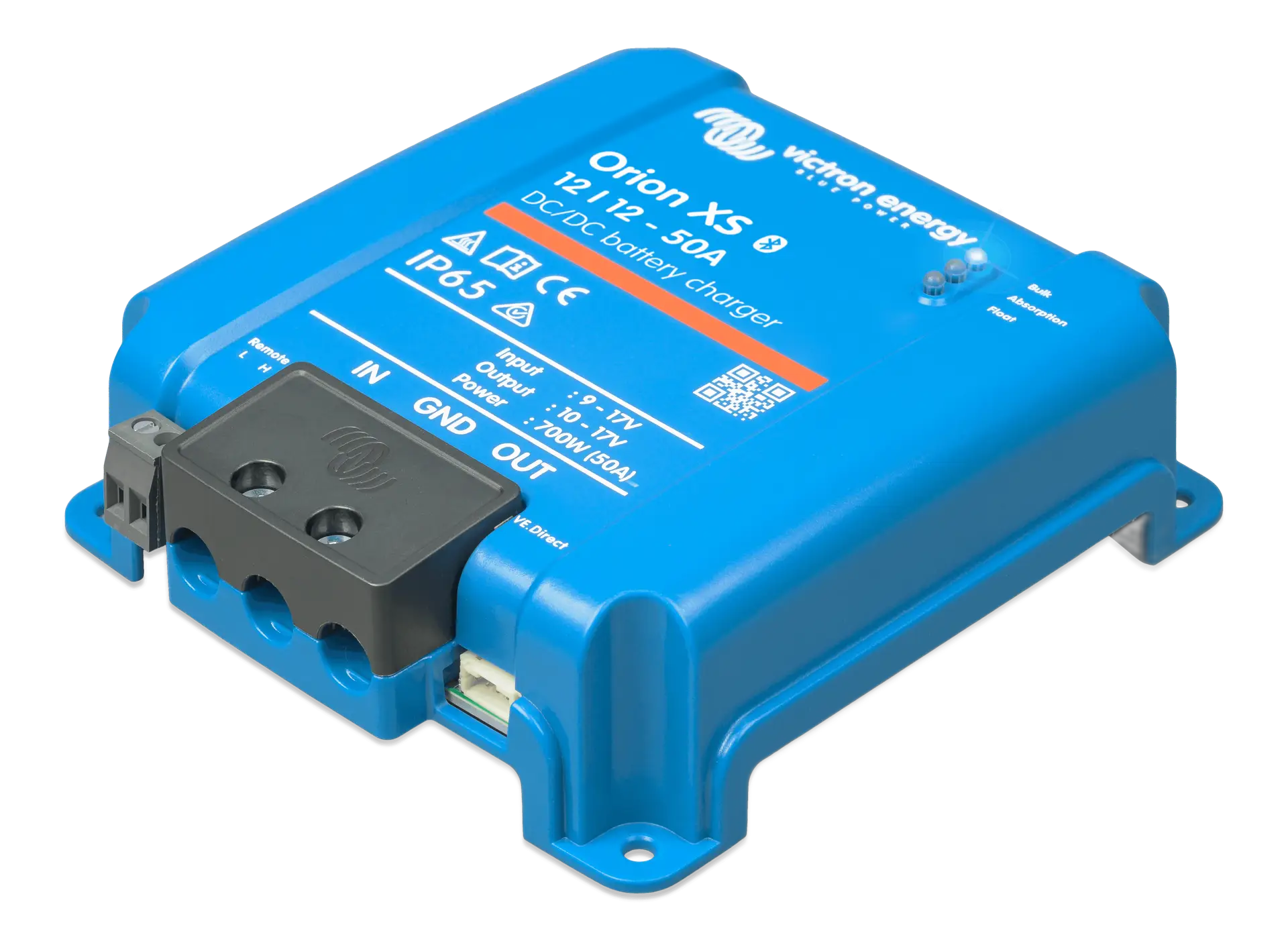

Lading og overvåking

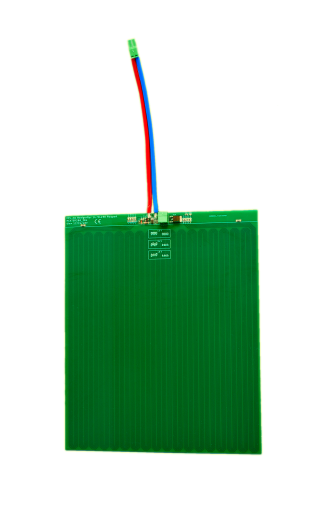

DC-DC-ladere og dynamoregulator for litium, batterimonitor og cellevarmer.
LiFePO4 kan levere enorme kortslutningsstrømmer, så hovedsikringen må ha riktig bryteevne (AIC). Bruk Class T eller Adler EF3 så nær batteripluss som mulig. Dimensjoner kabel og sikring i kabelkalkulatoren.

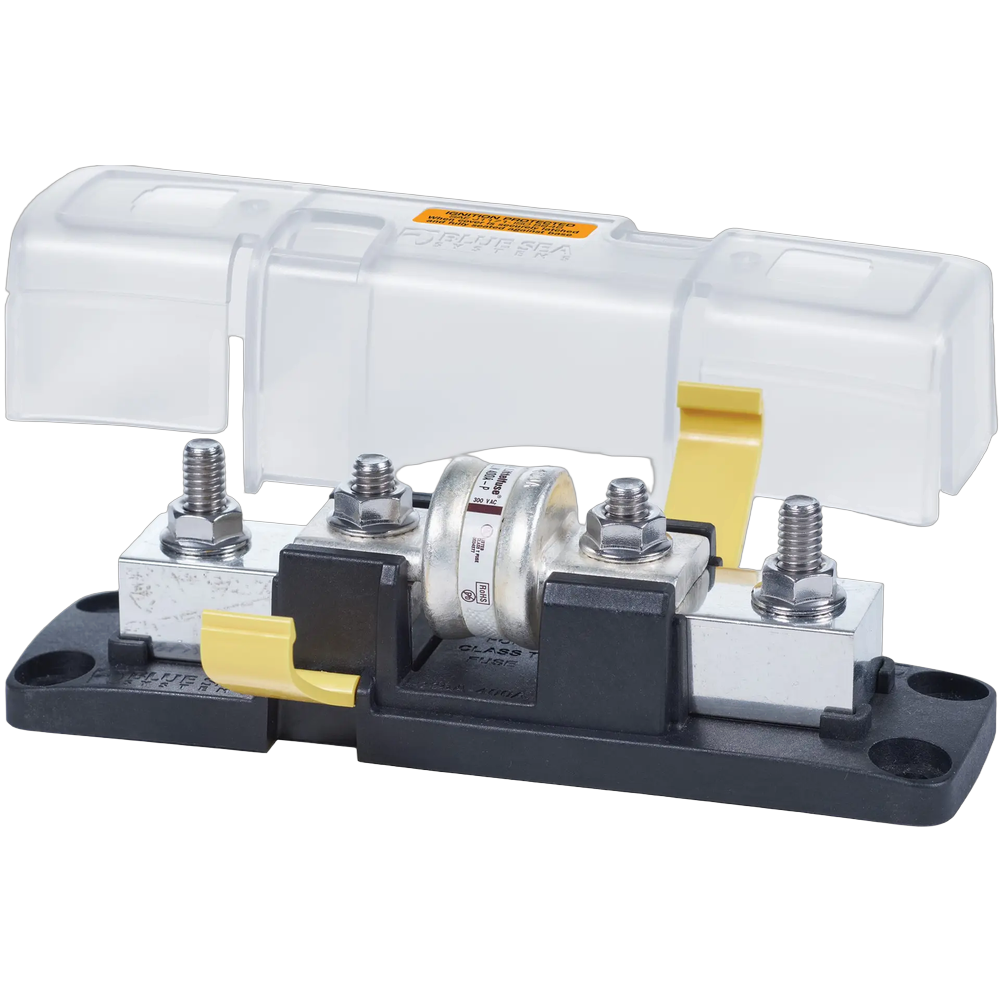

Kortslutningsvern – riktig sikring

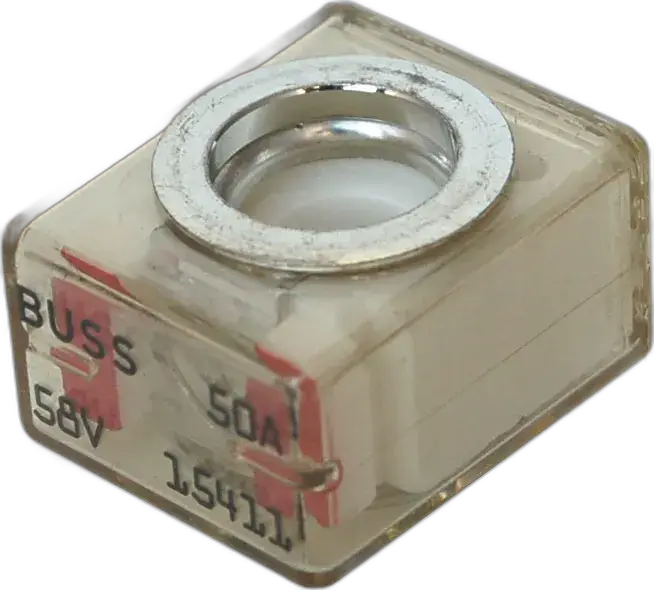

Sikringer med riktig bryteevne (AIC) nær batteripluss – Adler EF3, greenFuse AE5, Class T og MRBF, med holdere.

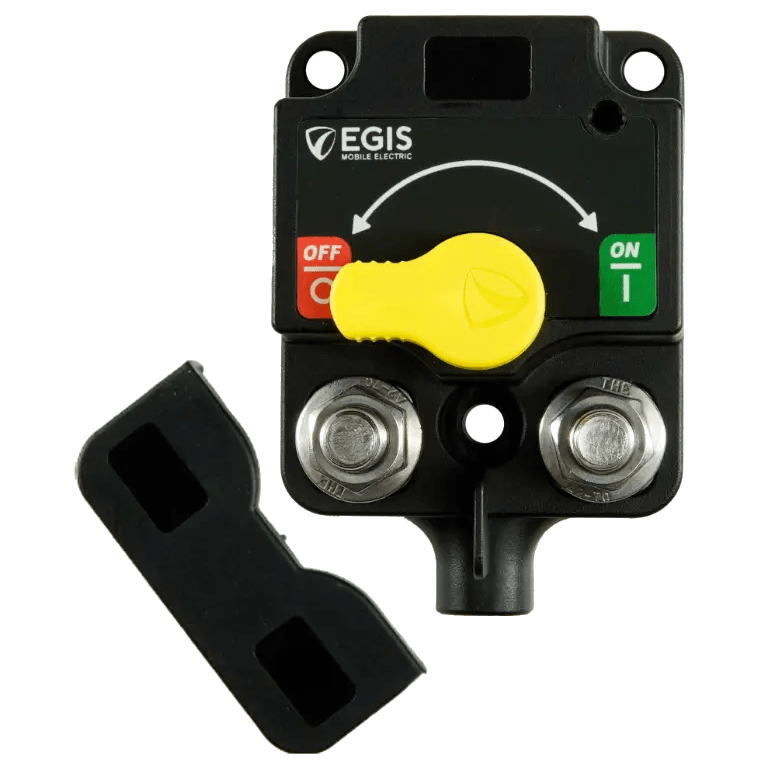

Et kortslutningsvern tar feilstrømmer – men du trenger også en hovedbryter for å koble banken trygt fra ved service, vinteropplag eller nødssituasjon. En mekanisk batteribryter er minimum; for litium er en fjernstyrt bryter eller kontaktor ekstra nyttig fordi den kan utløses fra et nødstopp eller styres av BMS-et. Dette er et annet tema enn sikringen – plasser bryteren på plusslederen, gjerne ved siden av kortslutningsvernet nær batteriet.

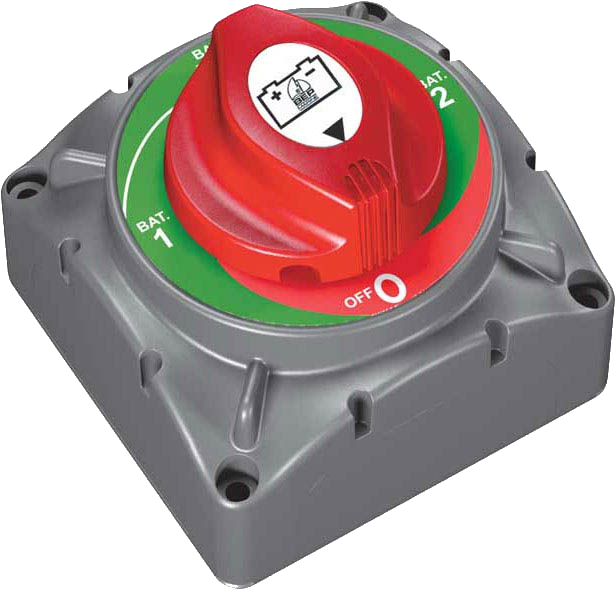

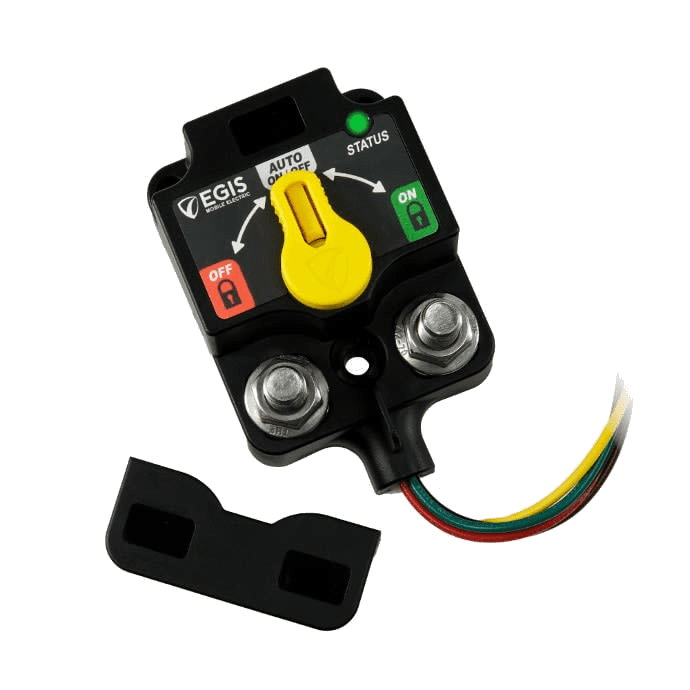

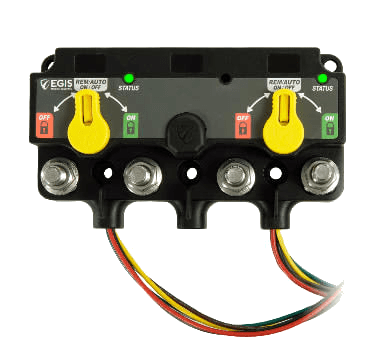

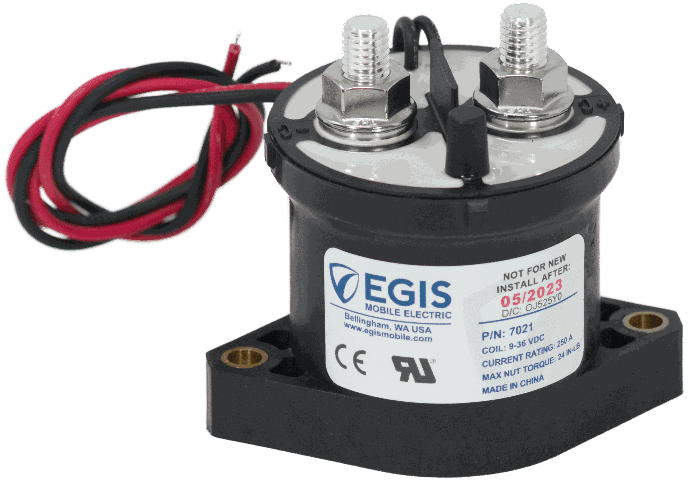

Batteribrytere og frakobling
Manuell hovedbryter, fjernstyrte brytere og kontaktorer for trygg frakobling av banken. Sveip for å se flere.
Kilder: Winston/Thunder Sky celledatablad; alminnelig praksis for LiFePO4-bankbygging (kompresjon, top-balansering, BMS, ladeprofil). Sist oppdatert 27.06.2026.
