Raskt svar
Hver batteribank skal ha sin egen hovedbryter. Det samme gjelder invertere og lader/invertere, og for thruster og vinsj skal hovedbryteren også fungere som nødstopp. Hovedbryteren erstatter ikke sikringen, og en BMS – intern eller ekstern – erstatter ikke hovedbryteren. De færreste båter har dynamoen bak hovedbryteren: pluss fra dynamoen går rett på batteriet og står med spenning noen centimeter fra motorgods som er minus. Sett en merket servicebryter på dynamoen, og hent regulatorens forsyning gjennom samme bryter. Hovedbryteren sitter på uttaket til 12 V-fordelingen; ladere kobles som regel utenom den, direkte på batteriet – unntaket er kombinerte lader/invertere, som får egen hovedbryter. Store invertere trekker en kraftig innkoblingsstrøm mot kondensatorene – bruk pre-charge, eller bygg anlegget slik at du sjelden kobler inn og ut.
- Én hovedbryter per batteribank – start, forbruk, thruster – på uttaket til 12 V-fordelingen. Lader/inverter får egen hovedbryter direkte på batteriet.
- Ladere går utenom hovedbryteren – landstrømlader, DC-DC og solregulator kobles direkte på batteriet, med egen sikring.
- Thruster og vinsj: hovedbryteren skal kunne brukes som nødstopp, lett tilgjengelig der utstyret betjenes.
- Servicebryter på dynamoen, med regulatorens forsyning gjennom samme bryter.
- Sikring på startbatteriet anbefaler vi – men det er ikke et forskriftsmessig krav.
- BMS er ikke hovedbryter. Hovedbryter er ikke sikring. Du trenger alle tre.
Fargene i denne guiden følger sektorlysene: gult er krav i bransjestandardene (ISO 13297 / NS-EN ISO 23625), grønt er vår anbefaling ut fra hva vi ser i maskinrom. Ingenting på denne siden er norsk lov i seg selv.
Bryter, sikring og BMS gjør tre ulike jobber
Hovedbryteren har to oppgaver: gjøre en anleggsdel spenningsløs når noen skal arbeide på den, og ta strømmen raskt når noe går galt – varmgang, røyk, en kabel som skaver mot gods.
Derfor skal den sitte nær batteriet, være lett å komme til og være merket slik at også den som ikke kjenner båten finner den. Kravet ligger i standardene fritidsbåter bygges etter: ISO 13297:2020 for likestrømsanlegg (som i 2020 erstattet ISO 10133) og NS-EN ISO 23625 for litiumbatterier. To ting blir ofte blandet sammen med hovedbryteren, og begge er farlige misforståelser:
| Egenskap | Hovedbryter | Sikring | BMS |
|---|---|---|---|
| Hva den gjør | Bryter strømmen når du vrir på den | Bryter av seg selv ved kortslutning og overstrøm | Beskytter cellene mot over-/underspenning og temperatur |
| Utløses av | Menneske | Strøm over merkeverdi | Cellespenning, temperatur, strøm |
| Gjør anlegget spenningsløst for arbeid | Ja | Nei | Nei – automatikk, kan slutte igjen |
| Beskytter mot kortslutning | Nei | Ja – med riktig bryteevne | Delvis, kun innenfor egne grenser |
| Kan brukes som nødstopp | Ja, hvis lett tilgjengelig | Nei | Nei |
| Erstatter de andre? | Nei | Nei | Nei |
Bryteren gjør ingenting av seg selv ved kortslutning. Kortslutningsvernet er sikringens jobb, og den skal sitte så nær batteripolen som mulig. På litium krever det høy bryteevne – les Class T og første vern for LiFePO4.
En BMS beskytter cellene, enten den sitter inne i batteriet eller er ekstern med egen kontaktor. Den er en automatikk, ikke en betjeningsbryter du kan stole på for å gjøre anlegget spenningsløst. NS-EN ISO 23625 forutsetter en manuell bryter i tillegg – se fagguiden om NS-EN ISO 23625.
Risikoen de fleste overser
Svært få båter har dynamoen bak hovedbryteren. Pluss fra dynamoen går som regel rett på startbatteriet, gjennom en kabel som ikke kan brytes.
Det har én fordel: du får ikke «load dump» – spenningsspissen som oppstår når en dynamo under lading plutselig mister batteriet – bare fordi noen vrir på hovedbryteren mens motoren går. Load dump er et reelt problem bare der dynamoen faktisk ligger bak bryteren.
Ulempen er større. Plusspolen på dynamoen står med batterispenning hele tiden, noen få centimeter fra motorgods som er minus. Skal du skifte reim, jobbe på kjølingen eller trekke en kabel i maskinrommet, ligger et uisolert plusspunkt inntil hendene og verktøyet ditt, med hele startbatteriets kortslutningsstrøm bak. Og løsner kabelen – mutteren ryster seg løs, kabelskoen sprekker – kan den legge seg rett mot gods. Det er en langt mer sannsynlig hendelse enn load dump, og den skjer både under service og under drift.
Vår anbefaling – servicebryter på dynamoen
Sett en egen bryter mellom dynamo og batteri, dimensjonert for dynamoens fulle ladestrøm kontinuerlig. Plasser den i maskinrommet, slik at ingen vrir på den ved et uhell under drift – men lett å finne, lett å komme til og godt merket for den som skal jobbe der. Hent forsyningen til laderegulatoren gjennom samme bryter. Da kan ikke regulatoren magnetisere dynamoen uten at veien til batteriet er sluttet, og du får ikke load dump selv om noen skulle bryte mens motoren går. Med en ekstern regulator som Wakespeed WS500 er dette rett fram – regulatoren har egen forsyningsinngang.
Bransjestandard – plassering av hovedbryteren
Hovedbryteren skal sitte så nær batteriet som praktisk mulig, være lett å komme til uten verktøy og være merket. Den skal tåle anleggets største kontinuerlige strøm med margin, og startstrømmen i tillegg der startbatteriet ligger bak den. I rom der bensin- eller gassdamp kan samle seg, skal den være tennsikker.
Hvilke deler av anlegget skal ha egen hovedbryter?
Én bryter for hele båten er ikke nok så snart anlegget har mer enn ett batteri. Poenget med egne brytere er at du kan gjøre én del spenningsløs og jobbe trygt på den mens resten er i drift – og koble ut en del med feil uten å legge ned alt.
Hovedbryteren sitter stort sett på uttaket fra batteriet til 12 V-fordelingen – sikringspanelet og forbrukerne. Den sitter ikke mellom batteriet og busbaren; der sitter sikringen. Ladere kobles som regel utenom hovedbryteren, direkte på batteriet med egen sikring, slik at batteriet lades i opplag og på landstrøm selv om hovedbryteren står av. Unntaket er kombinerte lader/invertere: de får sin egen hovedbryter direkte på batteriet.
Hver batteribank – krav
Invertere og lader/invertere – krav
Ladere går utenom hovedbryteren – slik vi bygger det
Thruster og vinsj: hovedbryter som nødstopp – strengere
Dynamoen – anbefalt

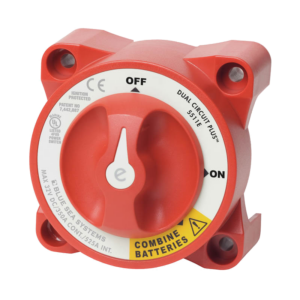

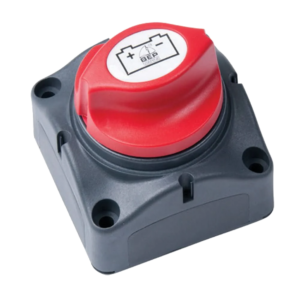

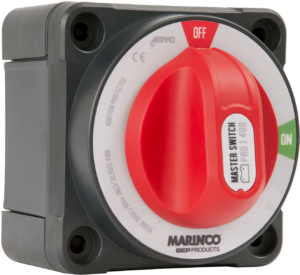

Hovedbrytere vi anbefaler
Priser og lagerstatus hentes live fra nettbutikken. Utsolgte varer skjules automatisk.

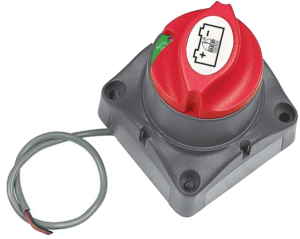

Fjernstyrt og nødstopp
Ladere og lader/inverter
Ladere kobles direkte på batteriet med egen sikring. Lader/inverteren får egen hovedbryter.
Flere batterier på samme busbar
Kobler du flere batterier eller batterigrupper inn på en felles busbar, bør hvert batteri – eller hver gruppe – ha sin egen hovedbryter. Grunnene er de samme som over, pluss én til: du reduserer den mulige kortslutningsstrømmen i den delen du jobber på. Med tre banker bak deg må alt vern og all kabel tåle summen av dem; med én innkoblet bank er både kortslutningsstrømmen og lysbuen ved en feil vesentlig mindre.
Merk forskjellen: bryteren per batteri er for å kunne isolere kilden. Hovedbryteren som styrer båten sitter fortsatt på uttaket fra busbaren til 12 V-fordelingen. Hvert batteri skal også ha sin egen sikring inn på busbaren. Med bare én felles sikring er kabelen fra batteri 1 ubeskyttet mot kortslutningsstrømmen fra batteri 2, og omvendt. Les mer i Class T-guiden.
- Hovedbryter per batteri eller per gruppe – så du kan jobbe på spenningsløse anleggsdeler.
- En bank med feil kan kobles ut uten at resten legges ned.
- Kortslutningsstrømmen i delen du jobber på begrenses til én bank.
- Sikring per batteri inn på busbaren – én felles sikring beskytter ikke kabelen mellom batteriene.
Sikring på startbatteriet – anbefalt, ikke påbudt
Forbruksbanken skal ha sikring. Startbatteriet er annerledes: sikring på startkretsen er ikke et forskriftsmessig krav, og mange båter går uten. Vi anbefaler den likevel – kabelen fra startbatteriet til startmotor og dynamo er den kraftigste i båten, og uten vern er det bare isolasjonen som står mellom en skadet kabel og en brann.
Vår anbefaling – MRBF rett på startbatteriets plusspol
En riktig dimensjonert sikring ryker ikke ved motorstart. Startstrømmen er høy, men kortvarig, og en sikring er laget for å tåle nettopp slike støt – en MRBF på startbatteriet tåler fint en normal oppstart. Den monteres rett på polen, uten ubeskyttet kabelstubb, og er gnistsikker sammen med holderen sin. Vær ærlig om baksiden: du innfører en mulig feilkilde som kan hindre en enkel motorstart. Dimensjoner derfor etter kabelen og motorens faktiske startstrøm, ikke etter laveste verdi du finner, og ha en reservesikring om bord.
Hvorfor ryker den ikke ved start? I²t
En sikring løser ikke ut på øyeblikksverdien, men på energien som går gjennom den over tid – I²t, strømmen i annen ganger tiden. Startmotoren trekker mange hundre ampere, men bare i et par sekunder, og det ligger godt innenfor smeltekarakteristikken til en MRBF dimensjonert etter kabelen. En kortslutning derimot gir tusenvis av ampere kontinuerlig, og da går den på millisekunder. Det er derfor sikringen skal velges etter kabelens strømtåleevne, ikke etter startmotorens toppverdi. Bryteevne og valg av sikringstype er forklart i Class T-guiden, og sikringsvelgeren i kabelkalkulatoren foreslår type og størrelse.
Bransjestandard – forbruksbanken skal alltid ha sikring
Hver ujordet leder ut fra en batteribank skal ha overstrømsvern så nær batteriet som mulig. Det gjelder også hvert batteri som mater inn på en busbar, og hver ladekilde. Bryteevnen skal passe banken: MRBF holder til bly og AGM, store litiumbanker krever Class T.
Det som sliter ut bryteren
Store invertere og lader/invertere har store kondensatorbanker på DC-inngangen. Når du legger inn spenning, lades disse opp på et øyeblikk – en innkoblingsstrøm som langt overstiger driftsstrømmen.
Er hovedbryteren for liten, kan kontaktene sveise seg sammen, og da står bryteren på uansett hva du vrir den til. Er den riktig dimensjonert, tåler den støtet – men hver innkobling koster levetid.
Det finnes to løsninger. Den ene er en pre-charge-krets som lader kondensatorene gjennom en motstand før hovedkontakten sluttes. Den andre er å bygge anlegget slik at inn- og utkoblinger holdes til et minimum: hovedbryteren står på, og daglig av/på gjøres med inverterens egen bryter eller fjernpanel, ikke med hovedstrømmen.
Samme fysikk gjelder når du bryter. Likestrøm har ingen nullgjennomgang som slukker lysbuen slik vekselstrøm har. I et anlegg bygget for høye strømtrekk kan lysbuen ved brudd under last være kraftig nok til både å ødelegge kontaktpunktene og korte levetiden på en bryter som ellers er riktig dimensjonert. Bryt derfor ikke under stor last med vilje, og velg brytere med margin – ikke etter pris.
Regnestykket er VA / (V × virkningsgrad) med 25 % margin, rundet opp til vanlige bryterstørrelser. Innkoblingsstrømmen kommer i tillegg – bruk pre-charge over ca. 2 kVA. Kabeltverrsnitt finner du i kabelkalkulatoren.
Slik løser Lynx-systemet det
Lynx-systemet ivaretar de fleste kravene i ett bygg. Lynx Smart BMS NG er en ekstern BMS med kontaktor på hovedstrømbanen og innebygd pre-charge-krets, som lader kapasitive laster som invertere og lader/invertere før kontaktoren slutter (Victron-manualen). Lynx Class T Power In gir hvert batteri sin egen Class T-sikring inn på busbaren, og Lynx Distributor fordeler ut med sikring per kurs.
Den manuelle hovedbryteren per bank og servicebryteren på dynamoen. De legger du til – kontaktoren i BMS-en er en automatikk, ikke en betjeningsbryter. Skal du planlegge et slikt anlegg, bruk Victron-planleggeren eller send oss en skisse.
De seks vanligste feilene
Vanlige spørsmål
Guider som bygger videre på denne
Kilder: ISO 13297:2020 Small craft – Electrical systems – Alternating and direct current installations (erstatter ISO 10133:2012, trukket 2020) · ISO 23625:2025 Small craft – Lithium-ion batteries · Victron Energy: Lynx Smart BMS NG manual. Standardene er bransjens byggekrav for CE-merkede fritidsbåter; de er ikke norsk lov i seg selv. Informasjonen er veiledende – send oss bilde av anlegget om du er i tvil.
