Victron Shunt & Reservedeler | 500A til 6000A | PCB Kretskort

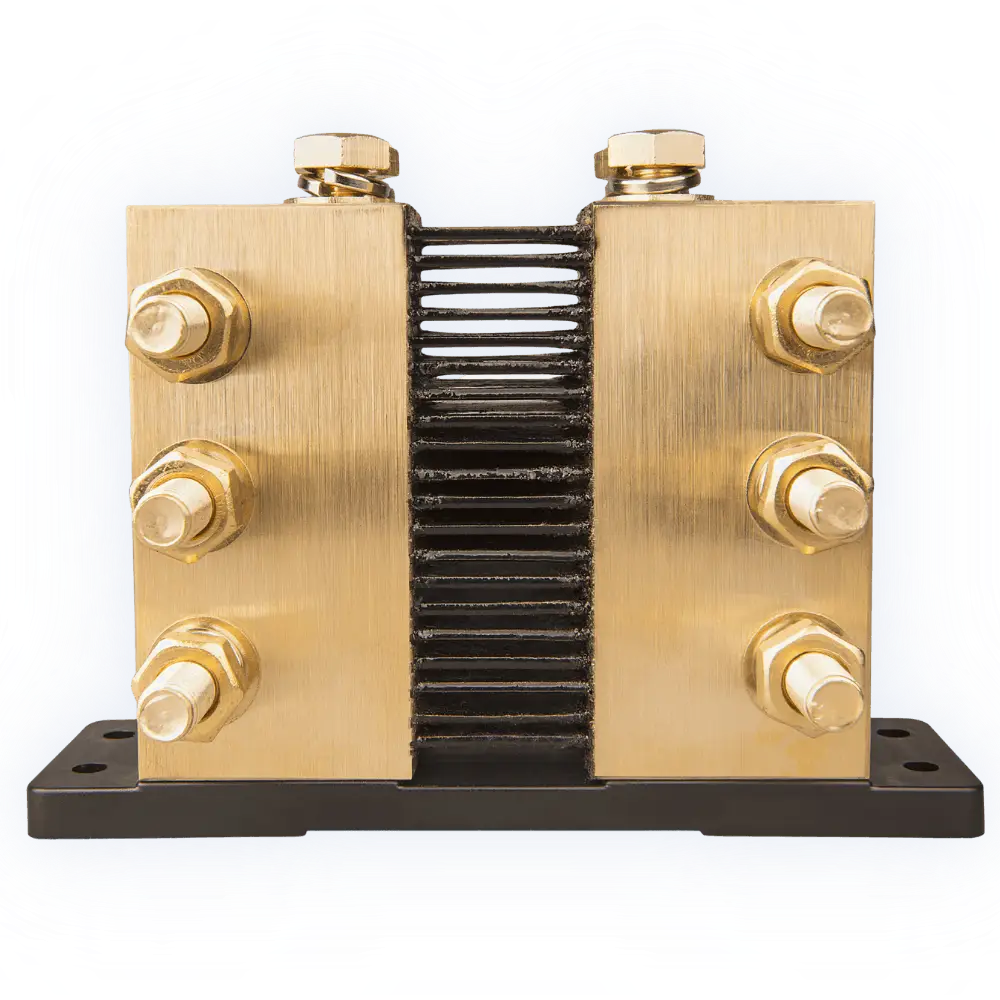

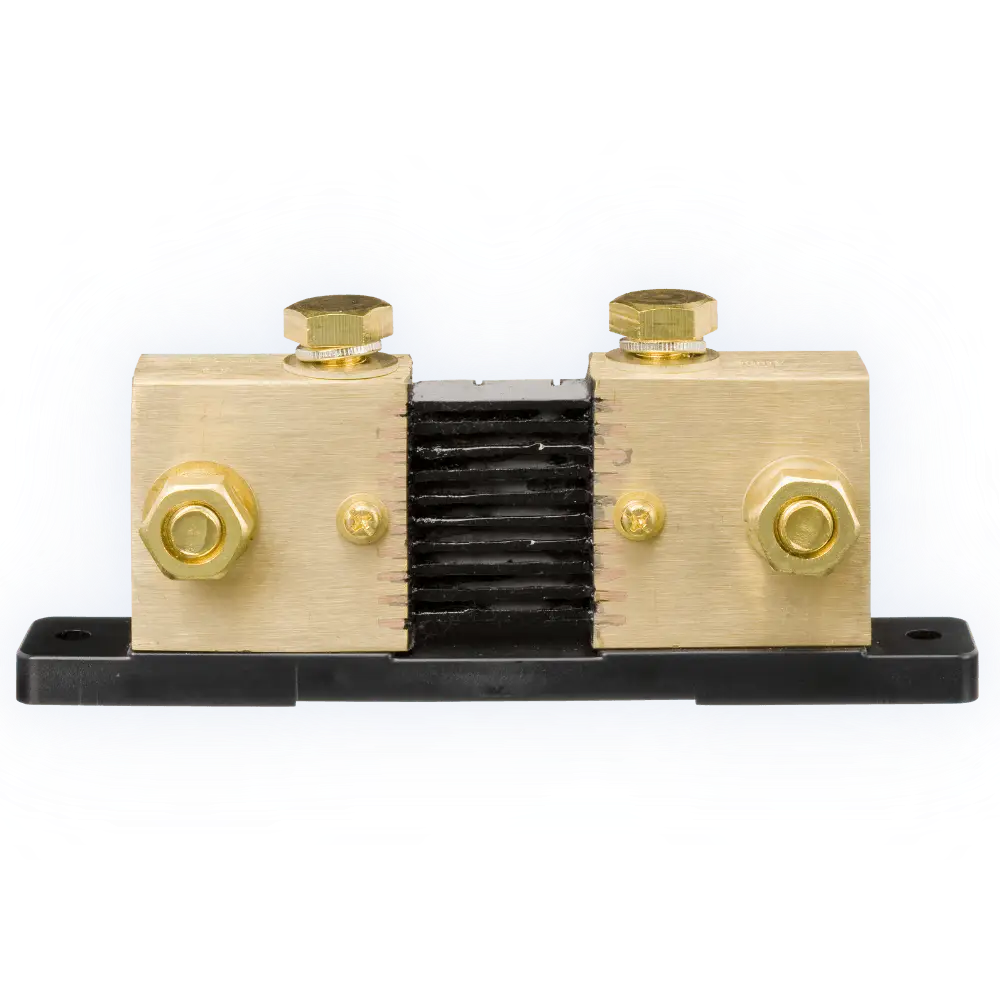

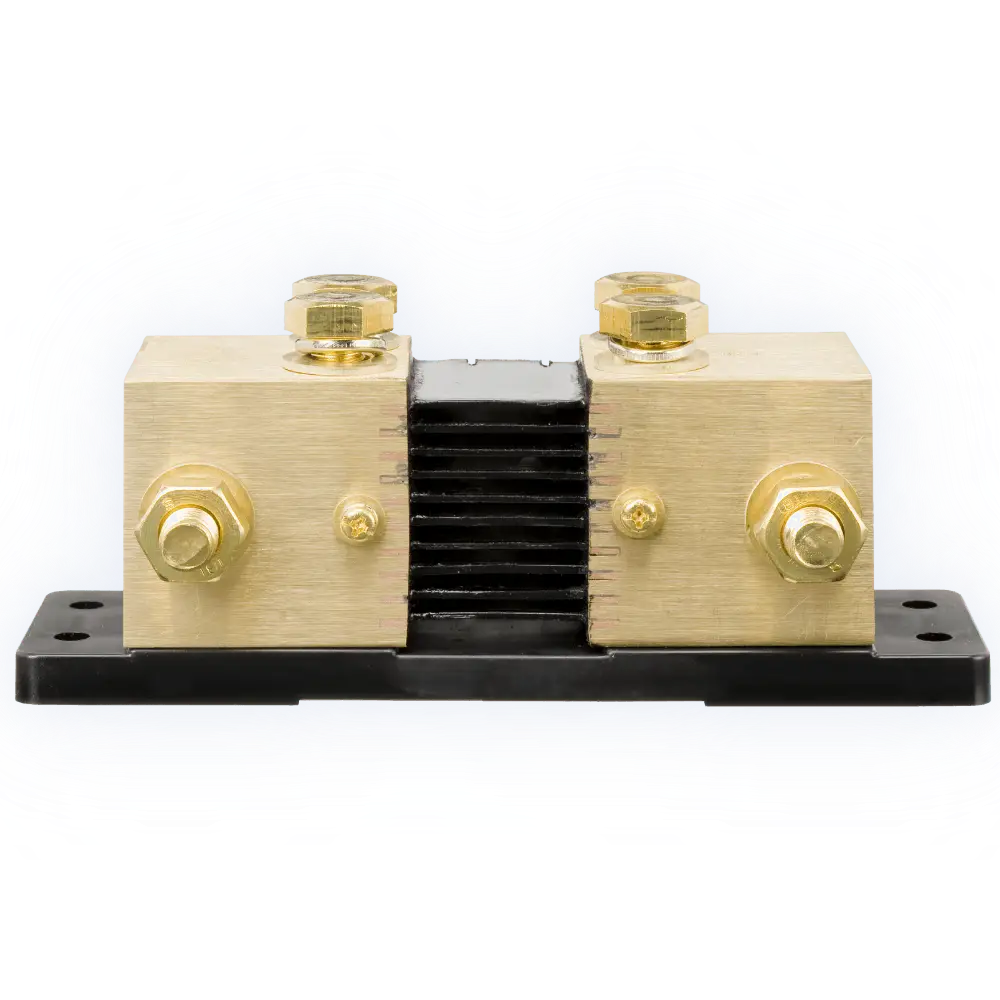

Denne shunten er den samme mekaniske basen som følger med de populære BMV-seriene og SmartShunt 500A

– leveres her som en ren målemotstand (shunt) uten kretskort eller elektronikk, og i ulike størrelser.

En Victron Shunt er en essensiell komponent for nøyaktig batteriovervåking i maritime anlegg og off-grid systemer.

Husk at disse komponentene kommer med M10 bolter. Vi har kabelskoene som passer, og kan presse ferdige kabler på ønskede mål.

Vi bruker offshore-sertifisert og kalibrert presstang fra Cembre, med 13kN elektrohydraulisk hex-krymp system.
Dersom ønskelig, kan sertifikat for hvert enkelt press vedlegges.

Tilgjengelige alternativer

Slik velger du riktig komponent

• Skal du bygge nytt anlegg (REC BMS/Wakespeed/Analogt)? Velg en shunt med ønsket maks kapasitet (500A – 6000A). Husk at shunten bør dimensjoneres etter din maksimale kontinuerlige strømbelastning.

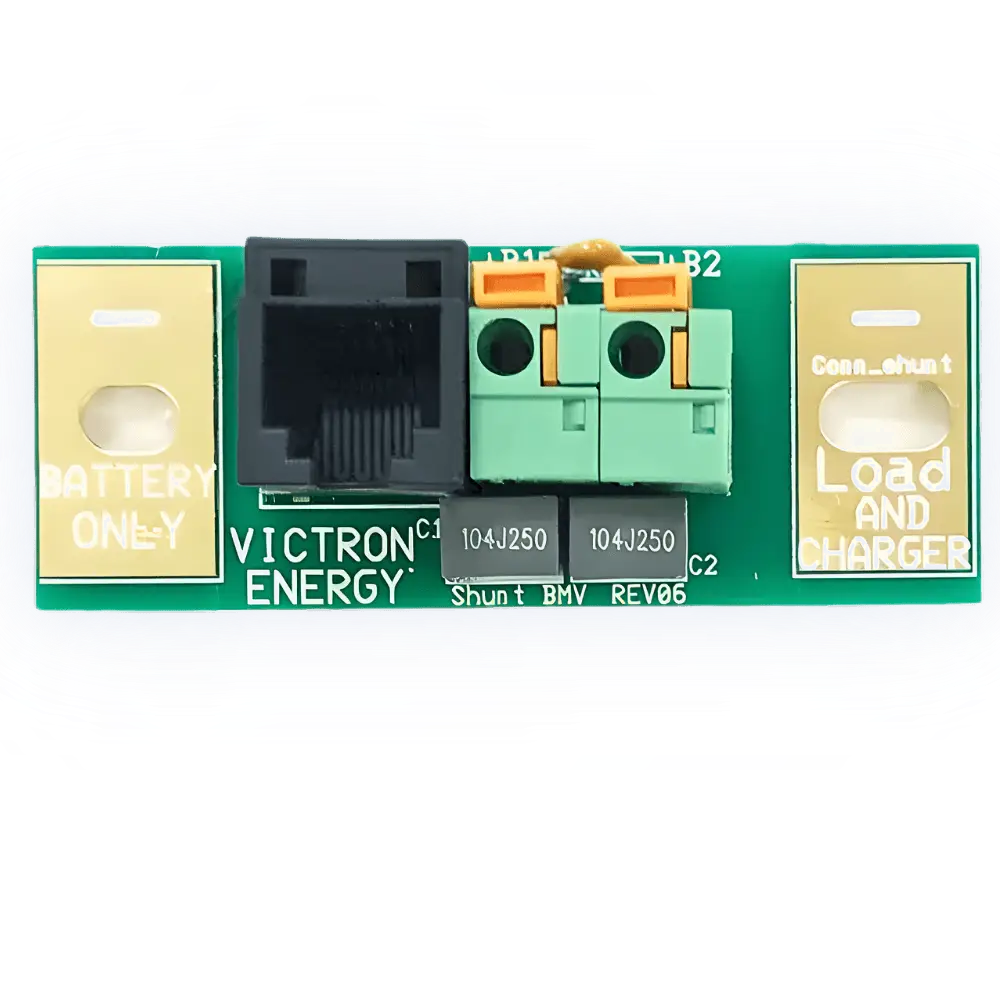

• Har din eksisterende SmartShunt sluttet å virke? Velg «PCB Kretskort (SPR00053)». Dette er selve hjernen med Bluetooth og VE.Direct som enkelt monteres på din eksisterende 500A shunt.

• Skal du oppgradere en SmartShunt til mer enn 500A? Du kan bruke ditt eksisterende kretskort og montere det på en av de større shuntene (1000A – 6000A) for å øke kapasiteten på systemet ditt.

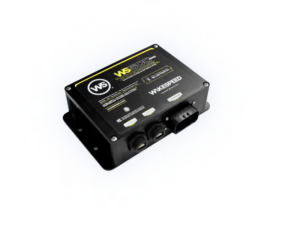

• Målemotstandene er industri-standard 50mV. Dette gjør dem universelt kompatible. Enten du bygger en batteribank med produkter fra vår nettbutikke, som en REC Active BMS eller trenger nøyaktig måling for en Wakespeed WS500 ekstern regulator, eller du holder på med egne prosjekter – gir disse shuntene den presisjonen du trenger.

• For Reparasjon: Vi mener det skal være mulig å reparere fremfor å kaste. Hvis din SmartShunt har fått en elektronisk feil, er utskifting av SPR00053 PCB en rimelig og miljøvennlig løsning som får systemet ditt på nett igjen på få minutter.

FAQ – Ofte stilte spørsmål

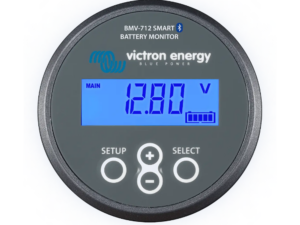

• Hva er forskjellen på en mekanisk shunt og en SmartShunt? En mekanisk shunt (som de i størrelsene 500A–6000A) er kun selve målemotstanden i metall. Den har ingen elektronikk. En SmartShunt er en kombinasjon av en slik mekanisk shunt og et elektronisk kretskort (PCB) og en batterimonitor som f.eks. BMV-712

• Kan jeg bruke disse shuntene med REC BMS eller Wakespeed WS500? Ja, absolutt. Disse shuntene følger industri-standarden på 50mV spenningsfall. Både REC BMS og Wakespeed er designet for å lese signaler fra 50mV-shunter, noe som gjør disse til det perfekte valget for slike installasjoner.

• Når bør jeg velge 1000A eller 2000A i stedet for standard 500A? Du bør velge en shunt som er dimensjonert over din maksimale kortvarige belastning. Hvis du har en stor inverter (f.eks. 3000W eller mer) kombinert med andre tunge forbrukere som baugpropell eller vinsj på samme krets, bør du vurdere 1000A for å sikre nøyaktighet og unngå varmegang.

• Passer SPR00053 PCB til alle Victron-shunter? Dette kretskortet er originalt designet for 500A-basen. Det kan teknisk sett monteres på de større shuntene (1000A–6000A), men vær oppmerksom på at du da må re-konfigurere innstillingene i VictronConnect-appen for å reflektere den nye shunt-kapasiteten, slik at målingene blir korrekte.

• Hvordan vet jeg om det er kretskortet (PCB) som er defekt på min SmartShunt? Hvis du har spenning inn på enheten, men ikke lenger får avlesning på displayet, eller hvis VE.Direct-porten ikke sender data til din Cerbo GX, er det mest sannsynlig kretskortet som er skadet. Ved å bytte kun PCB-en (SPR00053) slipper du å koble fra de store batterikablene på selve shunten.

• Hvilken side skal shunten monteres på? En shunt skal alltid monteres på minussiden av batteribanken. All strøm som går ut og inn av batteriet må passere gjennom shunten for at batterimonitoren skal kunne beregne korrekt ladetilstand (SoC).

• Trenger jeg spesielle kabler for å koble til shunten? For selve strømtilkoblingen trenger du batterikabler med solide kabelsko (M10-størrelse for disse shuntene). For måling av spenning til f.eks. en BMS eller SmartShunt-elektronikk, følger det ofte med tynne ledninger med sikringsholder som kobles til batteriets plusspol. Husk sikring!
