Krysspolarisert 4×4 MIMO-antenne for 4G og 5G (617–6000 MHz, 6 dBi) med Wi-Fi og GNSS, samlet med en sokkel i aluminium der du monterer din egen 5G-ruter. Korte interne kabler, IP69K. Ruter følger ikke med.
Utsolgt, men kan bestilles
Fri frakt til hentested
Denne varen alene er over grensen på kr 2000,00. Hjemlevering kan velges mot tillegg. Frakt og levering

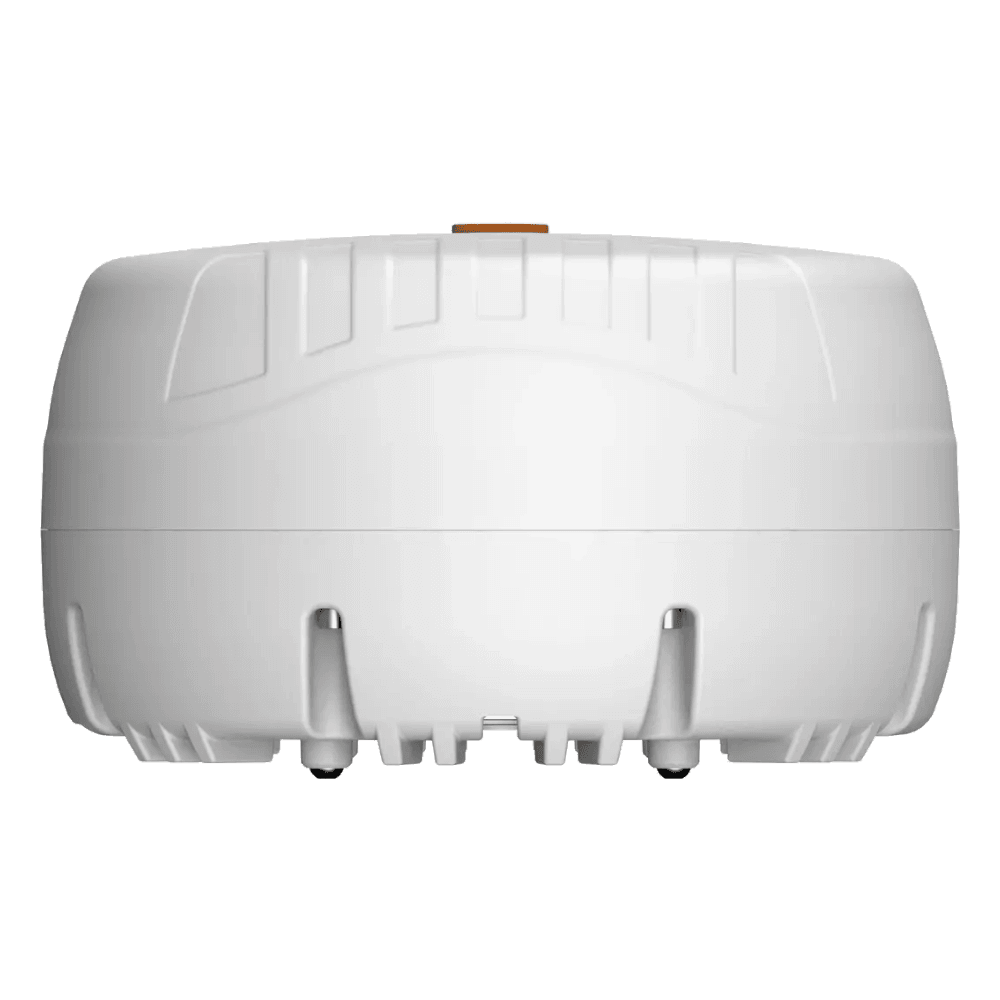

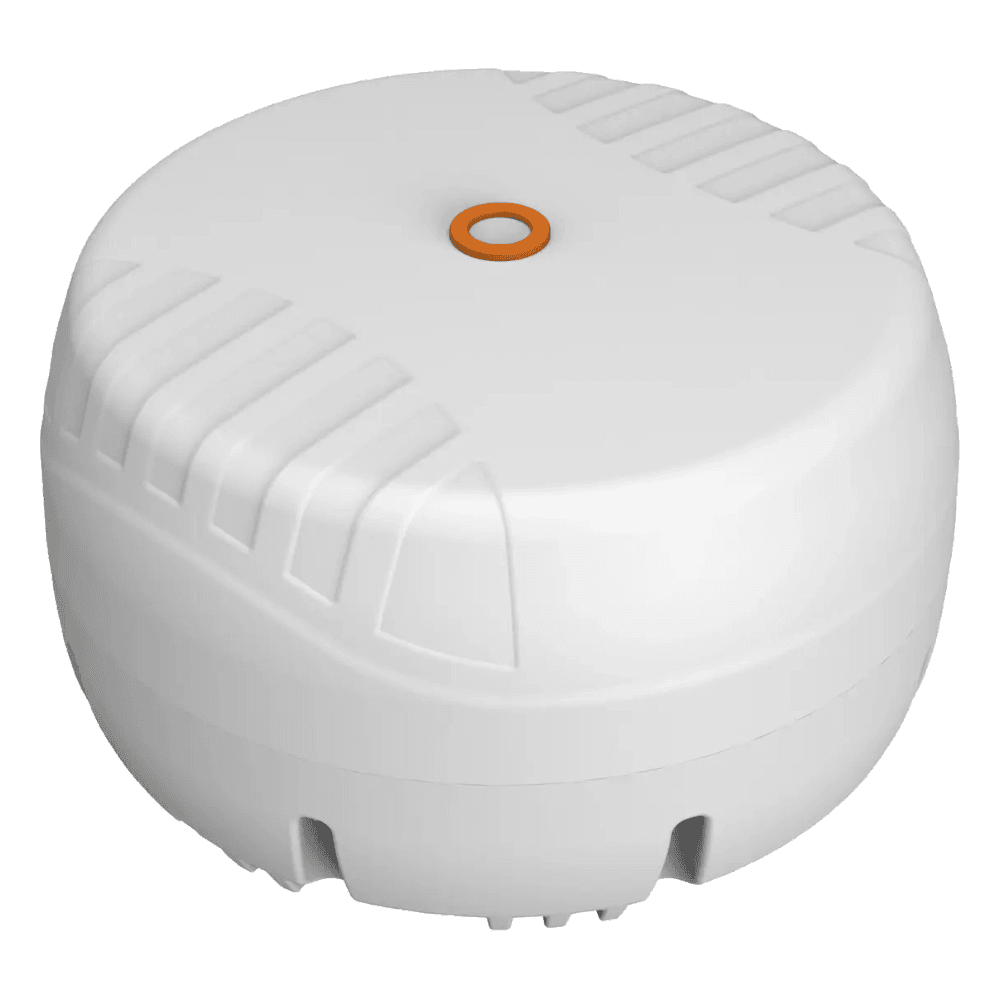

SWIRL-4-CPE er en kompakt antennekapsel med plass til ruteren inni. Fire krysspolariserte mobilantenner for 4G og 5G, Wi-Fi-antenner og en GNSS-antenne sitter i samme radom. Under sitter en sokkel i støpt aluminium der du monterer din egen 5G-ruter. Dermed blir antennekablene bare 0,65 m, og ned i fartøyet trenger du bare nettverk og strøm.
Løsningen passer for arbeidsbåter, losbåter, slepebåter og andre fartøy der lange koaksialkabler fra mast til styrhus ellers ville spist opp signalet. Den gir ikke dekning der det ikke finnes nett, men den fjerner det største tapet i et typisk anlegg om bord.
Mobildelen dekker 617–6000 MHz med toppforsterkning på 6 dBi og 4×4 MIMO. Antennene er krysspolariserte, altså i to polariseringsretninger. Det gir ruteren mer ulike signalveier når fartøyet beveger seg og signalet reflekteres. Wi-Fi-antennene støtter standarder fram til Wi-Fi 7, og GNSS-antennen gir ruteren posisjon.
Kapselen har IP69K, er beskyttet mot UV og saltvann og har en innebygd kjøleflate for ruteren. Den er E-merket og tåler -40 til +80 °C. Ferdig montert måler enheten Ø382 x 224 mm.
Yrkesfartøy og større båter som vil ha 5G med 4×4 MIMO uten lange antennekabler, og som har eller vil kjøpe en kompakt 5G-ruter. Trenger du flere modemer eller lastbalansering, er SWIRL-8-CPE med åtte mobilporter alternativet. Vi hjelper gjerne med å velge ruter og planlegge installasjonen.
Kontroller ruterens mål mot sokkelen før bestilling: 231 x 193 x 50 mm eller 293,5 x 148,5 x 50 mm. Antennene er koblet med SMA-han og RP-SMA-han på korte RTK-031-kabler. De passer direkte på rutere med SMA-hun for mobil og GNSS og RP-SMA-hun for Wi-Fi, som er vanlig på Teltonika. Se 4G-rutere.
Plasser enheten høyt og fritt, unna radar og andre sendere. Ethernet- og strømkabelen ned i fartøyet bør være av marin kvalitet og godt tettet ved gjennomføringen. Les Poyntings installasjonsveiledning før montering. Mer om systemet finner du under mobilt bredbånd og antenner.
| Egenskap | Verdi |
|---|---|
| Mobil frekvens | 617–6000 MHz |
| Forsterkning, topp | 6 dBi |
| Mobil MIMO / porter | 4×4 / 4 |
| Wi-Fi-porter | 2 (produktsidens spesifikasjon) |
| Wi-Fi-standarder | Wi-Fi 3 til Wi-Fi 7 |
| GNSS-porter | 1 |
| Polarisasjon | Krysspolarisert (X-pol) |
| Kontakter | SMA-han og RP-SMA-han |
| Interne kabler | RTK-031, 0,65 m |
| Ruterplass | 231 x 193 x 50 mm eller 293,5 x 148,5 x 50 mm |
| Mål montert | Ø382 x 224 mm |
| Kapsling | IP69K, UV- og saltvannsbeskyttet |
| Godkjenning | E-merke E1*10R06/03*10530*00 |
| Driftstemperatur | -40 til +80 °C |
| Montering | Flatemontering eller magnet |
| Pakket | 12,0 kg i 2 kolli à 450 x 450 x 180 mm |
| Delenummer | A-SWIRL-0004-V1-02 |
| Opprinnelsesland | Kina |
Customer Premises Equipment, altså at antenne og ruter er bygget sammen til én enhet. SWIRL-4-CPE er antennedelen pluss en sokkel i støpt aluminium (SWIRL-BASE) der du monterer din egen 5G-ruter. Ruteren følger ikke med.
Poynting oppgir to ruterformater: 231 x 193 x 50 mm eller 293,5 x 148,5 x 50 mm. Mål ruteren med kontakter og kabler før du bestiller. Ruteren må også ha SMA-kontakter for mobil og GNSS og RP-SMA for Wi-Fi, eller du må bruke adaptere.
Fysisk må målene sjekkes, men RUT200 har to mobilporter og bruker bare halvparten av de fire mobilantennene. Antennen er laget for 4×4-rutere med fire mobilporter, som RUTX50.
Nei, det er hele poenget. Antennene kobles til ruteren med korte interne kabler på 0,65 m. Fra enheten og ned i fartøyet går bare nettverk og strøm. Hvordan disse føres inn, står i Poyntings installasjonsveiledning.
At antennene står i to ulike polariseringsretninger. Når fartøyet krenger, eller signalet reflekteres fra sjø og land, endres polariseringen på signalet. Med antenner i to retninger får ruteren mer ulike signalveier å jobbe med enn med bare vertikale antenner.
Poynting oppgir flatemontering og magnetmontering, og antennen er E-merket for kjøretøy (E1*10R06/03*10530*00). På fartøy anbefaler vi fast montering.
SWIRL-4-CPE er antenne og ruterkapsel i én enhet. Fire krysspolariserte mobilantenner, Wi-Fi og GNSS sitter rett over ruteren, så det lange kabeltapet forsvinner. Den passer for fartøy som vil ha 4×4 5G med kort installasjon. Sjekk at ruteren får plass og har riktige kontakter.
