Isolertransformator for landstrøm til fritidsbåt

Noratel Skilletransformator LS-LI

LS16LI-230

230/230VAC – 3600VA

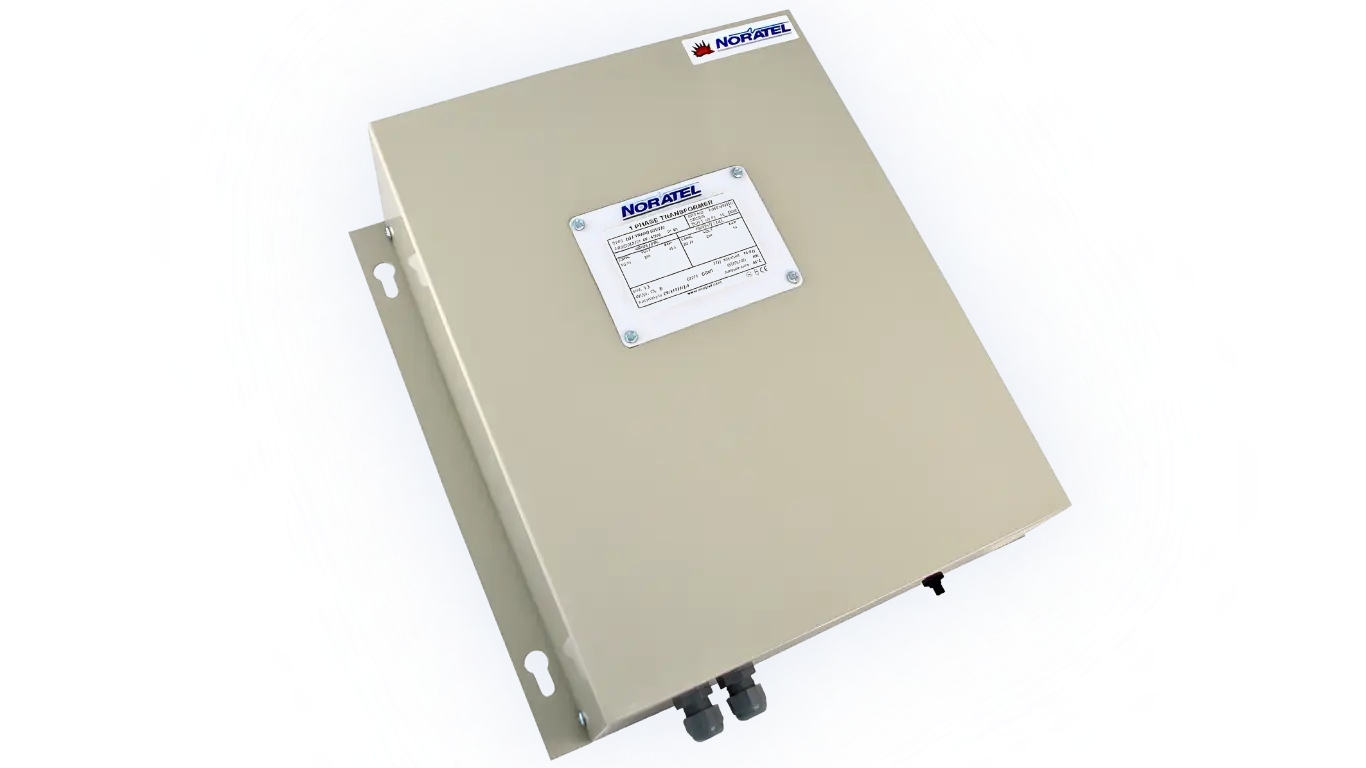

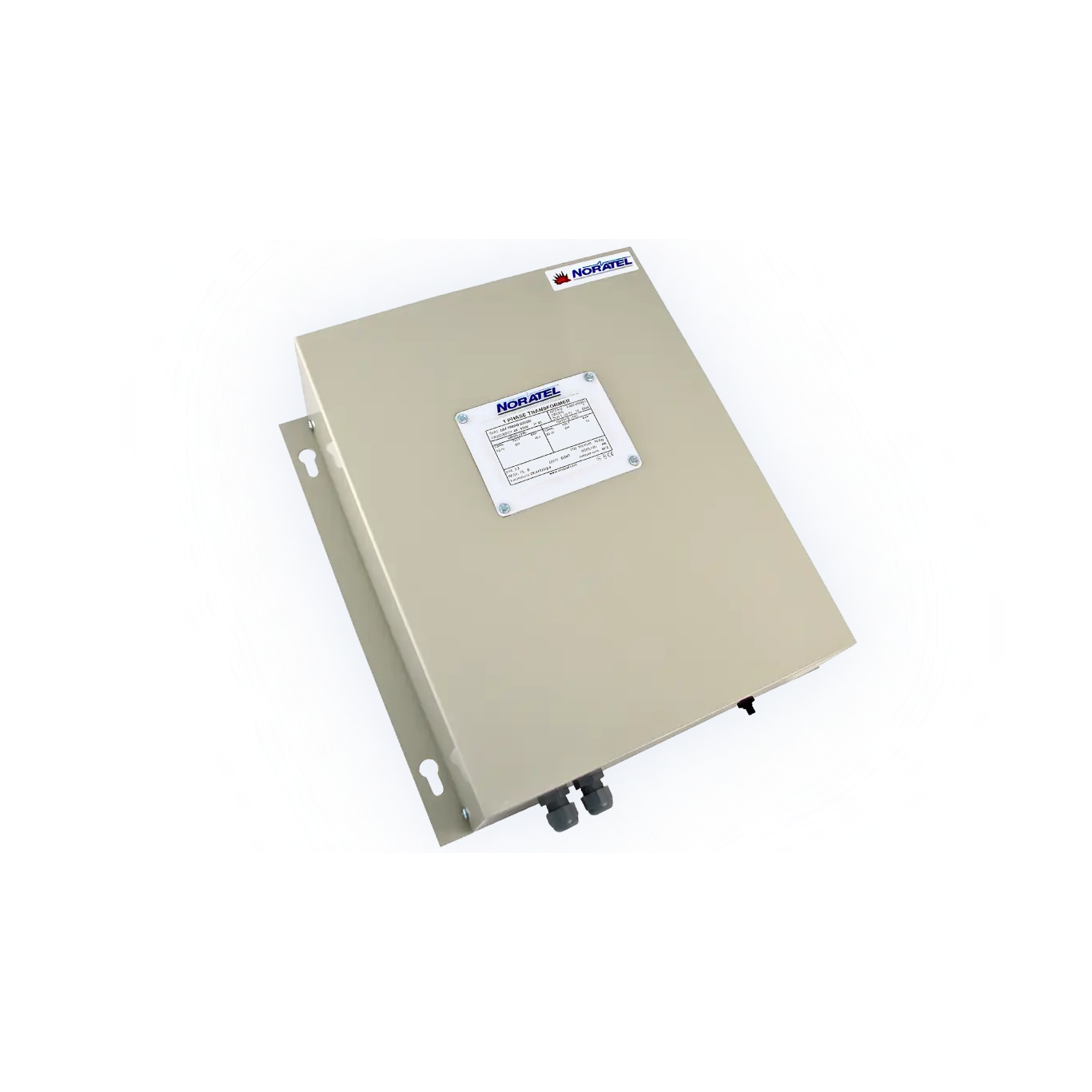

Noratel LS-LI isolertransformator – isolert og sikker landstrøm til fritidsbåt

Å koble til landstrøm om bord er praktisk og komfortabelt – men uten riktig isolasjon kan risikoen for elektriske feil og korrosjon øke. Med Noratel LS-LI isolertransformator får du en løsning som tilrettelegger for trygg 230 V-drift, med full isolasjon mellom land og båt, redusert fare for galvanisk tæring og optimal sikkerhet.

En isolertransformator kalles også ofte for en skilletransformator, skilletrafo, landstrømtrafo eller landstrømtranformator. Kjært barn har mange navn.

Hva er Noratel LS-LI?

• En isolertransformator konstruert spesielt for fritidsbåter, som skaper et elektrisk skille mellom landets nett og båtens interne system.

• Ringkjernedesign med separat primær og sekundærvikling – gir høy isolasjon og robust drift.

• “LI – Low Inrush”-type: dvs. lav innkoblingsstrøm slik at trafoen kan kobles til de fleste landstrømsanlegg uten at sikringer løser ut eller brytere overbelastes.

• Dobbeltisolert utførelse – ytterligere sikring mot lekkasjer og elektriske feil.

Fordeler ved å bruke LS-LI

Tekniske spesifikasjoner

Tips: Sørg for korrekt kabeltverrsnitt og beskyttelse (sikring, automat og eventuelt jordfeilbryter) ved installasjon. Transformatoren bør monteres tørt og tilgjengelig.

Dimensjoner

Installasjonstips og bruk

• Plasser isolertransformatoren nær inntaket for landstrøm – unngå lange kabellengder mellom trafo og inntaksbryter.

• Sørg for at trafoen er montert tørt, fritt fra sprut og med tilkomst for inspeksjon og feilsøking.

• Gjør jevnlig kontroll av tilkoblinger og isolasjonsstatus.
• Kabler og kontakter blir raskt dårlige ved eksponering for saltvann. Hold et jevnlig tilsyn med det elektriske anlegget om bord.
• Bruk kvalitetsmateriell egnet for installasjon i båt. Dette er sjelden hyllevare på lett tilgjengelige varehus.

FAQ – Vanlige spørsmål

Q: Hva betyr “230/115 V” og “230/230 V” variantene?
A: 230/115 V-varianten reduserer spenningen til 115 V på sekundærsiden, som kan være nyttig for visse laster eller utstyr. 230/230 V-versjonen gir full spenning over til båtens forbruk, og brukes ofte når alt utstyr er dimensjonert for 230 V.

Q: Hva er “low inrush” (LI)?
A: Det betyr at trafoen har design som begrenser innkoblingsstrøm når den tilkoples landnett – dette gjør at større brytere / sikringer på bryggen ikke trigges eller overbelastes.

Q: Må jeg ha isolertransformator dersom jeg allerede har anoder eller galvanisk isolator?
A: Anoder hjelper med kjemisk korrosjon av metaller i vannet, men de adresserer ikke elektriske lekkasjestrømmer og potensialforskjeller. En isolertransformator gir ekstra beskyttelse og kan kombineres med anoder for beste resultat.

Q: Hvordan vet jeg hvilken variant som passer min båt?
A: Vurder total effektbehov om bord – hvor mye strøm bruker du på lys, varme, lading etc. Dersom du er i tvil, kontakt oss eller annen fagperson.

Oppsummering

Noratel LS-LI isolertransformator er et fremragende valg for båteiere som ønsker trygg, stabil og korrosjonsbeskyttet landstrømstilførsel. Med ringkjernedesign, separat vikling, lav innkoblingsstrøm og dobbel isolasjon får du:

• Maksimal sikkerhet

• Beskyttelse mot galvanisk korrosjon

• Fleksible varianter som passer ditt system

• En transformatorløsning uten kjølevifter.

Type LS-LI

Isolertransformator for korrekt og sikker tilkobling

av landstrøm til fritidsbåter. En isolertransformator

skaper et isolerende skille mellom strøm-

men på land og båtens 230 Volt anlegg. Dette

sørger for sikkert strømtilførsel til båten

og hindrer galvanisk korrosjon å oppstå.

LS-LI modellene er basert på en veldimensjonert

ringkjernetransformator med adskilt primær- og

sekundærvikling.

Transformatorene har softstart som undertrykker

starstrømmen slik at tilkobling på de fleste land-

strømsanlegg er mulig uten sikringsproblemer.

NB! Forankoblet sikring må ikke være større en 16A.

Tekniske spesifikasjoner

■ Primær tilkobling:

230 V

■ Frekvens:

47-63 Hz

■ Sekundær utgang:

230 V

■ Konstruksjonsnorm:

EN61558-2-4

■ Isolasjonsspenning:

2,3 kV AC RMS

■ Sikkerhetsklasse:

II Dobbeltisolert

■ Isolasjonsklasse:

B (130°C)

■ Max omg. temp (t

a):

40°C

■ Kapslingsgrad:

IP20

Isolertransformator for landstrøm til fritidsbåter – Type LS-LI

Elverkets ledningsnett har spenningsfall ved belastning. Dette spenningsfallet medfører at beskyttelses-

jord i strømuttaket på bryggen ikke har samme potensial som sjøvannet, og her finner vi årsaken til at så

snart landstrømskabelen tilkobles båten vil det flyte en strøm gjennom båten. Fenomenet kalles galvanisk

strøm, og forårsaker at vitale deler av båten blir utsatt for kraftig og uønsket korrosjon.

For å eliminere denne typen korrosjon bør det installeres en isolertransformator konstruert for å

separere landstrøm fra båtens 230 Volt anlegg. Denne typen transformator eliminerer de galvaniske

strømmene, og dermed beskyttes propeller og propellakslinger mot korrosjon.

LS-LI transformatorene fra Noratel er dobbeltisolert og jordledingen fra land skal IKKE tilkobles.

Transformatoren må sikres mot overlast med forankoblet sikring, denne må ikke være større en 16A.

Isolertransformator for omforming av IT-nett til TN-S nett

LS-LI isolertransformator kan enkelt benyttes for omforming av norsk IT-nett til Europeisk TN-S nett.

En isolertransformator skaper et galvanisk skille mellom E-verkets nett og utgående kurs. Dermed kan en

av fasene jordes (N-leder) slik at tilkoblet belastning vil oppfatte sekundærnettet som et TN-S nett.
