Prisområde: kr 1659,00 til kr 2195,00 inkl mva

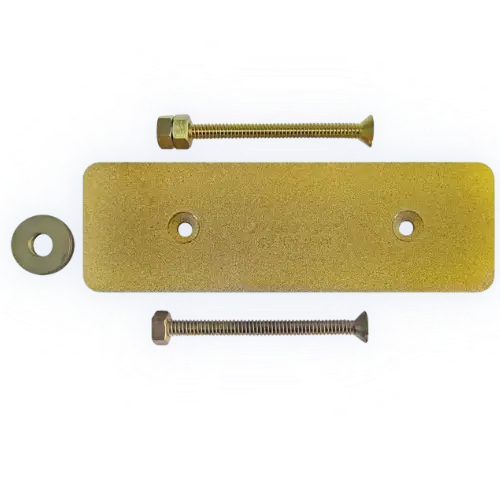

Denne Martyr Dynaplaten er en jordingsplate som er en kritisk komponent for å sikre optimal elektrisk sikkerhet og ytelse for radioutstyr i din båt.
Dette er spesielt i kombinasjon med en skilletrafo (isolertransformator) og landstrømanlegg.
Optimaliserer Landstrømsikkerhet: I et system med skilletrafo er det etablert et nytt og isolert 230V nett om bord (TN- eller IT-system). Dynaplate-platen fungerer som det lokale jordingspunktet (PE-jord) på sekundærsiden av skilletrafoen, og sikrer dermed personsikkerheten og utløsning av jordfeilbrytere ved feil. Landstrømmens jord (PE fra land) skal holdes isolert fra båtens PE-jord/skrog for å forhindre galvanisk tæring.
Forbedrer Radio- og Navigasjonsytelse (Radiojord): Platen er produsert i bronse med høy porøsitet (ca. 50%), noe som gir en eksepsjonelt stor effektiv overflate i vannet. Dette gir en suveren radiojord, avgjørende for god ytelse på:
HF/SSB radiosendere
VHF-radioer (reduserer RF-støy)
GNSS/GPS- og Loran-mottakere
Radar (reduserer interferens)
Lynbeskyttelse: Gir en lavimpedans bane for lynutladninger, noe som øker beskyttelsen mot alvorlige skader på skrog og elektrisk utstyr.
Beskytter mot Elektrokjemisk Tæring (Krypstrøm): Selv om skilletrafoen isolerer mot galvanisk tæring via landstrømsjord, bidrar Dynaplate til et bedre utjevningspotensiale om bord, og er i seg selv korrosjonsbestandig (bronse).
Dynaplate er designet for å gi en lav impedans mot vannet (jord) over et bredt frekvensområde, noe som er nødvendig for at HF/SSB-radioer skal fungere effektivt (radiojord) og for at 230V-anleggets PE-jord (beskyttelsesjord) skal fungere som tiltenkt i et maritimt TN- eller IT-nett.
Hovedårsaken til å bruke én felles Dynaplate for begge systemer er å sikre at alt utstyr om bord – både AC-sikkerhetssystemet (PE) og det sensitive kommunikasjonsutstyret (RF-jord) – refererer til det eksakt samme elektriske potensialet (vannet). Dette minimerer risikoen for:
Jordsløyfer (Ground Loops): Disse kan føre til brum og støy i elektronikk.
Interferens (RF-støy): Ved å ha én felles, høyeffektiv RF-jord, vil radioer og navigasjonsutstyr fungere med redusert støy.
I stedet for å koble lederne direkte til Dynaplate-bolten, bør du koble begge jordingene via en hovedjordskinne (jordingssamleskinne) inne i båten.
PE-leder fra Skilletrafo: Kobles til hovedjordskinnen.
Jordleder fra Radioutstyr: Kobles til samme hovedjordskinne.
Dynaplate-leder: En tykk hovedleder går fra denne samleskinnen, gjennom skroget, og til Dynaplate-bolten.
Dette sentrale koblingspunktet sikrer at selv om du legger til nytt utstyr senere, kobles alt til det samme, veldefinerte jordingssystemet.
Når du bruker en plate til å dekke både sikkerhetsjord (PE) og høyfrekvent radiojord (spesielt SSB), er det viktig at platen er tilstrekkelig stor.
Stor (2,2 kg) Dynaplate: Denne modellen er generelt stor nok til å håndtere den kombinerte funksjonen for de fleste fritidsbåter med standard VHF, GPS, og AC-system. Den gir et utmerket RF-referanseplan og en tilstrekkelig stor overflate for PE-jorden.
SSB-radioer: Hvis du installerer en kraftig SSB-radio, er dette systemet svært krevende. Selv om én Dynaplate er minimumsanbefalingen, velger noen de aller største modellene (Super Dynaplate) eller til og med to Dynaplater for å maksimere RF-ytelsen.
Når du installerer en skilletrafo:
Landjord (PE fra land) isoleres: Den inngående PE-lederen fra landstrømkabelen kobles til skilletrafoens chassis, men SKAL IKKE kobles videre til båtens PE-jord eller skrog.
Dette hindrer galvanisk tæring.
Ny PE-jord etableres: På sekundærsiden (utgangssiden) av skilletrafoen må det etableres et nytt, lokalt jordingspunkt for båtens 230V-anlegg (PE-skinne).
Tilkobling av Dynaplate: Denne Dynaplate-platen er den anbefalte måten å knytte båtens PE-skinne til «jord» (vannet) på. PE-lederen fra sekundærsiden av trafoen kobles til Dynaplate-bolten, og platen gir en effektiv kontaktflate med sjøvannet.
Radiojord: Separate jordforbindelser for kommunikasjonsutstyr, som for eksempel VHF-radioens antennejord, kobles også til Dynaplate, som da fungerer som en felles, høyeffektiv jordplate for både sikkerhet og kommunikasjon.
Kort sagt: Dynaplate gir deg den nødvendige jordforbindelsen i vannet for å oppfylle kravene til et sikkert 230V-anlegg om bord med skilletrafo, samtidig som den gir en overlegen radiojord for alt ditt kommunikasjonsutstyr.
MERK: Montering av Dynaplate krever at båten er på land, da den skal monteres gjennom skroget under vannlinjen. Vi anbefaler at installasjon av elektriske komponenter og jording gjøres av en kvalifisert installatør for å sikre at alle maritime standarder (som ABYC) og lokale forskrifter overholdes.
Les gjerne vår artikkel om skilletrafo i båt.
Har du spørsmål om kompatibilitet med din skilletrafo eller båt?
– ta gjerne kontakt med oss på e-post.
A: Ja, i mange tilfeller. Skilletrafoen isolerer deg fra landstrømmens potensielle galvaniske tæring, men du må fortsatt etablere et sikkert, lokalt jordingspunkt (PE-jord) om bord for å ivareta personsikkerheten i ditt 230V-anlegg. Dynaplate er et godt og sikkert utgangspunkt for å etablere denne nødvendige jordkontakten mot vannet, slik at jordfeilbryteren (RCD) kan utløses umiddelbart ved feil.
Dette produktet dekker begge deler:
PE-jord (Beskyttelsesjord): Den elektriske sikkerhetsjorden for ditt 230V AC-system. Den er kritisk for å utløse jordfeilbrytere ved en feil i strømnettet og sikre mot elektrisk støt.
Radiojord (RF-jord/Counterpoise): En lavimpedans referanseflate mot vannet, nødvendig for at høyfrekvent (RF) kommunikasjonsutstyr som SSB-radioer, VHF og GPS skal fungere optimalt og uten støy.
Dynaplate er optimalisert for å fungere effektivt for begge formål samtidig.
A: Ja, men jordingseffekten er redusert i ferskvann sammenlignet med saltvann. Saltvann er en mye bedre leder. Hvis båten din utelukkende brukes i ferskvann, kan det hende du trenger en større Dynaplate-modell (f.eks. Super Dynaplate) eller flere plater for å oppnå samme effektive jordingsareal som i saltvann.
