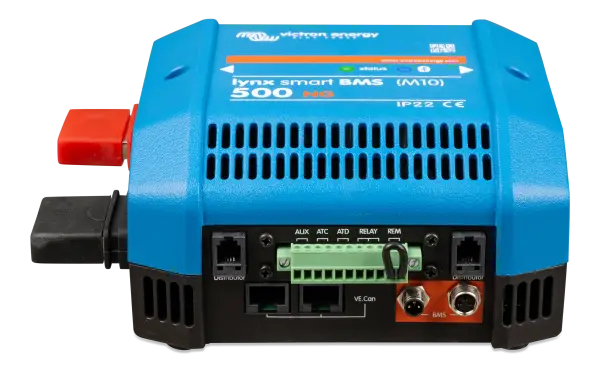

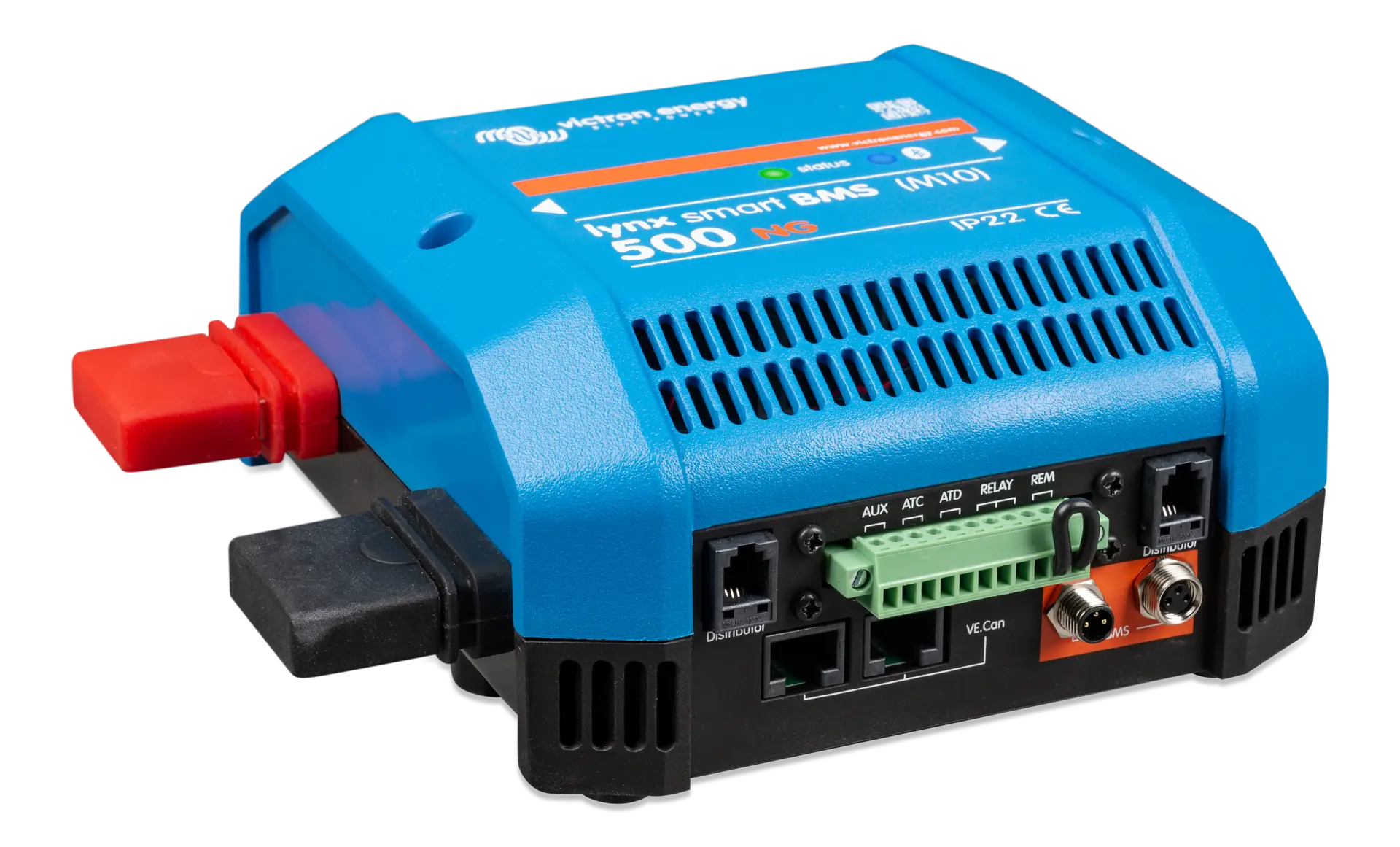

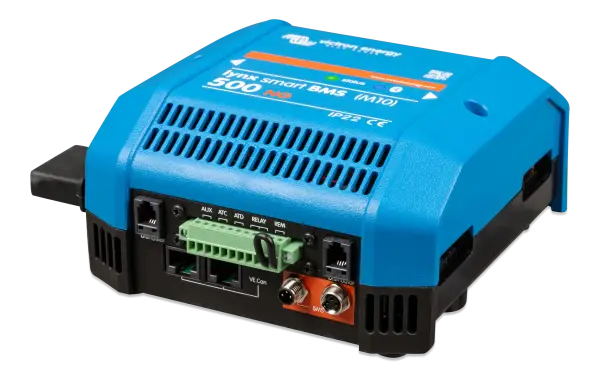

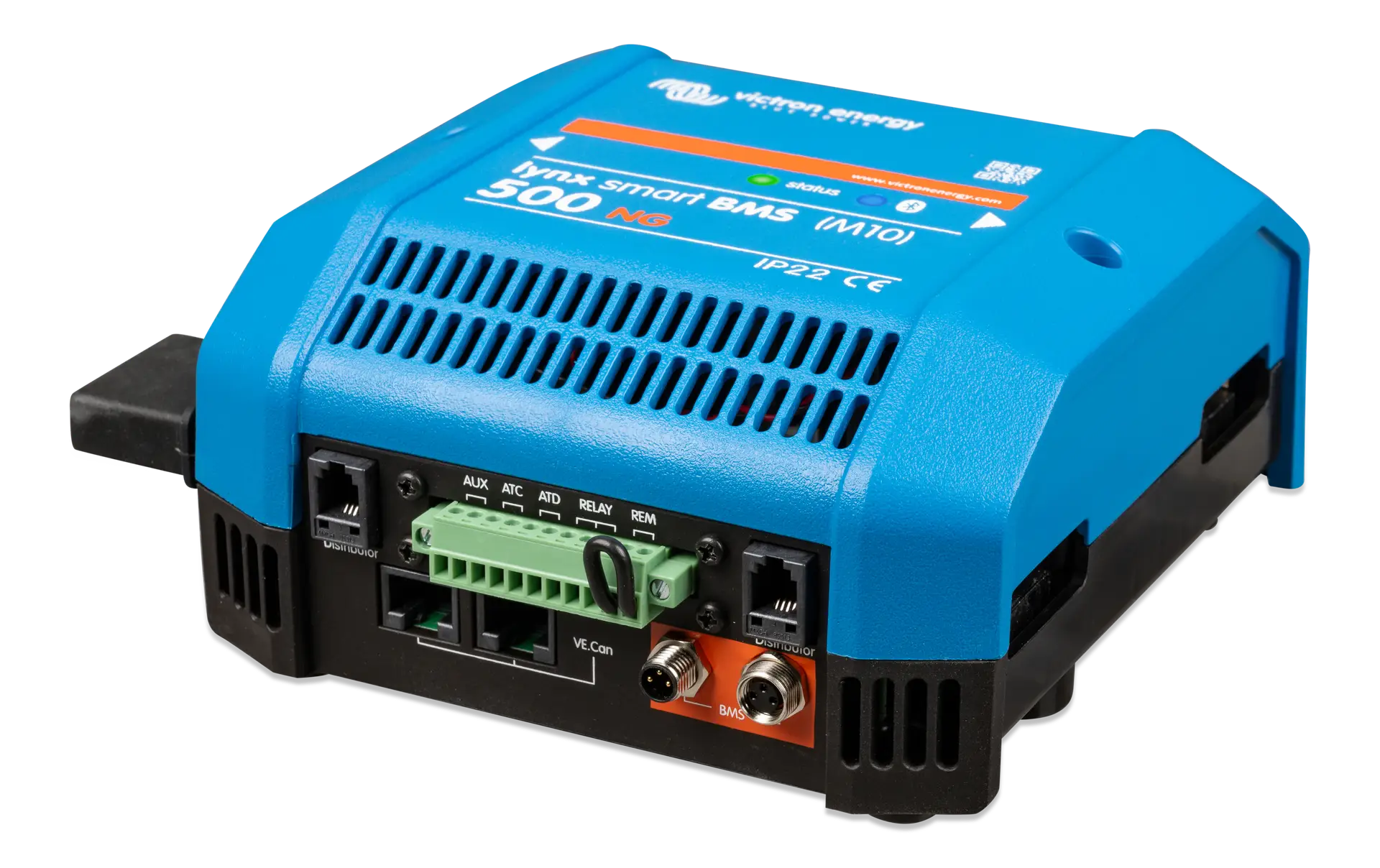

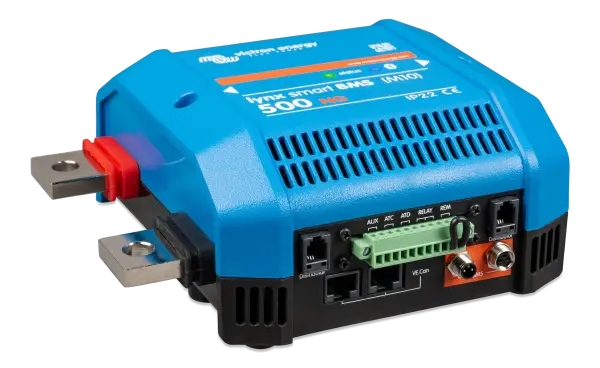

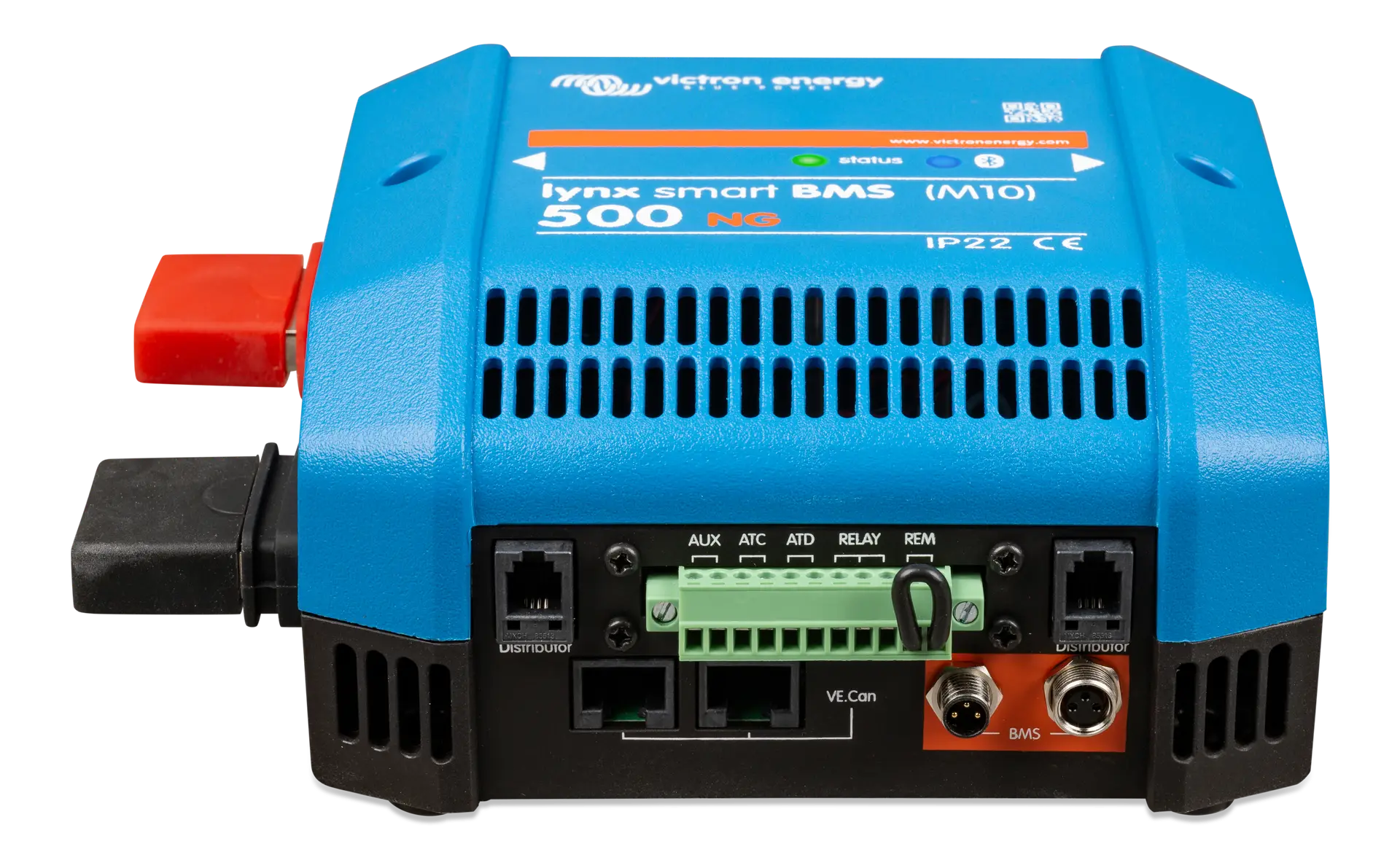

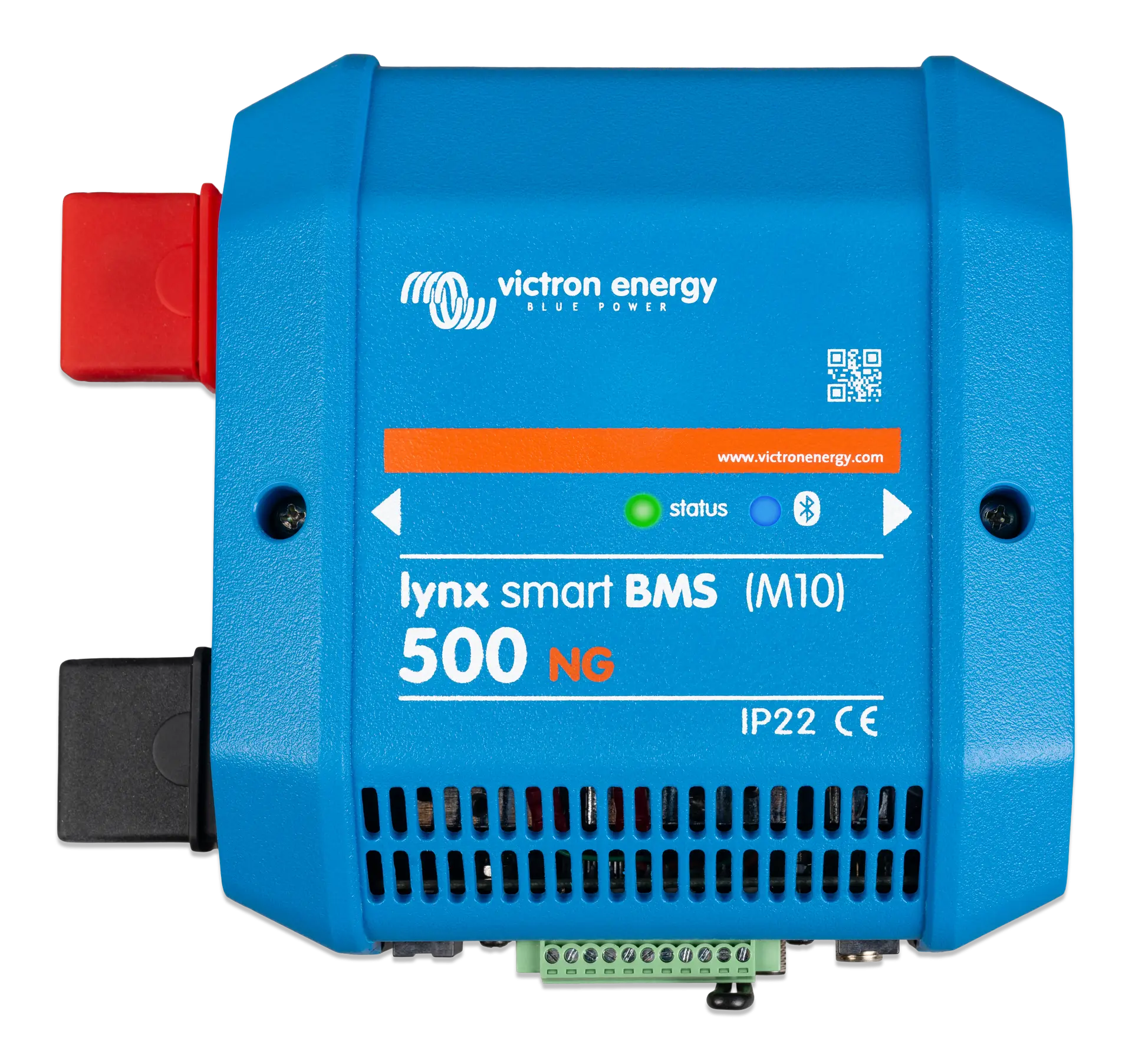

Victron Lynx Smart BMS NG (M10) – 500A / 1000A

Hjernen i ditt Victron Lithium NG-system.

Velg mellom 500A eller 1000A kapasitet for maksimal kontroll og sikkerhet.

Velg riktig kapasitet til ditt system

Når du bygger med Victrons nye Lithium NG-batterier, er Lynx Smart BMS NG den sentrale enheten som overvåker hver enkelt celle. Valget mellom 500A og 1000A avhenger av dine maksimale strømbehov:

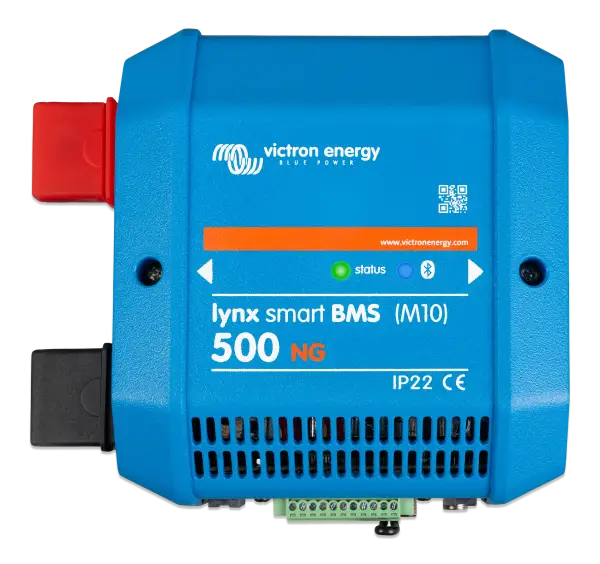

• 500A-modellen: Perfekt for de fleste bobiler og båter med MultiPlus 3000 eller Quattro 5000.

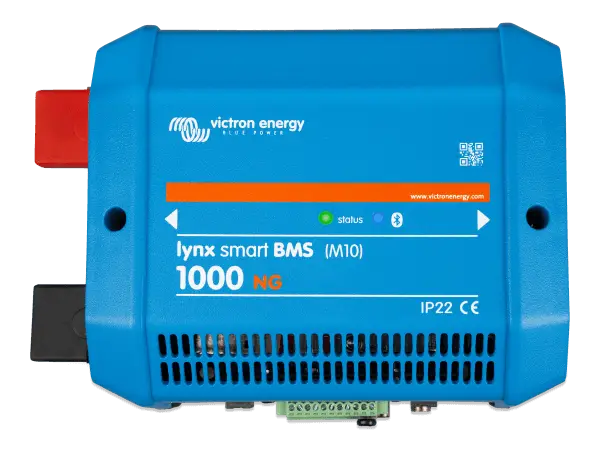

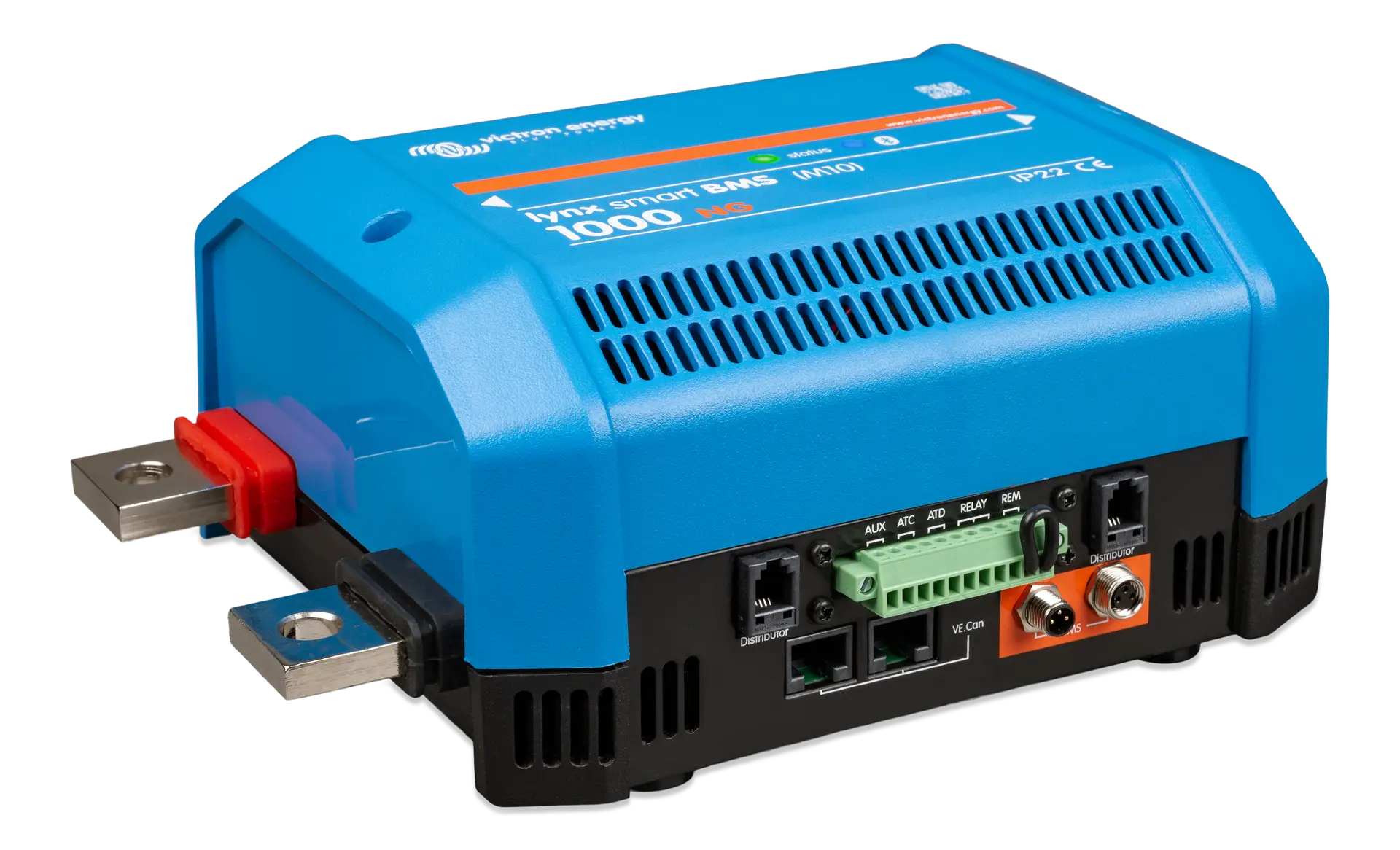

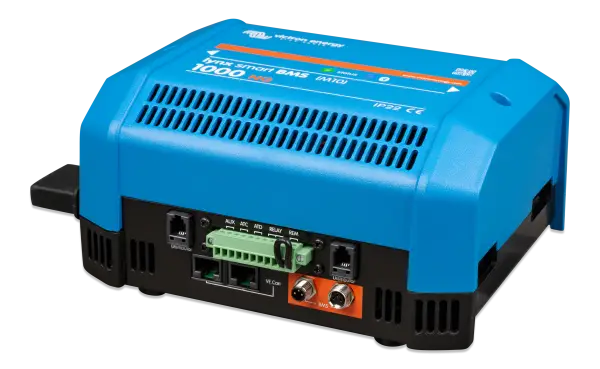

• 1000A-modellen: Designet for tunge installasjoner, store batteribanker og parallelle inverter-oppsett (f.eks. 2x Quattro 10kVA) i større fartøy eller off-grid anlegg.

Hvorfor velge Lynx Smart BMS NG?

Denne enheten er mer enn bare en batterivakt; det er en komplett distribusjonsmodul:

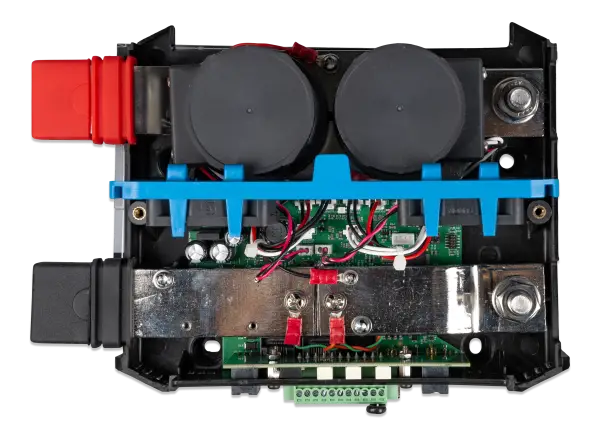

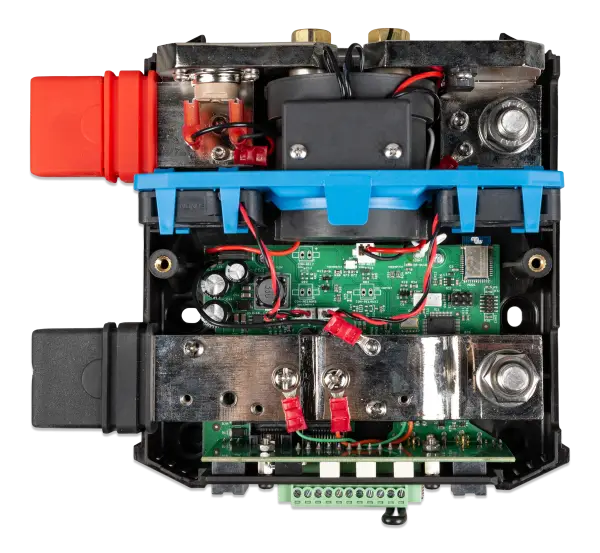

• Integrert 500A/1000A Kontaktor: Fungerer som et kraftig sikkerhetsrelé som automatisk kobler ut ved feil.

• Pre-charge krets: Beskytter mot gnister og skader på invertere når systemet slås på.

• Lynx-system integrasjon: Kobles sømløst sammen med Lynx Distributor M10 og Lynx Power In M10.

• NG-Serien: Utviklet for de nyeste Lithium NG-batteriene med datakommunikasjon (mye enklere kabling enn tidligere modeller).

Tekniske Spesifikasjoner (M10-standard)

Tips til installasjon

For å få fullt utbytte av dette produktet i et norsk maritimt eller mobilt miljø, anbefaler vi:

1. Kombiner med Cerbo GX: Dette gir deg full oversikt over systemet på mobilen via VRM-portalen, uansett hvor du er i verden.

2. Sikring av batterier: Bruk Lynx Class T Power in (M10) for sikker tilkobling av batterier.

3. Sikring av distribusjon: Bruk Lynx Distributor (M10) for et ryddig oppsett og enkel feilsøking med LED-indikatorer.

Ofte stilte spørsmål

Kan jeg bruke denne på mine eldre Victron Smart-batterier?

Nei, denne NG-utgaven (Next Generation) er kun for de nye NG-batteriene. Har du de eldre batteriene, trenger du standardversjonen (uten «NG» i navnet).

Hvilken størrelse på boltene er det?

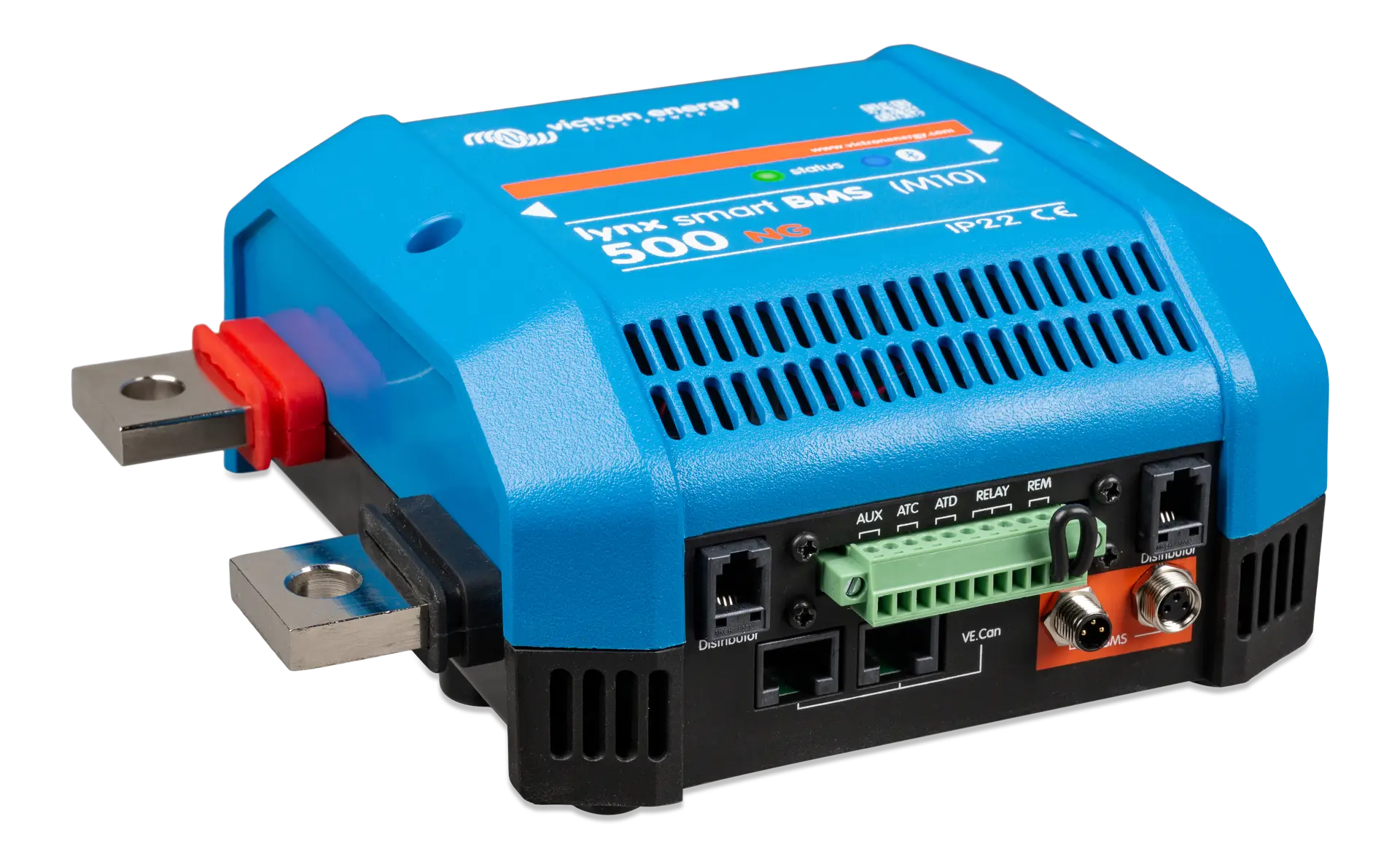

Begge modellene bruker M10-bolter. Dette er den nye standarden for NG-serien for å sikre best mulig kontaktflate ved høye strømstyrker.

Hva betyr «NG», og kan jeg bruke denne med mine nåværende Victron-batterier?

«NG» står for Next Generation. Denne BMS-en er kun kompatibel med Victrons nye Lithium NG-batteriserie.

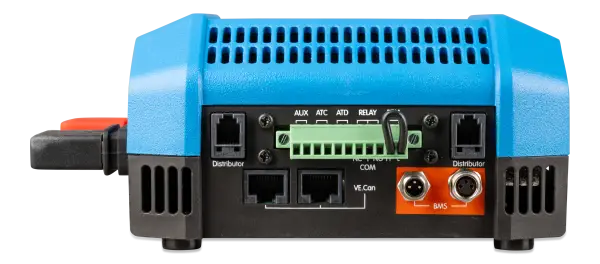

Den kan ikke brukes med de eldre «Smart Lithium» (LFP-Smart)-batteriene. De nye NG-batteriene bruker RJ45-kabler for kommunikasjon, mens de gamle brukte sirkulære M8-kontakter.

Hvor mange batterier kan jeg koble til én Lynx Smart BMS NG?

Du kan koble opptil 50 batterier til én enkelt BMS. Dette muliggjør massive energibanker på opptil 192 kWh (12V) eller 384 kWh (24V/48V). Batteriene kan konfigureres i serie, parallell eller kombinasjon.

Støtter denne 48V-systemer?

Ja, i motsetning til enkelte eldre modeller er Lynx Smart BMS NG fullt kompatibel med 12V, 24V og 48V systemspenning. Den detekterer systemspenningen automatisk ved første oppstart.

Passer denne sammen med Lynx Distributor?

Ja, men vær oppmerksom på boltene. NG-serien bruker M10-bolter på samleskinnene. For en perfekt og ryddig installasjon bør du bruke den nye Lynx Distributor M10.
Hvis du har eldre M8-moduler, vil de ikke passe fysisk uten modifikasjon av samleskinnene.

Trenger jeg en separat SmartShunt i tillegg?

Nei. Lynx Smart BMS NG har en innebygd batterimonitor (shunt) som måler spenning, strøm og ladetilstand (SoC). Dataene sendes direkte til din Cerbo GX eller kan leses av i VictronConnect-appen via Bluetooth.

Hva gjør den innebygde kontaktoren?

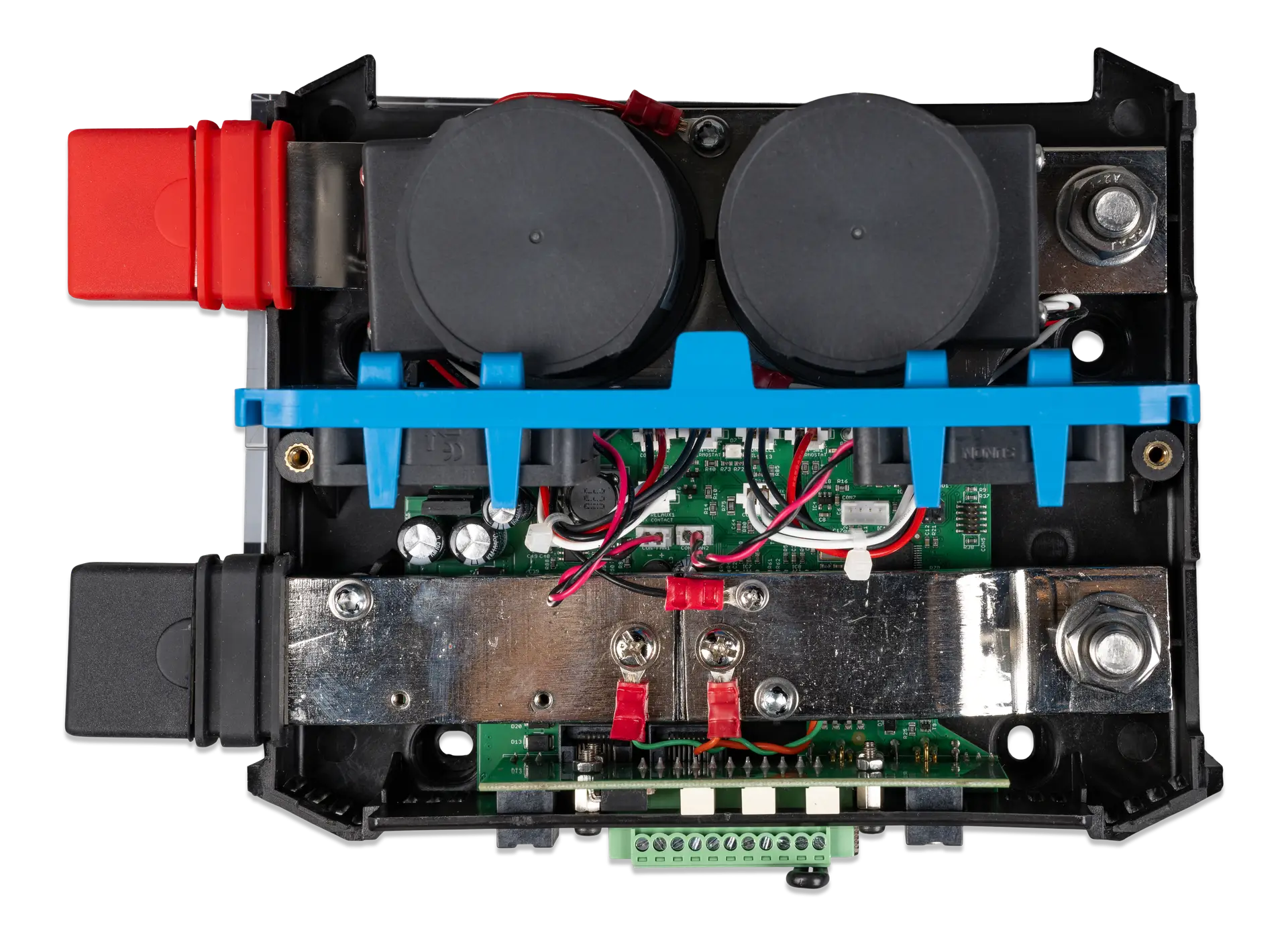

BMS-en har en kraftig innebygd kontaktor (500A eller 1000A avhengig av modell). Denne fungerer som en sikkerhetsmekanisme som kobler ut hele systemet ved kritiske feil (overspenning, underspenning eller temperaturavvik), og kan også brukes som en fjernstyrt hovedbryter.

Hva er «Pre-alarm»-funksjonen?

Pre-alarmen gir deg et varsel (via app, GX-skjerm eller et relé) minst 30 sekunder før BMS-en kobler ut strømmen på grunn av lav cellespenning. Dette gir deg tid til å starte en lader eller skru av kritiske forbrukere før alt blir mørkt.

Kan jeg se status på hver enkelt celle?

Ja, gjennom de nye NG-batterienes integrerte elektronikk sender de detaljert info om hver celle til BMS-en. Du kan se cellespenning og temperatur i sanntid via VictronConnect eller en Cerbo GX.

Fungerer BMS-en uten en GX-enhet (f.eks. Cerbo GX)?

Ja, den fungerer utmerket alene («standalone») og styres via Bluetooth. Men for å få fullt utbytte av funksjoner som DVCC (sentralisert ladestyring) og fjerntilgang via VRM-portalen, anbefaler vi sterkt en Cerbo GX.

Velg riktige batterier til din Lynx Smart BMS NG

Siden Lynx Smart BMS NG er hjernen i systemet, trenger den «muskler» fra Victrons Lithium NG-serie.

Alle disse batteriene kobles enkelt sammen med RJ45-kabler for full integrasjon.

Hvor mange batterier kan jeg ha?

Med den nye NG-serien og Lynx Smart BMS NG kan du koble opptil 50 batterier i parallell og opptil 4 i serie (for 48V-systemer). Dette gir en enorm fleksibilitet enten du bygger til en liten skjærgårdsjeep eller en ekspedisjonsbuss.

Hvorfor kjøpe hele systemet hos Sikkerhet Ombord?

1. Garantert kompatibilitet: Vi leverer kun originale Victron NG-komponenter som er testet for å fungere sammen.

2. M10 Standard: Vi passer på at du får riktige Lynx-moduler (M10) som matcher BMS-en og batterikablene dine.
